广西水泵厂家-南宁本如机电设备有限公司为您简述电气接线技术要求！

核心提示：一般用万用表的欧姆档直接量三根线的直流电阻，将万用表打到R*10档位指示 注意有时电机阻不一样，有时也可打到R*100档上。 矿用泵电动机的电气接线要求：用电安全分等级，矿用的属于二级。即需要环网供电，有备用电

一般用万用表的欧姆档直接量三根线的直流电阻，将万用表打到R*10档位指示 （注意有时电机阻不一样，有时也可打到R*100档上）。

矿用泵电动机的电气接线要求：

用电安全分等级，矿用的属于二级。即需要环网供电，有备用电源。

电动机根据功率大小分启动等级，你这电动机的用途是什么？一般都需要变频启动。

电气安全接线要求根据施工场所，有防爆，防静电，防漏电。

矿用泵电动机的电气接线步骤方法：

1、找出三根线中阻值的两根线,那另一根就公共线。

2、与公共线电阻阻值小的是主绕组也是运行绕组。

3、与公共线电阻阻值大的是副绕组也是 启动绕组。

4、把电源的任一根线和上面测得的公共线连一起。

5、主绕组，这根线就是和电源另一端与电容任意一端的线连接。

6、电机根线副绕组和电容连一起。

7、接线时注意 每个接线头一定要用电工交带处理好，以免漏电。

另外大修后 单相水泵和单相电机的朋友，最后出来四根线怎么接线

1、有四根线，二根主绕组， 二根副绕组；

2、随便找一根主和一根副绕组，接一起，这时就像上面所说的公共端,再怎么接线你们知道吧；

3、要是单相水泵出现反转现象，可以把刚刚上面接的主绕组一根线和另外一根主绕组相互对换一下；

4、此时你就可发现水泵正转了。

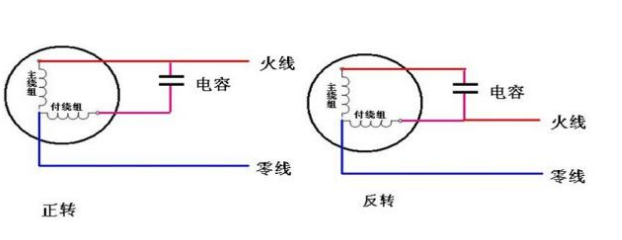

用万用表量三根线之间的电阻，先找到电阻的那二根，第三根就是公共线头。再量公共线头和另二根的电阻，大的是启动线圈头(副绕阻），小的是运转线圈头（主绕阻）。电容就按在启动线头(副绕阻）和运转线头（主绕阻）上面。电源就接公共线头和运转线头（主绕阻）。

公共线接一根电源线。用万用表欧姆档一根接公共线，量出电阻最小的那组，应该是主绕组。电阻略大（有的启动绕组和主绕组电组是一样的，你选其中一组）的就是启动绕组了，接一个电容一端，电容另一端和那个主绕组另一端并起来就行了。

矿用泵电动机电容作用：

单相电机流过的单相电流不能产生旋转磁场，需要采取电容用来分相，目的是使两个绕组中的电流产生近于90゜的相位差，以产生旋转磁场。

电容感应式电机有两个绕组，即启动绕组和运行绕组。两个绕组在空间上相差90度。在启动绕组上串连了一个容量较大的电容器，当运行绕组和启动绕组通过单相交流电时，由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达值。

在时间和空间上形成两个相同的脉冲磁场，使定子与转子之 间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场相互作用产生电磁场转矩，使电机旋转起来。
