干货--种种转子泵的性能特点对照

齿轮泵

齿轮泵壳中有一对啮合的齿轮，其中一个是自动齿轮，另一个是从动齿轮，由自动齿轮啮合带动它旋转。齿轮与泵壳之间留有较小的间隙。当齿轮沿一定方向旋转时，在轮齿逐渐脱离啮合的左侧吸液腔中，齿间密闭容积增大，造成部分真空，液体在压差用途下吸入吸液室，跟着齿轮旋转，液体分两路在齿轮与泵壳之间被齿轮推动进步，送到右侧排液腔，在排液腔中两齿轮逐渐啮合，容积减小，齿轮间的液体被挤至排液口。

内齿轮泵

优点:仅有两个转动部件；仅有一个密封腔；自吸能力强，出口平稳无脉动；不管背压如何变化，流量基本恒定；可双向运转；NPSHr小；简单，可调节端隙；易于维护。

缺点：通常转速不宜过快；压力不高；一个轴承运转在液体中；轴上有悬臂载荷。

外齿轮泵

优点：转速高；压力高；轴承两端支撑；运行噪声低。

缺点：四个轴套都在液体中；不能处理含固体颗粒的液体；端面间隙不可调。

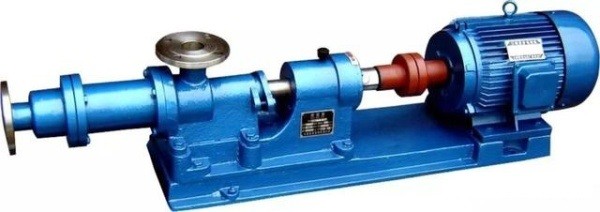

螺杆泵

螺杆泵运转时，螺杆一边旋转一边啮合，液体便被一个或几个螺杆上的螺旋槽带动，沿轴向排出。螺杆泵主要分为单螺杆泵、双螺杆泵和三螺杆泵。

单螺杆泵

优点：可处分高固体含量；黏度高；压力高；对泥浆和淤泥有处分能力；机械密封在进口侧。

缺点：不行干转；不行用于高温；不易维护；维修老本高；所需空间大；螺杆的加工和装配要求较高。

三螺杆泵

优点：压力和流量局限大；液体的品种和黏度局限广；转速高；吸入性能好，具有自吸能力；流量匀称陆续，振动小，噪声低；剪切力低；与其他反转泵比拟，对进入的气体和污物不太敏感；布局巩固，安置保养容易。

缺点：螺杆的加工和装配要求较高；泵的性能对液体的黏度变化对照敏感。

软管泵

软管泵也称蠢动泵，要紧由泵壳、转子、软管及传动装置四部分构成。

好处：液体和机械零件不打仗；软管是磨损的零件；易于清洁；可有多个软管同时运转；可干运转；有自吸能力；处分液体局限广一高固体含量(高达60%)，磨蚀性液体，高黏度以及含气体的介质；剪切力低；重复性精度高；维修成本低。

缺点：压力低；软管改换频仍；有脉动；过度应用后，大概泄漏。

​
