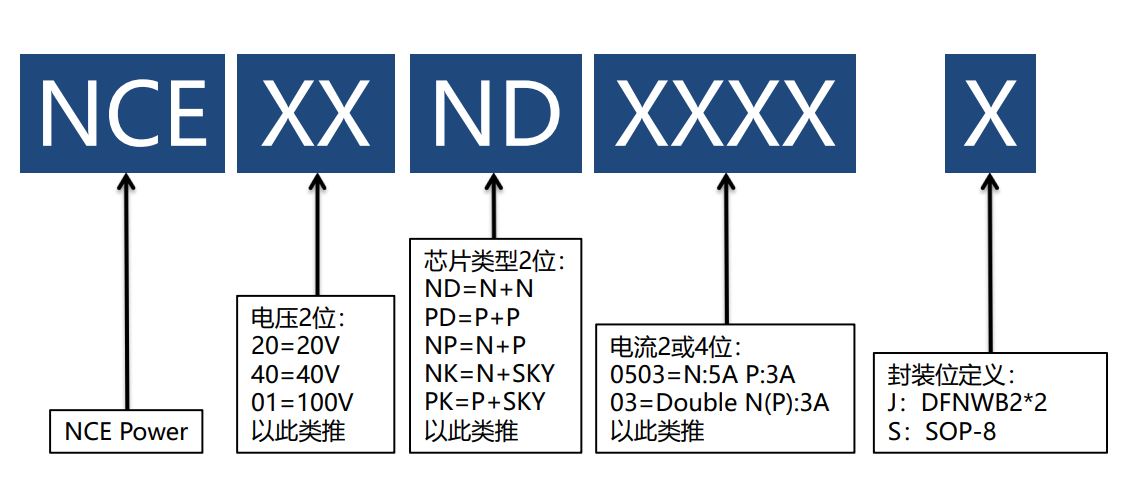

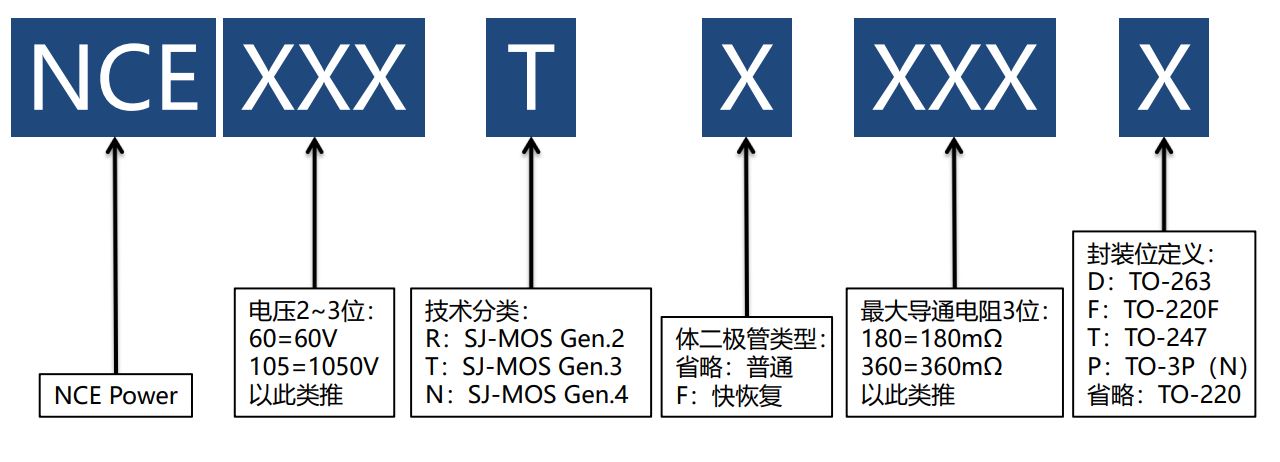

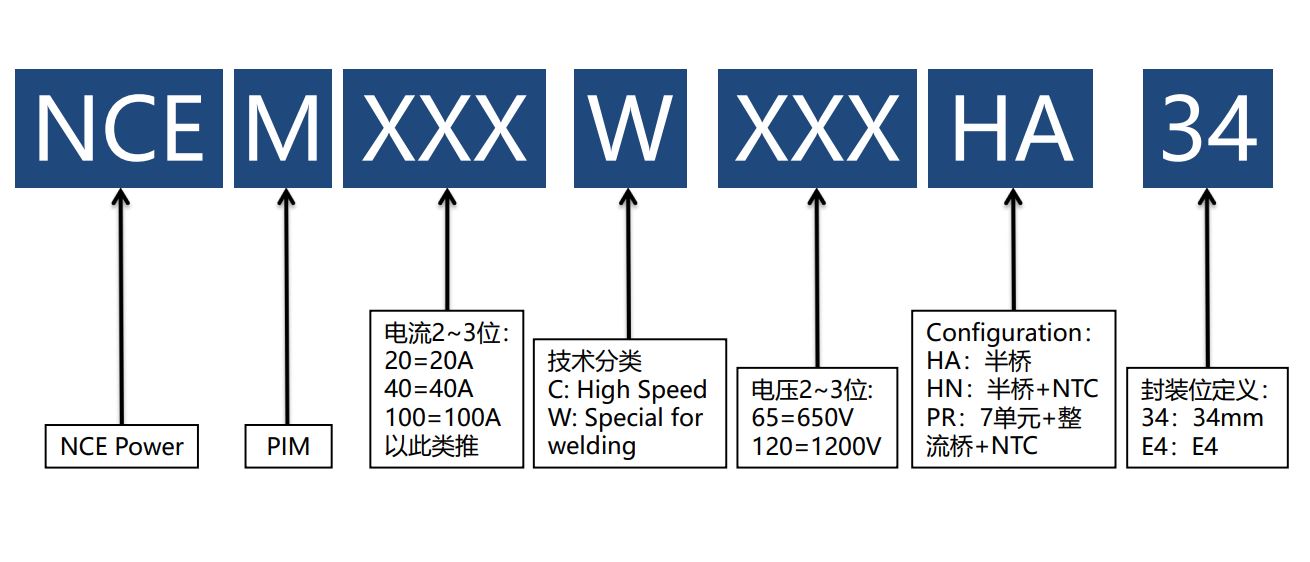

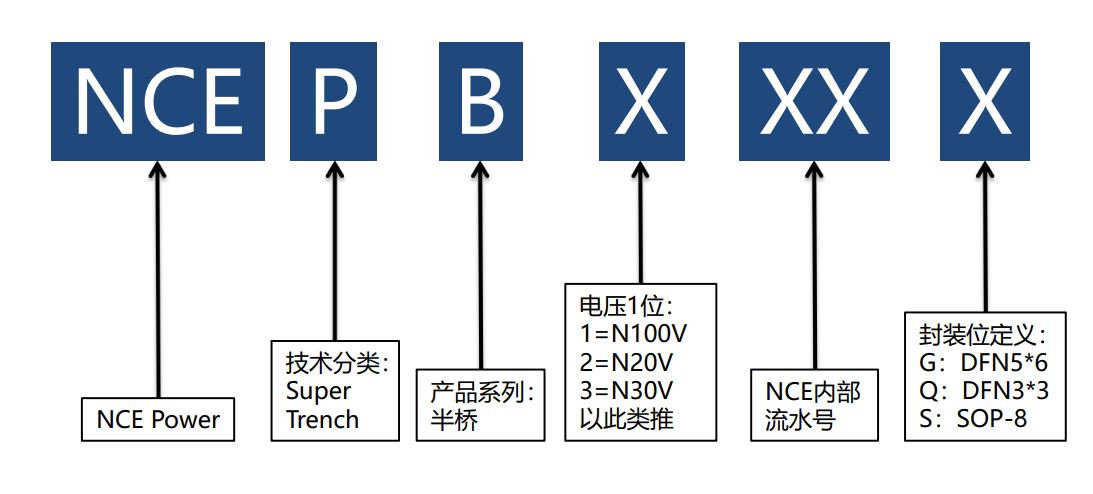

新洁能致力于推广性能**、质量稳定并且**价格竞争力的全系列MOSFET产品。我们为电路设计师们提供**的产品选择，击穿电压覆盖-200V至300V，配合的封装技术，为您提供100mA至400A的电流选择范围。我们专注于持续改进MOSFET在电能转换过程中的系统效率和功率密度以及在苛刻环境下开关过程中的抗冲击雪崩耐量，实现快速、平稳的电源管理及电能转换。

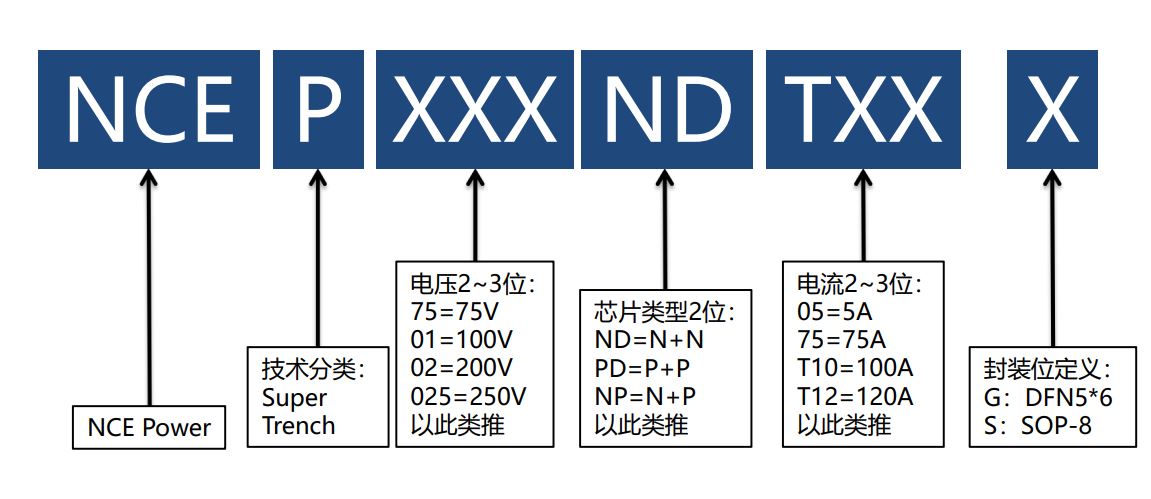

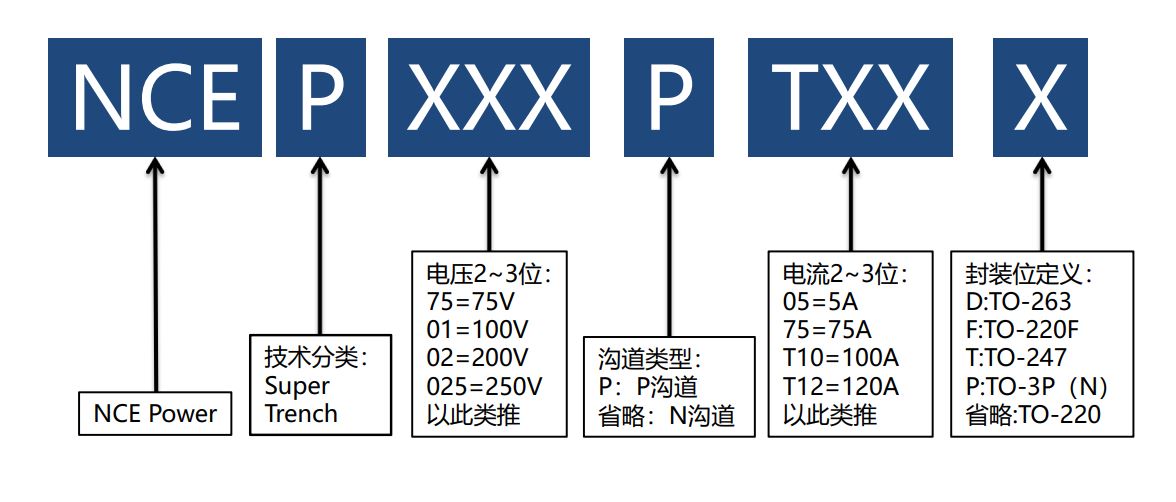

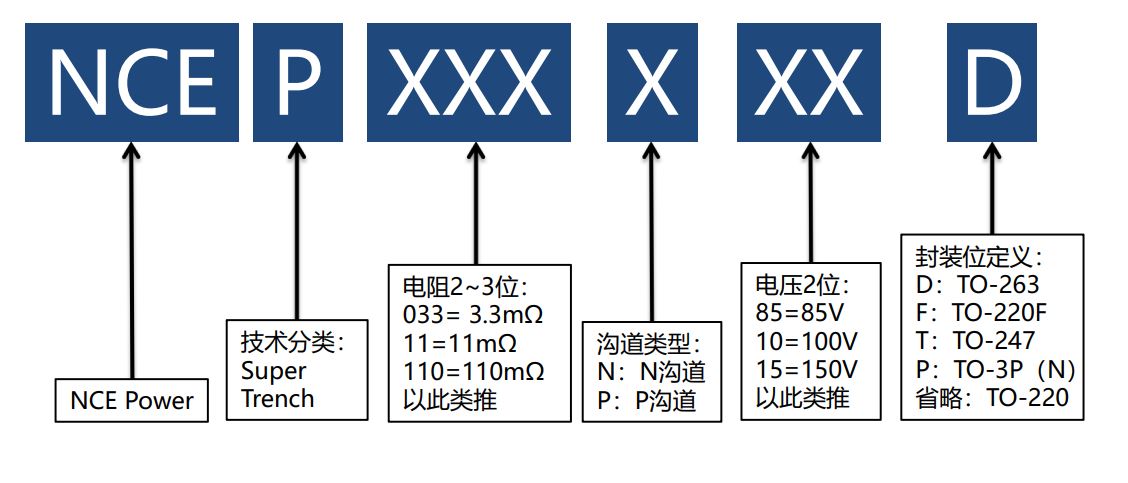

通过采用的沟槽栅工艺技术和电流通路布局结构，新洁能MOSFET实现大幅度降低电流传导过程中的导通损耗。同时，电流在芯片元胞当中的流通会更加均匀稳定；应对于高频率的开关应用，我们为设计师们提供低开关损耗的系列产品（产品名称后加标C），其有效降低了栅极电荷（Qg），尤其是栅极漏极间的电荷（Qgd），从而在快速开关过程中降低开关功率损耗。

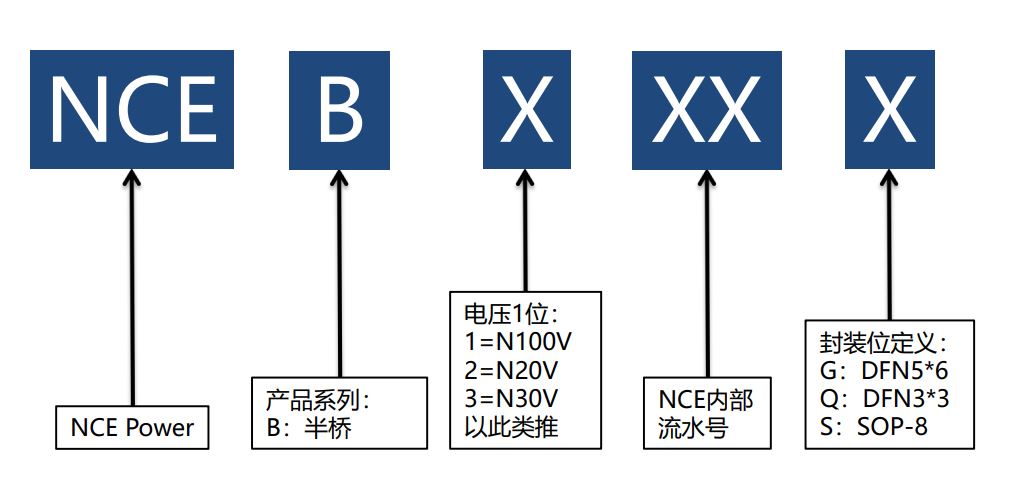

应对于半桥/全桥、AC/DC电源的同步整流以及其它需要反向续流的应用终端，我们的MOSFET着重优化了Body Diode，在提高和加快反向续流能力的同时，降低反向恢复过程中的峰值电流（Irm）和电压（Vrm）。

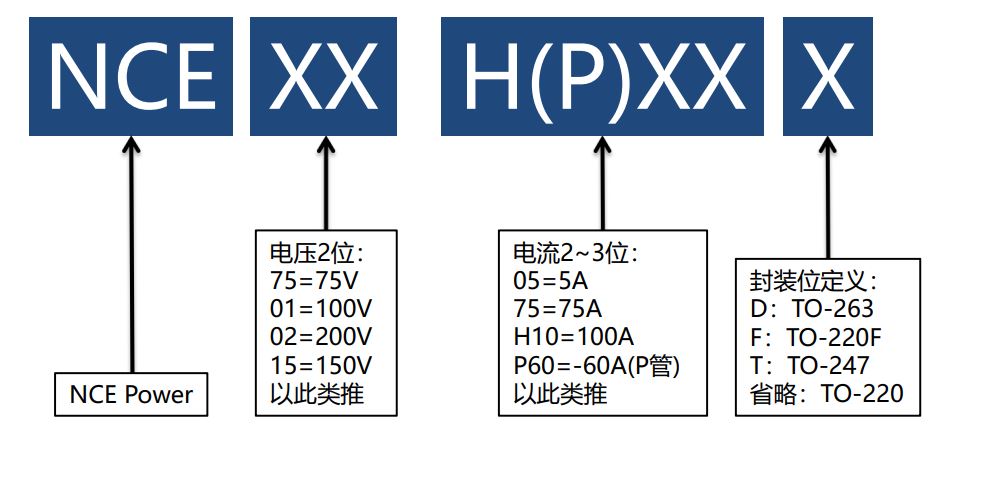

新洁能结合的封装技术将MOSFET功率、电流和可靠性提升至新的高度，我们推出TO-220H封装外形（产品名称后加标H），有效地增加了用户在电路板装配MOSFET的工作效率，并降低了成本。
