屏蔽泵的工作原理

屏蔽泵的工作原理与普通离心泵相同，区别在于驱动电机。泵和电动机是一个整体制造。泵的叶轮和电机联为一体，并在同一个密封壳体内旋转，电动机的定子和转子由屏蔽套保护，与输送液体隔离。

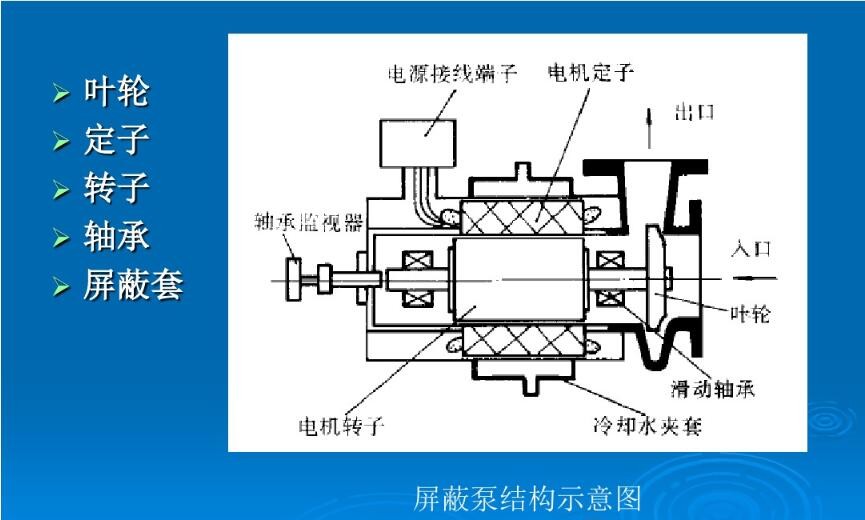

屏蔽泵结构示意图

　　屏蔽泵的优点及缺点-优点

　　1.全封闭。结构上没有动密封，只有在泵的外壳处有静密封，因此可以做到无泄漏特别适合输送易燃、易爆、贵重液体和有毒、腐蚀性及放射性液体。

　　2.结构紧凑占地少。泵与电机系-整体，拆装不需找正中心。对底座和基础要求低，且日常维修工作量少，维修费用低。

　　3.运转平稳，噪声低，不需加润滑油。由于无滚动轴承和电动机风扇，故不需加润滑油且噪声低。

　　4.安全性高。转子和定子各有一个屏蔽套使电机转子和定子不与物料接触，即使屏蔽套破裂，也不会产生外泄漏的危险。

　　5.使用范围广。对高温、高压、低温、高熔点等各种工况均能满足要求。

　　屏蔽泵的优点及缺点-缺点

　　(1)由于屏蔽泵采用滑动轴承，且用被输送的介质来润滑，故润滑性差的介质不宜采用屏蔽泵输送。一般地适合于屏蔽泵介质的粘度为0.1 20mPa.S。

　　(2)屏蔽泵的效率通常低于单端面机械密封离心泵，而与双端面机械密封离心泵大致相当。

　　(3)长时间在小流量情况下运转，屏蔽泵效率较低，会导致发热、使液体蒸发，而造成泵干转，从而损坏滑动轴承。

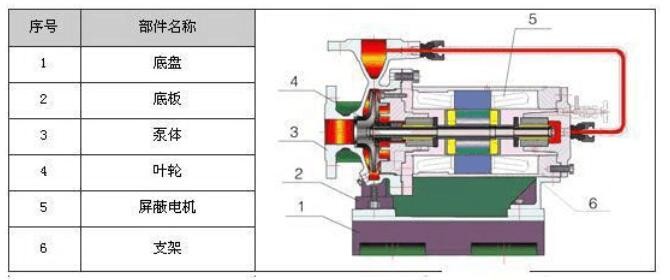

　　卧式化工屏蔽泵结构图
