问：5分钟学会看消防图纸和电气线路?

　　答：是的，你没听错，5分钟，5分钟让你学会看消防图纸和电气线路!下面是笔者认为速的方法，往下看吧!

　　如何快速读懂消防图纸？

　　首先是读图次序：总平面图(分清各建筑)一图纸设计说明和图例一 系统图一 消防平面图

　　1、消防工程图纸-般分给排水(自动喷淋、消火栓、气体灭火)电气(火灾自动报警)和防排烟部分。

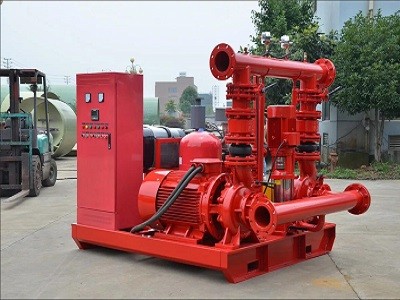

　　2、消防预算根据专业分类,特定的设备安装费用在消防安装定额里都能找到,如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等,其它通用部分就套相应专业定额,比如消火栓管道安装套给排水管道定额,泵房的管道安装套工业管道定额,消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等。

　　3、材料的算法：设备数量按图数即可,管道,线管需自行完善。

　　如何快速读懂消防图纸中电气线路？

　　根据系统图结合平面图来每层管线走向，-般先找到进水点,再按系统管线的布置来找每一层平面图的具体位置。

　　一般系统图只是为 了表示管线连接方式和规格,平面图电气的回路需要看线的标识,如某消防广播总线标识为采用2xZRBV-1.5mm2线,表示2根1.5平方铜芯阻燃聚氯Z烯绝缘电线(ZRBV)。由两根线组成回路,在系统图上只画一根线表示，计算线长度时，要以两根算。而消防电话总线采用ZRRVVP-2x1.0mm2线,表示-根阻燃屏蔽双绞线电缆,面积为2*1平方,在系统图上示意也是一根线表示,计算长度时,按-根计。

　　一般线缆字母前面的数字表示根数,后面的表示一根线缆由几芯组成,如上面的2*1mm2 ,表示由两芯1mm2导线组成一根线缆。电缆的符号标识还有很多,如, (ZR阻燃),(NH耐火)(WDZ低烟无卤)等,不同标识价格不同,作用也不同,楼主查-些这些专业方面的书,弄清电缆的标识意义，这样看图纸才不会搞错。

　　消防图纸中这些XL、WL、TL、儿、FL、 PL、GL、NL是什么意思?

　　在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、儿代表给水立管、FL代表废水立管(排粪立管)、PL代表排水立管(或GL)、 NL代表空调凝结水立管。

　　例如：XL-1、XL-2、XL-3是指第几条的意思。

　　例如：XL代表的意思是X代表消防，L代表立管，以此类推WL，W代表污水，L代表立管,假如图纸上标识着XL-45标识编号45的消防立管。
