一、无负压供水设备远程监控系统介绍

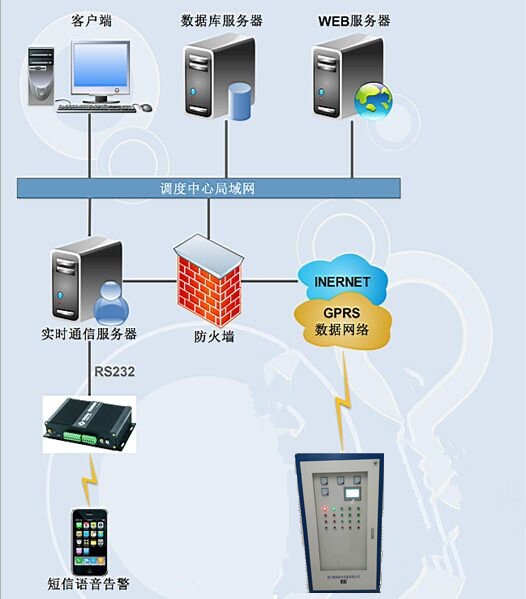

　　供水管网远程监测管理系统由流量计、压力传感器、水质传感器、GPRS采集终端及监控软件等组成，该系统适用于供水企业远程监测供水管网，工作人员可以在水司调度中心远程监测全市供管网的压力、流量及水质情况。科学指挥各水厂启停供水设备，保障供水压力平衡、流量稳定;及时发现和预测爆管事故的发生。

　　系统软件通过与各远程监测点进行交互，实现监测点数据的采集、转换、存储，以及对监测点进行远程参数设置及管理。在此基础上达到对供水区域管网运行工况的综合监测功能。其目的是辅助供水企业降低管网漏耗，加强管网管理。

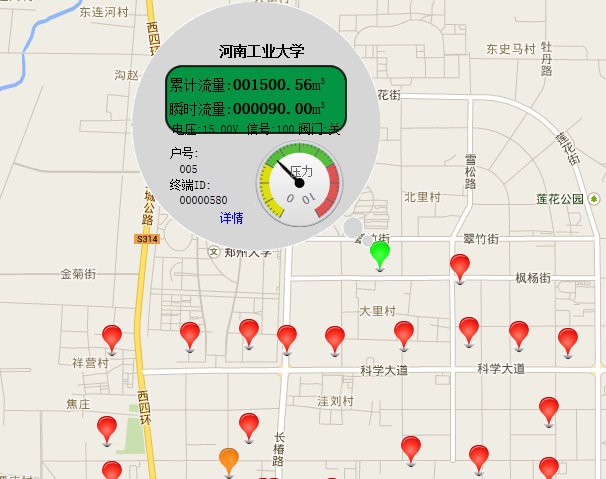

　　1、系统功能

　　(1)实时监测流量仪表的运行，及时掌握流量突变及异常;

　　(2)实时监测管网压力情况，及时掌握供水管网压力及异常;

​

　　(3)通过夜间瞬时流量分析，查找管网的背景漏损通过管线模型压力异常分析，自动定位异常管线位置;

　　(4)多种图型分析模式，流量压力实时数据的分析比较，掌握真实的管网运行状况;

　　(5)多种形式报警展示(声光、短信、语音);

　　(6)开放式数据输出方式，可实现数据共享(SCADA共享)；

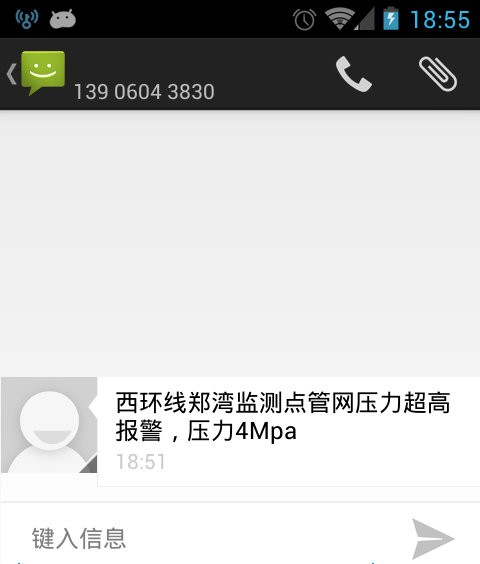

　　2、管网压力报警监测

　　根据设置的报警容限，对管道压力大于或小于设定值的监测站点进行报警，本地声光报警、短信报警、电话语音报警，并记录日志。

　　二、无负压供水设备远传监控系统控制功能

　　1、远程手动即时开、停泵，调整各供水设备压力，并可设定水箱水位、管网压力、瞬流量等数据动画显示。

　　2、依据各供水设备实际情况，设定开、停泵时间及不同时间段供水压力值。

　　3、通过控制中心计算机可采集某供水设备故障信息(包括变频器故障、压力异常、流量异常、电源欠压保护、供水管道出现破损等情况)，并自动报警。

　　对于变频控制随机发生的保护性故障，还可以实时远程PC复位，以速度恢复供水。

　　三、无负压供水设备远传监控系统召测功能

　　无负压供水设备远程监控可召测各供水设备供水压力、瞬时流量、累计流量、功率、累计电度、吨水耗电、故障状态、水位、水泵电机电流及电压等数据，并存储各项历史数据，以便查询、分析。

　　1、设定时间间隔，定时自动召测各供水设备运行状况和数据。

　　2、随时可对某个供水设备进行即时召测。

　　3、对所有供水设备可进行统召。

　　4、大型LED屏动态显示各供水设备运行状况。

　　5、日、月、季、年供水报表功能。

　　6、显示各供水设备压力、瞬时流量、电功率等指标运行曲线，方便掌握供水设备运行趋势。
