对于依法设置的3400－4200MHz频段范围内的卫星地球站(含上行与接收）

如果5G基站发射可能会对其接收产生同频干扰、邻频干扰和减敏干扰，

建议采取为地球站加装卫星滤波器或更换带滤波功能的卫星高频头、地域隔离、加装屏蔽网、降低5G基站发射功率及调整5G基站天线辐射方向等综合措施缓解或消除干扰。

卫星滤波器：需加装在分体卫星高频头与馈源波导管之间 产品连接：请点这里

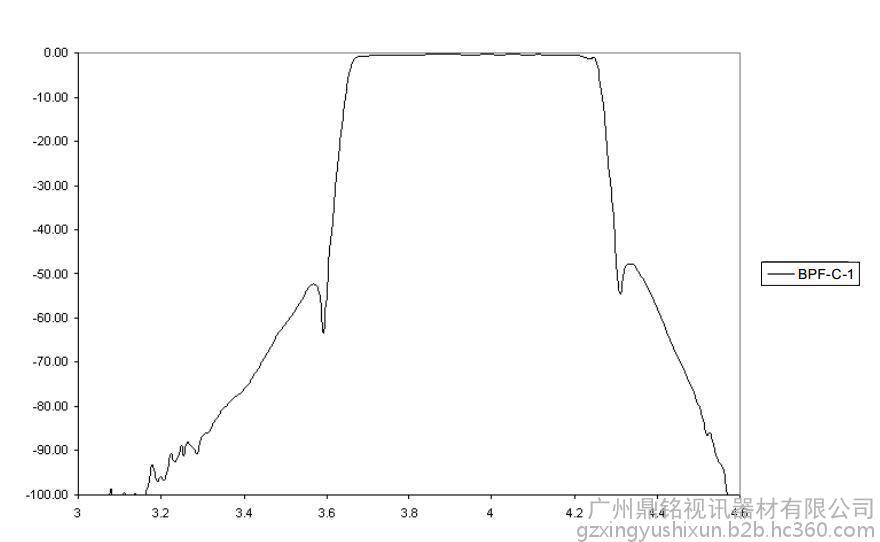

C波段卫星带通滤波器在现代卫星通信中有着重要的作用，它直接影响整个接收机的性能指标。

在C波段卫星通信接收端常出现5G等微波干扰和脉冲干扰，严重影 响信号的接收质量，甚至会中断信号的接收，给通信工作造成很大影响。这些干扰信号一般来自 通信发射站、地面干扰和各种雷达系统的脉冲干扰，一般 采用在卫星接收天线和低噪声下变频器之间加一个有宽阻带特性的带通滤波器来 抑制这些干扰信号，所以带通滤波器性能的优劣直接影响到接收机整体性能的好坏。原有C波段卫星接收设备中的滤波器的阻带特性已无法满足新的通信体制的 要求。

另外，由于卫星接收前端的体积受限，要求滤波器的总长度小于200毫米， 而且接口为波导。

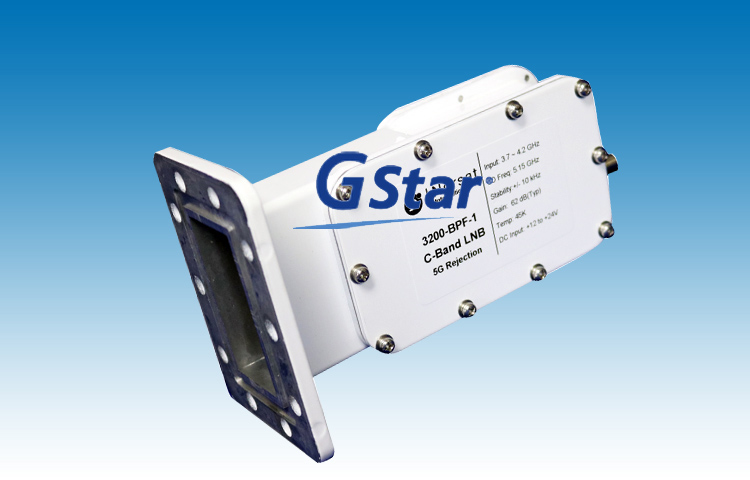

内置带有滤波功能的卫星高频头对干扰波有一定的抑制作用

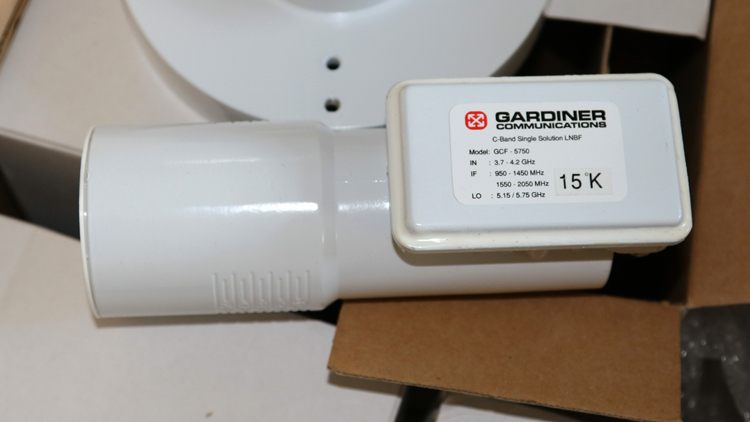

要求不高的、前馈天线的台站可以选用GARDINER 抗干扰高频头 产品连接：/Product/4530285813.html

不同强度的干扰不一样，我们可以承接抗干扰项目，欢迎合作

卫星地球站低噪声放大器（LNA）和低噪声变频器（LNB）技术要求

一、工作频段

该技术要求适用于工作在3700－4200MHz或4500－4800MHz 的C频段卫星地球站（含卫星测控站）低噪声放大器（以下简称LNA）或低噪声变频器（以下简称LNB）。

二、噪声温度

17℃测试条件下，C频段卫星地球站LNA或LNB的噪声温度应小于或等于45K。

三、增益及增益斜率

C频段卫星地球站LNA或LNB在其线性工作范围内增益应大于等于50dB，并满足：

1.增益≥标称值；65dB(根据实际使用60dB以下高频头不具备抗干扰作用）
2.LNA或LNB增益斜率不劣于±0.03dB/MHz。

四、1dB压缩点的输出功率

C频段卫星地球站LNA的1dB压缩点输出功率不小于+10dBm，C频段卫星地球站LNB的1dB压缩点输出功率不小于+5dBm。

五、带外抑制特性

当向C频段卫星地球站LNA或LNB输入端口输入一个频率在3300－3600MHz或4800－5000MHz频段范围内的-20dBm信号时，要求LNA或LNB仍能正常工作，噪声温度、1dB压缩点及增益满足上述要求。

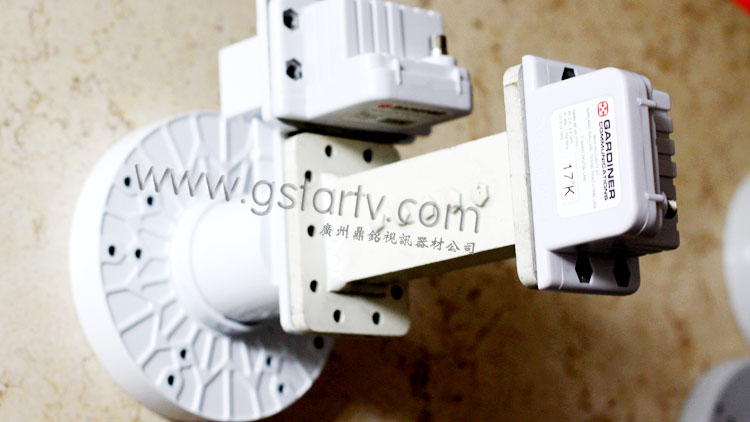

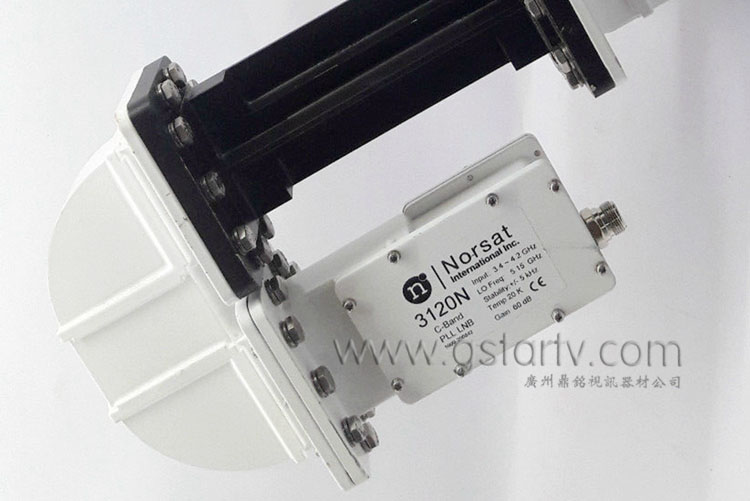

滤波器安装示意图

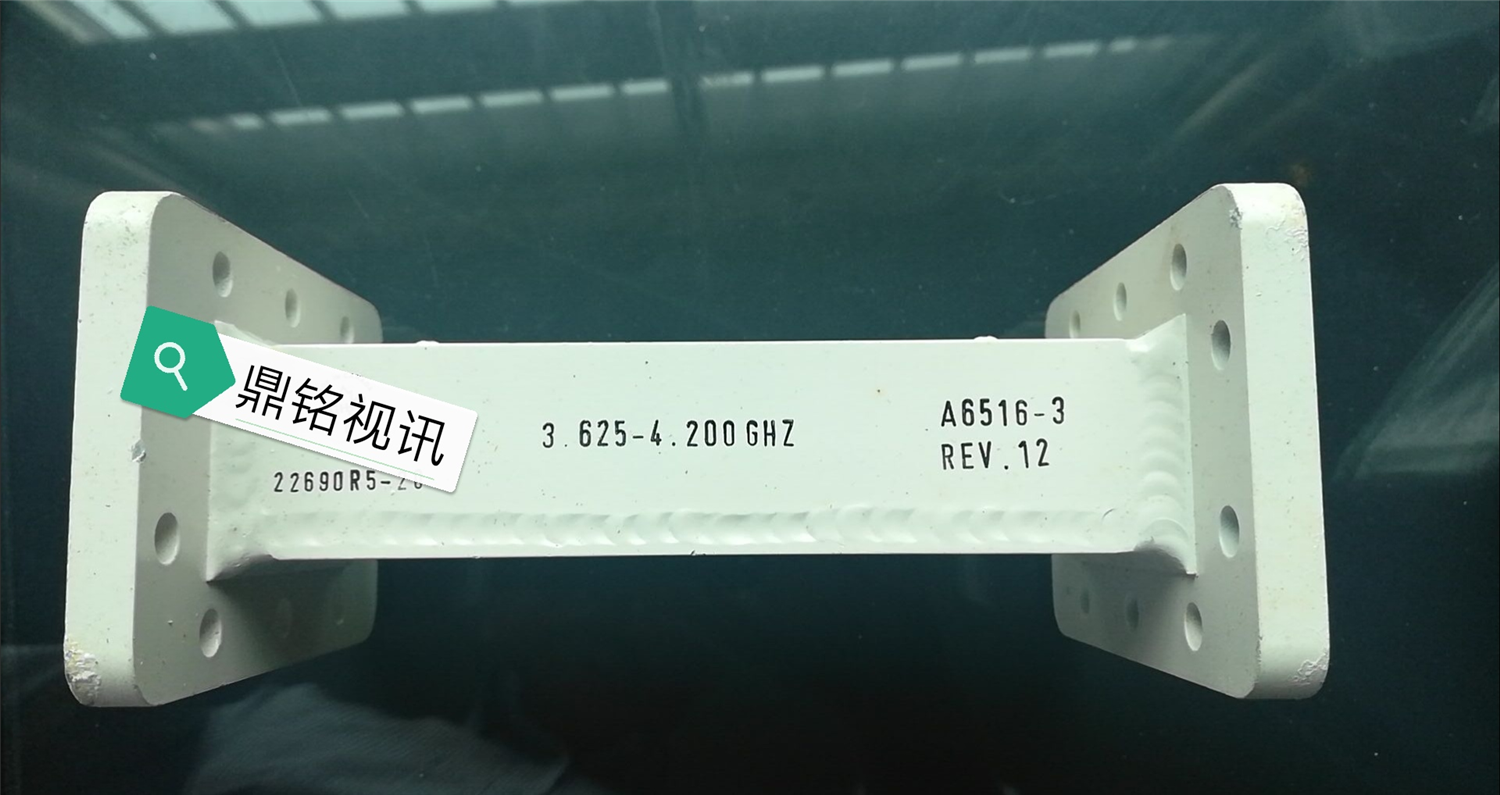

双极化馈源可以选择低频段（靠近3400~3600那一组信号的极化）安装，此款滤波器工作范围是3625~4200MHz

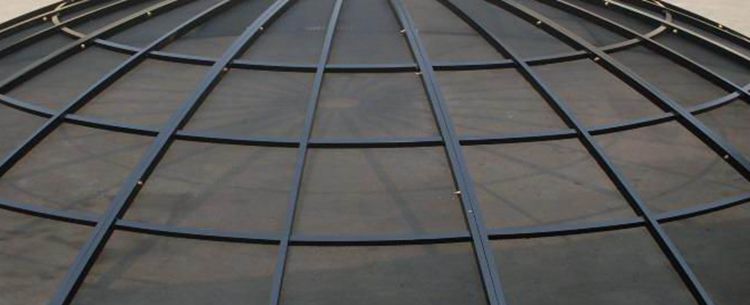

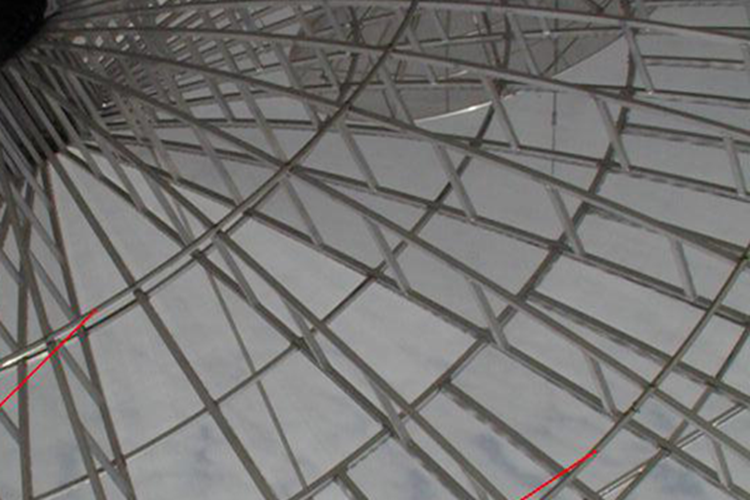

阻断网示意图

采用CKU兼容的铝合金反射面，采用龙骨铆接形式构建，上图是高度低于2.5米的设计

上图是高度高于2.5米~5米阻断网设计架构，可以根据客户的实际需要定制施工
