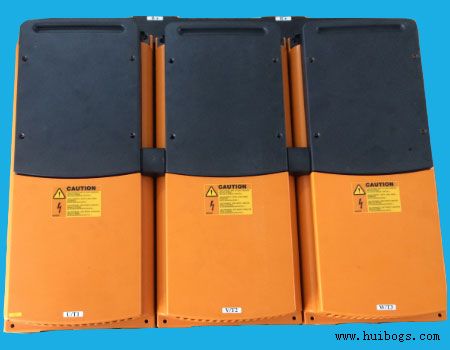

一、SWITCH变流器维修之门极板故障技术分析

　　在长期风电场SWITCH变流器备件维修过程中，我们发现SWITCH变流器最易损坏的部件就是门极板，门极板是联系驱动板和IGTB的中间采集器件，其直接驱动IGBT门级导通关断，同时又采集IGBT的温度，电流模拟信号。虽然整体电气回路已做了相关隔离，但在驱动板元器件失效时，仍然容易引起门极触发异常和采样回路器件烧毁。

　　对于SWITCH变流器门极板上的元器件损坏，初步分析如下： IGBT过温，过流的信号来源于门极板，驱动板对IGBT的信号采集，报出过流过温故障，主要是ASIC板采集的温度，电流信号异常超过保护定值，报出故障。

　　在SWITCH变流器门极板损坏，IGBT击穿时，一般都伴随着Drive板电源回路器件损坏。SWITCH变流器DRIVE板上电源输入为1050V直流高压电，变流器直流母线存在较大波动，随着运行年限的增加，Drive板上开关mos管，电解电容等器件在长期高压直流的作用下，受到波动及可能存在波动影响。电解电容长期在电压冲击下，寿命也会大幅降低，最终导致电源输出异常。电源输出异常时，可能会导致门及驱动板器件击穿烧毁，造成IGBT上下桥臂驱动异常，极易引起IGBT异常导通引起短路，造成IGBT击穿。故障表现就是模块报出IGBT过流，IGBT过温故障。

　　二、SWITCH变流器维修之门极板故障检修步骤

　　对于SWITCH变流器驱动板，门极板上元器件失效损坏问题，首先要排除驱动板电源回路中的元器件隐患，通过对ASIC板和drive板模块主动进行耐压测试，筛选板件元器件是否已经存在达不到耐压要求，对于达不到的元器件，直接给予更换，同时对板件电源回路中所有电解电容进行更换，并测试实际更换下来的电容容值，为后续SWITCH变流器备件批量主动维护提供依据。
