当前，“光铜结合”成为运营商现实的选择。xPON作为新一代光接入技术，在抗干扰性、带宽特性、接入距离、维护管理等方面均具有巨大优势，而VDSL2具有速率高、应用模式丰富的特点，可充分利用已有的双绞线铜缆，建设成本相对较低。因此，将PON系统与VDSL2结合，可以优势互补，既可延伸光纤的覆盖范围，又能充分利用现有丰富的铜缆资源，缩短工程建设周期并降低成本，迅速满足业务的需求。
下面将以NSN公司的GPON与VDSL2产品的接入方案为例介绍几个应用场景。
GPONFTTB+VDSL2 DSLAM接入方案
该方案主要是针对商业楼宇的商业用户接入场景，网络拓扑如图1所示。

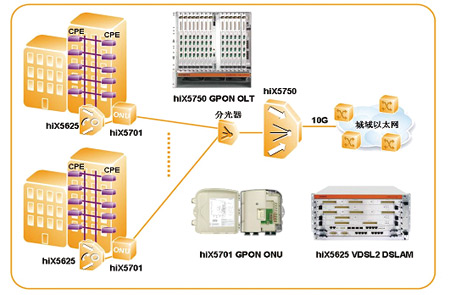

图1 GPON FTTB + VDSL2 DSLAM网络拓扑
方案描述：hiX5750GPONOLT网络侧通过10GE接口连接城域网，接入侧通过GPON接口单光纤连接分光器，分光器用户侧多分支单光纤部署到楼宇。在楼宇中室内型一体化机柜中部署hiX5701GPON ONU和hiX5625 VDSL2 DSLAM。hiX5701 GPON ONU网络侧用以连接上行光纤链路，其用户侧通过GE电接口连接hiX5625 VDSL2 DSLAM，由hiX5625完成最终用户的基于铜线的VDSL2高速接入。
方案特点：
1.光纤部署到楼宇，铜线接入距离一般都在400ｍ左右，最终用户可获得50Mbit/s左右接入带宽，从而可以满足商业用户接入带宽需求。
2.提供强大的光纤接入汇聚平台hiX5750GPONOLT。hiX5750的GPON接口支持20km接入距离时的1:64分光比。hiX5750支持最多56个GPON接口和接入3584个GPON ONU。
3.可灵活部署的hiX5701GPONONU。hiX5701上行提供1个GPON接口，下行提供1个GE电接口。hiX5701可以放置在安装hiX5625VDSL2 DSLAM的一体化机柜中，或者壁挂式部署。
4.强大的VDSL2铜线接入汇聚平台hiX5625。hiX5625提供全线速转发能力，可以保证所有用户同时无拥塞的享受多业务。hiX5625提供5个业务板槽位，每块业务板上提供24个VDSL2接口。hiX5625最多支持120个VDSL2接口，可以通过VoIP语音板卡或利旧原有POTS业务来提供语音接入服务。
5.适应FTTB+VDSL2DSLAM模式部署要求的楼道型部署方案。VDSL2部署将光纤拉到接近用户400m左右的覆盖半径。宽带接入几乎不依赖原有的电话铜缆线。
GPONFTTC+VDSL2 DSLAM接入方案
该方案主要是针对普通用户接入场景，网络拓扑如图2所示。

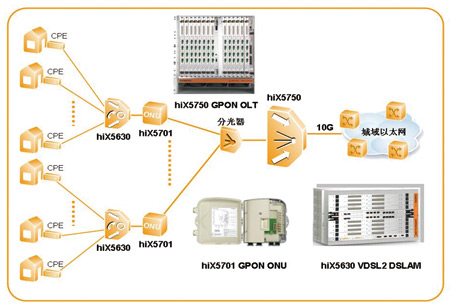

图2 GPON FTTC + VDSL2 DSLAM网络拓扑
方案描述：hiX5750GPONOLT网络侧通过10GE接口连接城域网，接入侧通过GPON接口单光纤连接分光器，分光器用户侧多分支单光纤部署到路边或者小区。在路边或者小区的室外型一体化机柜中部署hiX5701GPON ONU和hiX5630 VDSL2 DSLAM，hiX5701 GPON ONU用以连接上行光纤链路，其用户侧通过GE电接口连接hiX5630 VDSL2 DSLAM，由hiX5630完成最终用户的基于铜线的VDSL2高速接入。
方案特点：
1.光纤部署到路边或者小区，铜线接入距离一般都在1000m左右，最终用户可获得超过20Mbit/s接入带宽，从而可以满足普通用户接入带宽需求。
2.强大的光纤接入汇聚平台hiX5750GPONOLT。
3.可灵活部署的hiX5701GPONONU。
4.强大的VDSL2铜线接入汇聚平台hiX5630。hiX5630提供8个业务板槽位，每块业务板上提供24个VDSL2接口，hiX5630支持最多192个VDSL2接口，可以通过VoIP语音板卡或利旧原有POTS业务来提供语音接入服务。
5.适应FTTC+VDSL2DSLAM模式部署要求的室外型部署方案。VDSL2部署将光纤拉到接近用户1000m左右的覆盖半径。宽带接入依赖部分原有的配线电缆。
GPONFTTB+GPON MDU接入方案
该方案主要是针对小区低密度地区用户接入场景，网络拓扑如图3所示。

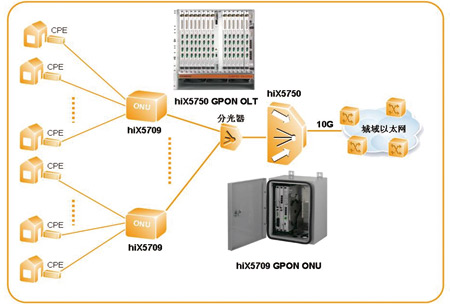

图3 GPON FTTB + GPON MDU网络拓扑
方案描述：hiX5750GPONOLT网络侧通过10GE接口连接城域网，接入侧通过GPON接口单光纤连接分光器，分光器用户侧多分支单光纤部署到小区的楼内。在小区的楼内部署一体化的MDU（多用户接入单元）设备hiX5709GPON ONU，hiX5709上行提供1个GPON接口用以连接上行光纤链路，其用户侧通过VDSL2板卡直接提供VDSL2高速接入，即hiX5709是一个GPON ONU和VDSL2 DSLAM合二为一的设备。
方案特点：
1.光纤部署到小区的楼内，铜线接入距离一般都在200m左右，最终用户可获得接近100Mbit/s的超高接入带宽，从而可以满足小区用户接入带宽需求。
2.强大的光纤接入汇聚平台hiX5750GPONOLT。
3.一体化的多用户接入设备hiX5709GPONONU(MDU)。hiX5709首先是一个GPONONU，其上行提供1个GPON接口。hiX5709每块业务板上提供16个VDSL2接口，最多支持2块VDSL2业务板卡，即32个VDSL2接口，可以通过VoIP语音板卡或利旧原有POTS业务来提供语音接入服务。
4.适应FTTB+GPONMDU模式部署要求的楼道壁挂式部署方案。VDSL2部署将光纤拉到接近用户200m左右的覆盖半径。宽带接入几乎不依赖原有的电话铜缆线。
