安装水力遥控浮球阀需要早早知道产品尺寸,方便空间的调对。如果是旧品找新品那尺寸就更重要了。为您提供水力遥控浮球阀尺寸详细介绍与简要安装说明。
水力遥控浮球阀产品功能
水力遥控浮球阀是用于控制水箱或水池子的液面高度使用的。实现水箱子或水池子的自动补水蓄水用的。水位低了会自动补水,这个水力遥控浮球阀不需要电源或其他动力的支持,自动。
水力遥控浮球阀安装

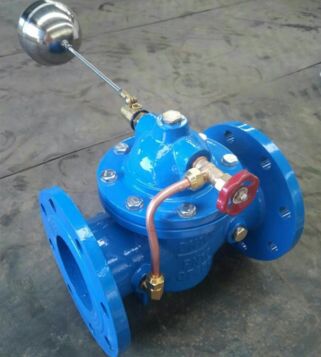

水力遥控浮球阀主阀,就是图片中的蓝色主体这个,可以与浮漂浮球分离式安装,就是说这个蓝色主阀不用装在水箱里,安装在主管上就,水箱附近就行的。这个浮漂浮球是一定需要安装大水箱里的,由它来控制感知水箱水位的高与低的情况。浮球与主阀间可以用4分的导管来连通起来。关于这个4分的导管不是什么特别管子,现场采用4分水管就行的,材质不定,自由掌握,金属或塑料的都行的,最长建议不超过10米。
水力遥控浮球阀尺寸数据
水力遥控浮球阀尺寸数据通常是指主阀这个蓝色阀门的法兰到法兰间的距离。整个阀门高度也会有所设计,一般情况上这个高度不是一个10分重要的数据,高度这个方向空间通常是都能满足的。关键数据就是这个法兰到法兰间的。各厂家尺寸不一,如果预留尺寸,请留心要采购的水力遥控浮球阀尺寸数据。上面浮球浮球的口径是4分的,这个数据各厂家大都是一致的。
100X水力遥控浮球阀结构尺寸数据 | 规格口径DN | 40mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | | 高mm | 295 | 295 | 320 | 360 | 445 | 480 | 580 | 660 | 700 | 743 | 900 | | | | | | I型长mm | 240 | 240 | 260 | 280 | 360 | 390 | 465 | 530 | 645 | 665 | 880 | | | | | | II型长mm | 230 | 230 | 235 | 280 | 320 | 340 | 385 | 400 | 500 | 520 | | | | | | 可以了解更多水力遥控浮球阀资料电话。购买了水力遥控浮球阀的用户同时还购买需要配套使用的Y型过滤器和暗杆弹性座封闸阀。 |
