CJ-F3200-B自动上料封盒机

一、设备介绍

全自动封盒机是我公司结合技术的基础上进一步改善的新型机型，是机、电、气、光一体化的高科技产品。可自动完成纸盒自动取料、自动折边、自动喷胶、自动粘盒工作，具有体积小，重量轻，应用范围广，生产效率高，可一机多用等优点。该机可以单独使用，亦可与其他设备连接形成生产流水线。

二、特点及优势

本产品针对客户实际生产所需的意见加以设计制造，具有以下优点：

1、环保高效

2、纸盒规格通用性较高，转款高效方便快捷

3、热熔胶可实现点喷、线喷要求

4、人机界面操作，可预存 45 组盒规参数

5、设备外观精美

三、特别提示

1、本机使用 AC220V 工业电源，电压波动范围为±10%；

2、使用电源接口流量应大于20A(安培)；

3、务请接入带接地端的电源接口;

4、维修时，请关闭供电源；

5、防止机械伤害。

四、主要技术参数

外形规格：3500(L)×960(W)×2000(J)mm

设备功率：AC220V 50HZ 3.4KW

气源压力：0.45-0.8mpa

用胶品种：热熔胶

涂胶方式：喷胶式

熔胶能力：5kg/h

封盒效率：40-75盒/min

操作温度：210℃

五、机器的运输及安装

请仔细检查机器是否保持正常情况和完善状态，同时根据《装箱单》清检机器的各部件是否完善，如发现有任何部件缺损，请速与我公司取得联系。

机器的运输

设备机身使用缠绕膜保护防尘避雨，固定只用编织绳，应避免用铁链或钢丝绳防止刮伤；采用木质包装箱装订，结实可靠。

机器的安装

1、本机属于外包装设备，可安装在通风条件良好、照明充足的洁净室内。

2、机器四周要留有1.5m宽度的工作空间，以便于操作和维修。

3、220V-50HZ单相交流电源，并可靠接地。

4、机器必须安装在较为平坦的地面，当机器安装完毕后，应用水平仪检查整机是否水平。如不平，可通过机器的四个脚进行调整。

5、当机器安装完毕后，仔细检查机器各零件是否有松动现象。如果有，应迅速排除。为防止生绣，机器在包装发运前都用油脂覆盖，因此在机器启动之前，应清除机器表面的多余油脂。清除时，应用纤维棉布和酒精。清除后，对各润滑点进行重新加油。

五、正常使用条件

环境温度：20±10℃

压缩空气：0.5Mpa流量大于0.6m³/h

操作人员：1——2人

六、机械工作原理

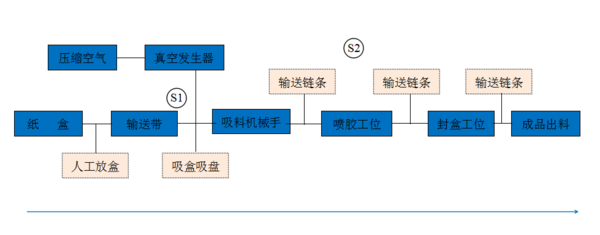

本机器采用机械传动连续式工作，自动完成纸盒自动取料、自动折边、自动喷胶、自动粘合工序。该机的工作流程如下。

1、首先启动设备，由人工将纸盒放置到纸盒输送带上，由输送带输送纸盒到机械手吸料位置。当S1感应器有信号时PLC（可编程控制器）控制吸盒真空发生器工作，吸盒上下气缸下降吸取纸盒。

2、吸料机械手将纸盒放置到输送链条上，输送链条持续运转。当S2感应器有信号时PLC控制喷胶工位工作，给纸盒喷胶。

3、喷胶完成后由折边导片自动完成封盒工作，最后通过压胶滚轮排压胶定型，成品送出。

七、设备整体结构与认识

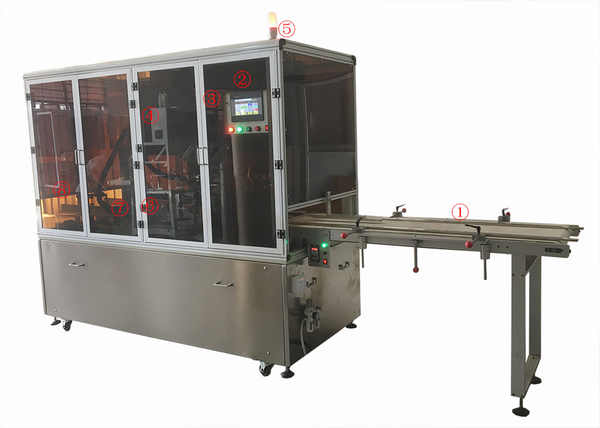

①纸盒人工放料区域　②操作面板　③设备控制电箱　④供胶胶机　⑤运行状态提示三色灯　⑥喷胶机构　⑦纸盒折耳机构　⑧纸盒压胶与成品出料

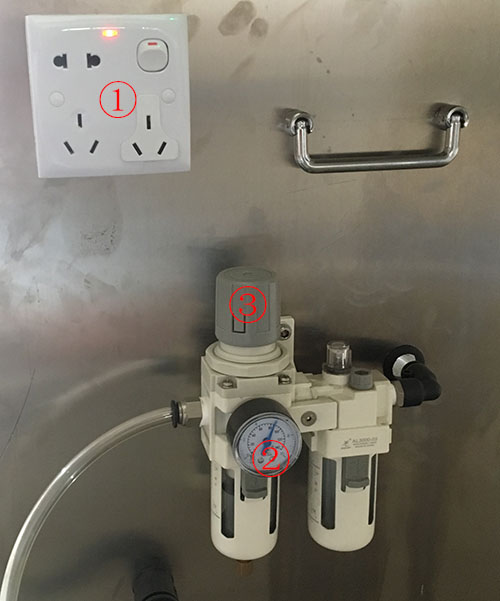

①备用电源插座　 ②设备气压显示　 ③设备气压调节

七、设备局部介绍与调节

1、纸盒输送带

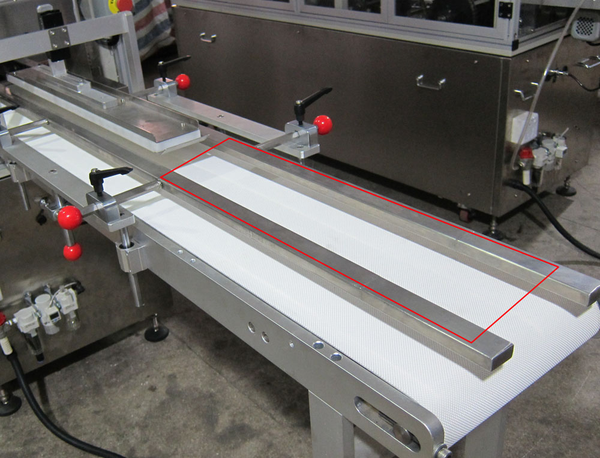

纸盒放料区域，根据纸盒大小，两边纸盒定位导杆高度和宽度都可调节。

图2

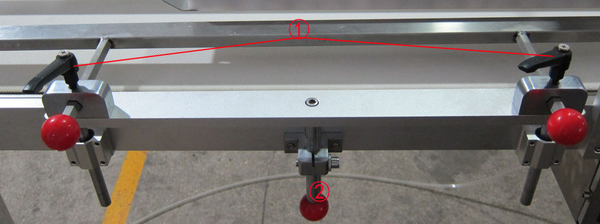

 ①定位导杆宽度调节                             ②定位导杆高度调节

图3

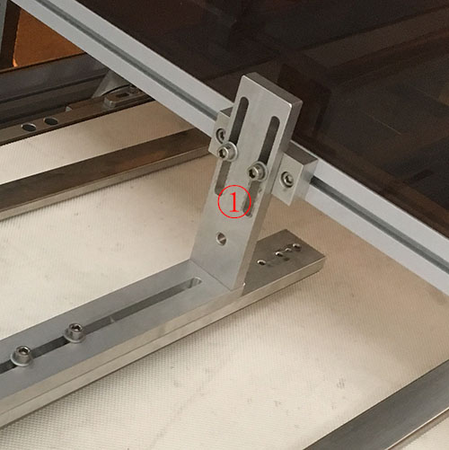

①压纸盒滚珠高度调节

图4

①输送带速度调节　②输送带马达正反转切换　③输送带马达启动/停止按钮

④输送带电源指示灯　⑤输送带电源保险　⑥输送带电源开关
