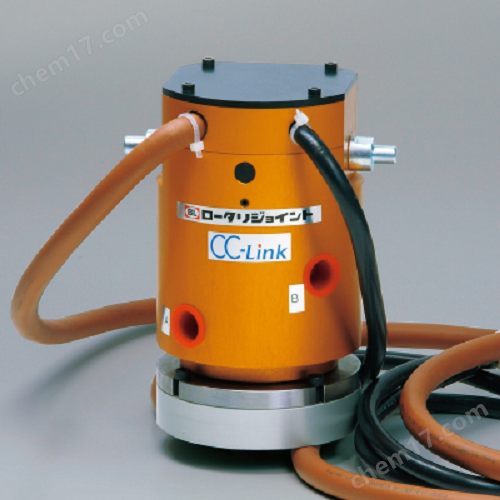

BL（必爱路）旋转接头PM-ZERO 2/D-5
BL PN-ZERO 系列是为定位器和转台开发的旋转接头。在紧凑的机身中配备了电信号触点和气动端口实用程序。
它可以无休止地旋转，运行时不受旋转角度的限制，消除了电气线路和气动管道缠绕带来的问题。
请根据所需电信号触点的数量和类型选择型号。
特征
配备电信号触点和气动端口实用程序
机身轻巧紧凑
无限旋转（额定50rpm）
除 6 至 36 个模拟信号触点外，还兼容节省布线系统（Device Net、Uniwire、CC-Link）
CC-Link协会认证（PN-ZERO 2/C-4）
优点介绍
旋转方向、角度不受限制，无需回参考点即可提高生产效率。
这消除了诸如断线和管道破裂等故障，消除了生产停顿问题，并消除了维护成本和时间浪费。
目的

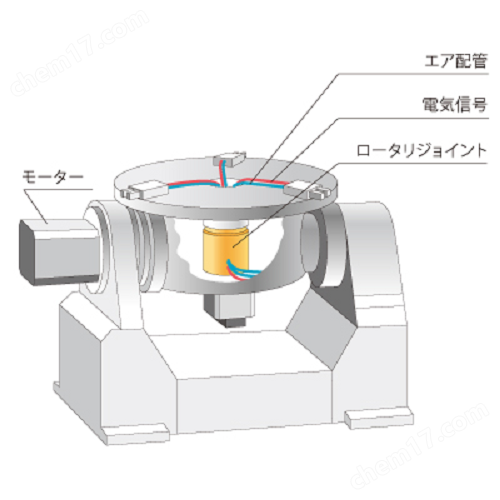

定位器转台轴等
使用垂直和水平旋转类型的多个夹具的轴
旋转物体的其他轴，无论是正向还是反向。
主要规格
| 规格型号 | PM-零 2/D-5、2/U-6、2/C-4 | ||||
|---|---|---|---|---|---|
| 旋转 | 无限旋转（正转和反转均可） | ||||
| 外径尺寸 | 请参阅主体的外部尺寸。 | ||||
| 产品重量 | 约3.0公斤 | ||||
| 旋转扭矩（运行时） | 约500N·cm | ||||
| 转速 | （*大限度。） | 100转/分钟 | |||
| （评分） | 50转/分 | ||||
| 连接 实用程序 | 电子 信号 | 极数 | 节省接线 | 每个减少接线的标准极数 | |
| 备用电线 | PN-ZERO 2/D-5：5 极 PN-ZERO 2/U-6：6 极 PN-ZERO 2/C-4：4 极 | ||||
| 电容触点（*大） | 2A连续（AC100V/DC100V） | ||||
| 联系 | 旋转侧 | 节省接线 | 保持断开状态（请以适合您规格的方式连接） | ||
| 备用电线 | 插针端子（Nichifu制造）PC-2005M（客户自备侧：PC-2005F） | ||||
| 固定侧 | 节省接线 | 保持断开状态（请以适合您规格的方式连接） | |||
| 备用电线 | 插针端子（Nichifu制造）PC-2005M（客户自备侧：PC-2005F） | ||||
空气压力 | 端口数量 | 二 | |||
| *小管道直径 | φ14.4mm | ||||
| 工作压力范围 | 0～0.98MPa(0～10kgf/cm2) | ||||
| 固定侧连接 | 连接螺丝(Rc3/8) | ||||
| 旋转侧连接 | 连接螺丝(Rc3/8) | ||||
