无线广播系统概述

无线广播系统是一种以无线发射的方式来传输广播的设备。具有无需立杆架线，覆盖范围广，无限扩容，安装维护方便， 音质优美清晰的特点。智能调频广播系统由前端音源输入系统，调频发射系统，终端接收设备系统组成。农村无线广播系统方案本着“、实用”的指导思想，按目前我国的无线广播的配置来设计，其指标已达到目前我国地市级专业广播电台的水平。根据无线调频广播的特点，结合工矿，农村广播现状与发展方向，采用微电脑锁相、数码纠错、闪速存贮、SCA遥控编码等技术。系统采用FM-SCA副载波编码遥控技术，使用一个无线电频率，利用音频载波以外的副载波传输编码控制信号，无需申请控制频率，既节约了频率资源，又实现了对终端点的控制，而且提高了无线广播系统的稳定性和可靠性。数字化智能广播系统以其"优质、经济、稳定、实用"等特点，可广泛用于农村无线广播系统解决方案，实现广播管理、会议、通知播放及出现紧急情况时播放紧急广播等。

一、设计依据

本数字化智能双模控制无线广播系统，依照国家有关文件、标准和规定，主要有：

● 国标《GB-4311  1-84调频广播发射机校准》

● 广电部标《GY15-84调频接收机标准》

●《民用建筑电气设计规范》GBJ/T16-1992。

● 国际电联 ITU - T有关标准。

● 建筑、通信有关行业标准。

●《专业录播结构标准》

二、 设计原则

进行系统设计时，本着"性、科学性、稳定性、经济性"相统一的原则进行设计。

性：系统采用国内FM-SCA的调频广播技术，全固态发射机采用的微电脑PLL锁相技术，确保无频率漂移现象，遥控音箱开关机准确可靠，可针对不同区域实现分区控制。发射机无线指标严格符合国家无线电管理委员会颁布的相关要求标准。

科学性：系统设计科学可靠，系统将保证无线频率的独立性，不会与其它学校内外的无线电波源发生相互干扰现象，遥控音箱接收频点灵活可调，同时保证音箱不会发生干扰现象。此外，系统保证可维护性强，同时具有充分的可扩展性。

稳定性：由于系统采用无线调频广播方式，省去了大量的布线系统，所以也就消除了作为广播系统中最可能发生问题的线路故障所引发的广播系统线路故障现象；同时设备采用FM-SCA副载波编码控制技术，干扰信号无法打开音箱，大大提高了系统的稳定性和可靠性。

一、农村广播系统功能需求分析：

1.广播通知功能：

农村广播系统最基本，最重要的作用是事件性通知，指示性广播，紧急事件广播等功能。

2.重复播放及自动播放功能：

重复播放功能为广播人员带来很多的方便，使复杂的问题简单化，重复的问题自动化，减少操作人员的工作量。可将录制好的内容，重复播放，通过智能广播管理主机可以实现定时自动播放，编程自动播放。

3.背景音乐功能：

具备自动播放节日背景音乐，给节日的到来增添一份喜庆，一份快乐。

4.收音节目自动播放：

通过智能广播管理系统，可自动播放广播电台节目，编程自动播放指定的FM电台节目。

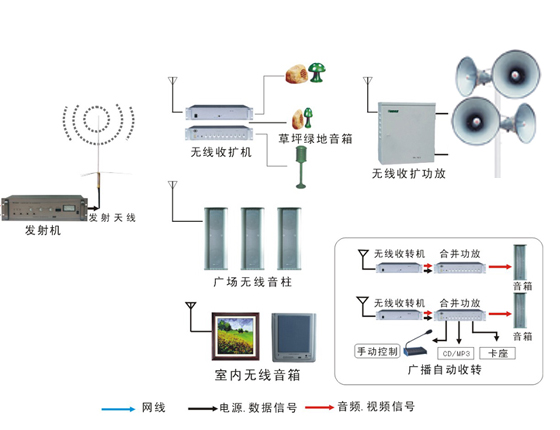

二、无线广播系统图片：

三、无线农村广播系统特点：

1.安装简单、维护方便：

无线调频广播只要将发射机和发射天线用馈线相连，再将发射天线立在室外的制高点,接收使用调频收扩机驱动高音喇叭，通上市电即可接收调频广播。设备维护，检修也很简便，只需检测某个终端音箱或收扩机即可。避免了传统广播布线难、检修难的问题。

2.无限扩容、发展无瓶颈：

无线调频广播只要在无线调频信号覆盖的范围以内，使用无数个调频接收设备（收扩机）都可以接收，可无限扩容。

3.性能稳定：

调频发射机采用的是微电脑锁相，发射频率不漂移。调频发射前级采用了目前的双锁频负载波（SCA）遥控编码技术，频率准确稳定，遥控音箱开关机可靠无误。

调频接收设备设置了三道防火墙（频率、编码、地址码），音箱要打开正常广播必须要同时接收到这三种信号，缺一不可，所以坚决杜绝误开机。

频率：调频接收设备采用晶振定频的方式，使用晶振将接收频率牢牢地锁定在一点，频率绝不漂移。也不受气候、温度等外界因素的变化而改变频率。

编码：调频接收设备需要接收到前端负载波（SCA）遥控编码信号,并且将此译出。在此过程中即可识别出，接收到的编码信号是否是所设定的自己相对应的编码信号，是则打开，否则相反。

地址码：每个调频接收设备都可设定一个地址码，只有接收到了属于自己的特定地址码，方可打开。

4.音质清晰优美：

无线调频广播传输是调频发射机将音频信号调制为射频信号，再将射频信号通过天线发射出去，调频接收设备将其射频信号接收到并调制成音频信号广播出来，在此过程中避免了线路中高频和低频的损耗，所以调频音箱中出来的声音高音洪亮、低音浑厚，整个声限非常的饱满，音质优美而清晰。

农村地区农村广播"村村响"，是在县、乡成立专业农村事务广播电台，针对本地农村的特点，及时搜集国内外相关种植、养殖、科学、价格、趋势等相关信息，对农民的养种植通过广播的方式进行科学指导和病虫害防治宣讲，为本地农产品找到了销路，有的还进入国际市场，大幅度增加了农民收入，成效相当显著。现在，农村无线广播、调频共缆农村广播已在全国多地得到广泛应用。

四、无线广播系统配置清单：
