关于晶振焊盘缺角标识，晶诺威进一步解释如下：
晶振分有源晶振和无源晶振两大类。
一、有源晶振
焊盘缺角指的是该晶振的1号脚。
举例：有源晶振OSC2016焊盘功能说明如下：
有源晶振的1号脚功能繁多，需要参阅指定晶振规格书说明。如：三态、E/D使能、待机、电压控制、接地、悬空等。
二、无源晶振
焊盘缺角通常指的也是该无源晶振的1号脚。但是需要说明的是：通常情况下，该脚为无源晶振的频率管脚#1，对角方向为频率管脚#3，这两个频率管脚没有方向性，没有极性，不分正负极。

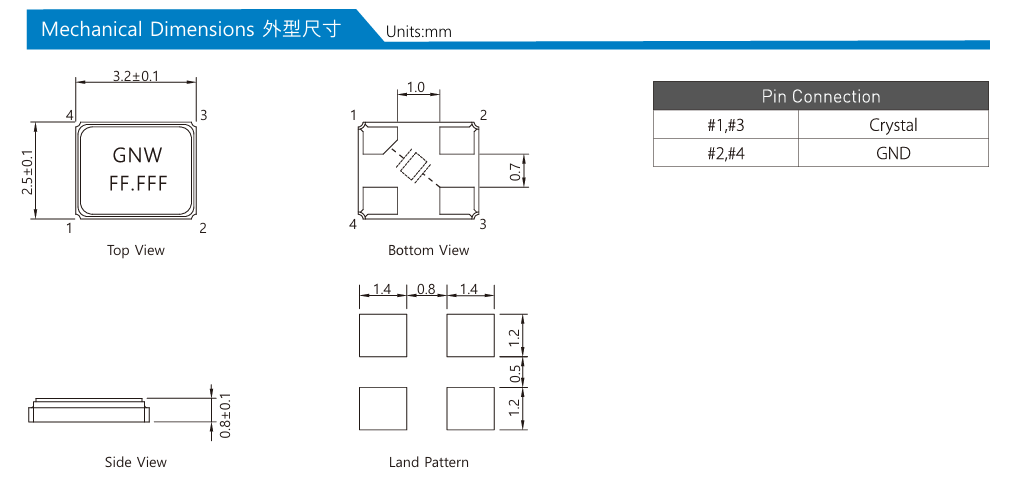

举例：无源晶振SMD3225焊盘功能说明如下：

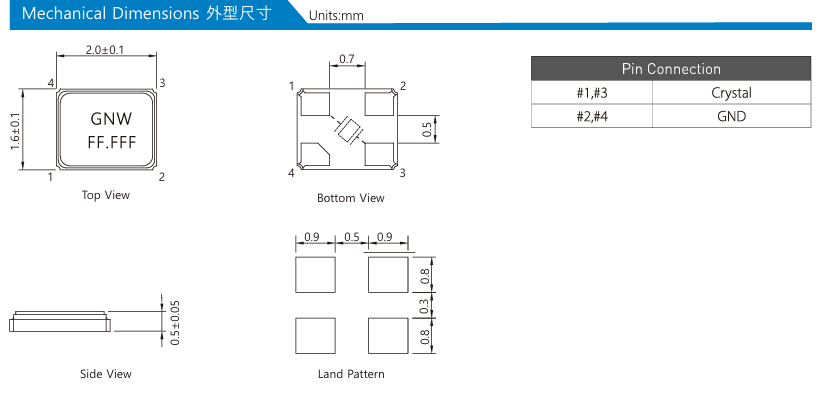

但是，针对无源晶振SMD2016封装尺寸，其焊盘缺角标识却为空脚位#4号脚（这一点尤为重要）而非频率管脚，可以接地，也可以悬空使用。接地可以更有效的抗干扰。
如下图所示：
