关于无源晶振HC-49S和SMD3225-4P封装对比差异，晶诺威科技解释如下：

无源晶振HC-49S和SMD3225-4P封装，实质上代表了晶体技术发展的两个阶段，HC-49S是经典的“直插式DIP”封装，而SMD3225则是现代小型化、高精度SMD贴片式封装的典型代表。

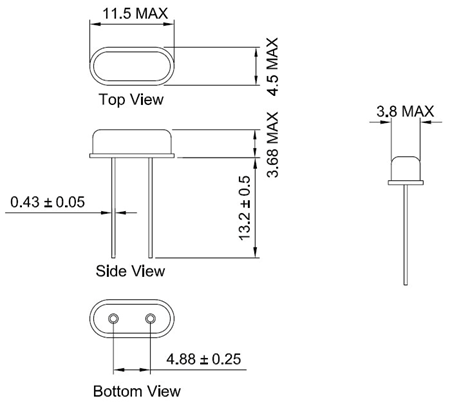

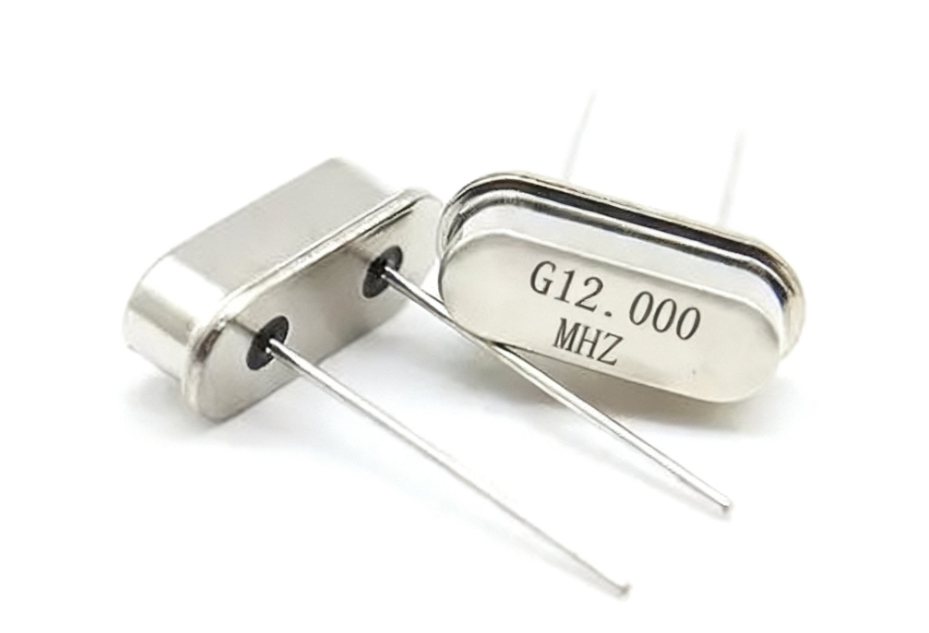

一、无源晶振HC-49S 封装

1. 尺寸： 典型尺寸为 11.0mm × 4.5mm。在当今的电路板上显得比较大。
2. 引脚数： 2个引脚。这是标准的无源晶振配置。
3. 高度： 约3.6mm ，相对较高。
4. 频率范围： 覆盖范围很广，从几MHz到几十MHz都很常见。

应用：

曾经是消费电子、工业控制、通信设备等领域的主力军。现在更多地用于空间要求不苛刻、成本敏感的场合，或者一些老产品的升级换代中。

优点：

1. 成本低廉： 生产工艺成熟，成本非常有优势。
2. 通用性强： 规格齐全，易于采购。
3. 焊接和维修方便： 由于尺寸较大，手工焊接或返修相对容易。

缺点：

1. 体积庞大： 不符合现代电子产品小型化、高密度集成的趋势。
2. 性能限制： 在抗冲击、振动性能上通常不如小尺寸封装。
3. 精度和温漂： 通常其频率精度和温度稳定性不如更的3225晶振。

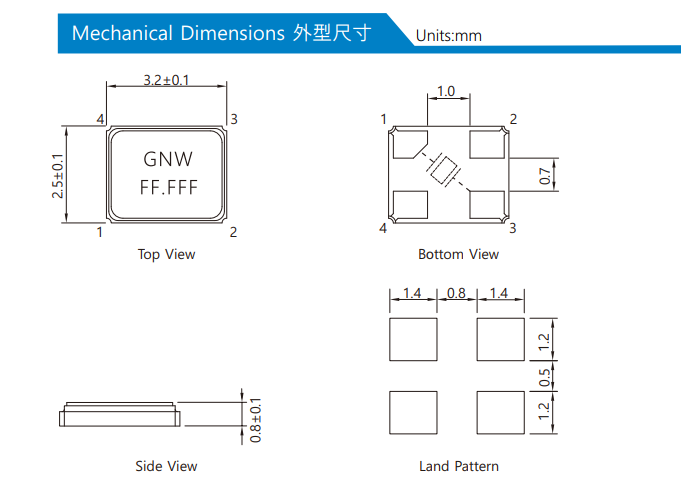

二、无源晶振SMD3225（4Pin）封装

名称直接来源于其尺寸：3.2mm × 2.5mm。外观是非常小巧的金属表面贴装封装。

标准的四引脚贴片封装。注意：虽然它有4个引脚，但实际内部电气连接仍然是2个。 另外两个引脚通常是内部连接外壳接地（GND），或者为空脚（NC），主要起机械固定和屏蔽作用。

关键特性：

1. 尺寸： 3.2mm × 2.5mm。体积比HC-49S小非常多。
2. 引脚数： 4个引脚（电气上仍为2pin）。
3. 高度： 通常约 0.7mm ~ 1.0mm，非常薄。
4. 频率范围： 覆盖常用频率，如8MHz、12MHz、 16MHz、 24MHz、 25MHz、 27MHz等，尤其在高频领域应用广泛。

应用： 现代紧凑型电子设备的主力。广泛应用于智能手机、平板电脑、可穿戴设备、物联网模块、网络设备、高清电视等。

优点：

1. 超小体积： 极大节省PCB空间，是实现产品小型化的关键元件。
2. 重量轻、高度低： 适合超薄设备。
3. 良好的机械性能： 更小的尺寸和4引脚设计，使其能更好地抵抗主板弯曲和振动。
4. 性能更优： 通常采用更的晶体加工和密封技术，在频率精度、稳定性和老化特性上可能更好。
5. 屏蔽性好： 外壳通过额外的引脚接地，可以提供更好的电磁屏蔽。

选择HC-49S的情况：

1. 对成本极其敏感的项目。
2. PCB板空间充足。
3. 产品是对现有设计的维护或复制，不需要改变封装。
4. 对性能（如精度、温漂）要求不高。

选择 SMD3225 的情况：

1. 设计追求小型化、轻薄化。
2. PCB板空间非常紧张。
3. 产品面向消费电子市场（如智能硬件、便携设备）。
4. 对产品的可靠性、抗振动能力有较高要求。
5. 需要更好的EMI性能（通过外壳接地）。

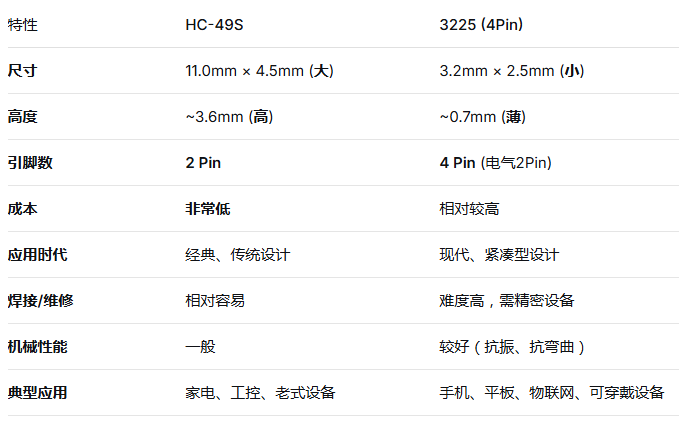

（无源晶振HC-49S和SMD3225-4P封装对比）

重要提示：

1. 在替换时，不能简单地因为引脚逻辑相通就直接替换。必须确保：
2. 新的晶振（如SMD3225）的负载电容、频率精度、等效串联电阻等参数与原有电路匹配。
3. 检查MCU的晶振电路是否能够驱动更小尺寸的晶体（通常SMD3225的ESR会稍高，需要确认驱动能力是否足够）。
