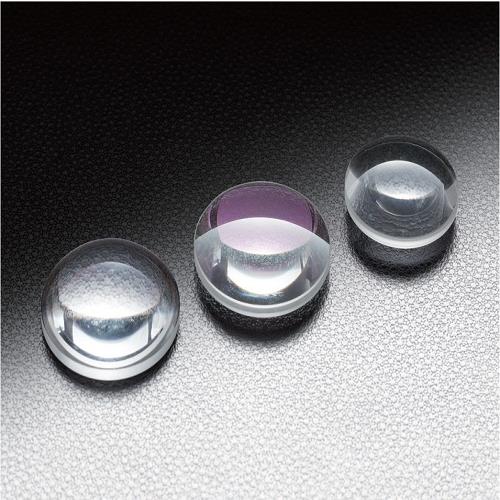

江崎推荐SIGMAKOKI西格玛经济型球面双凸透镜S-SLB-10B-10PM

表面质量仅次于球面双凸透镜（SLB-B-P）的经济型透镜。

可用于照明或观察等，表面质量要求不很高的光学系统。

◦除表面质量外，其他技术指标与球面凸透镜（SLB-P）相同。如果不是用于激光高精度实验，推荐使用本系列透镜。

◦2种类型：平凸透镜，双凸透镜。

◦除没镀膜的产品外，还提供镀了可见光/近红外/红外用防反射膜的标准透镜系列。

「波长特性数据」（仅供参考，EXCEL档案格式）请参考。

注意

球面平凸透镜，球面双凸透镜都有色差，其焦距随波长变化。对应各不同波长的实际焦点距离，请参考球面双凸透镜（SLB-B-P）技术数据中的『焦距随波长变化关系表』。

WEB参照/カタログコードW3055-1

入射光束有方向性。请务必从凸面侧入射。否则球差大，光斑变大，成像会模糊。

无镀膜产品因透镜的正面和反面都有较大的反射损失，所以透过率为90%左右。

技术指标

类型 球面双凸透镜

材质 BK7

设计波长 546.1nm

折射率 ne=1.519

偏心 ＜3′

镀膜 防反射膜(400～700nm)

激光损伤阈值(参考值) 4J/cm2　(脉冲宽10ns,重复频率20Hz)

有效直径 外径的85%

表面质量 60−40

防反射膜 400～700nm

透过率 ＞平均99％

外径 φD φ40mm

焦距 ｆ 42.1mm

边缘厚度 te 2mm

中心厚度 tc 12.3mm

后焦距 fb 37.9mm

曲率半径 r 41.52mm

SIGMAKOKI西格玛经济型球面双凸透镜S-SLB-10B-10PM
