一、 现象描述

现象：板子烧录完程序，无法启动。此时有多种可能导致系统正常启动：

1. 烧录方面：没烧录boot或app、烧录导致内部flash锁死

2. 硬件方面：硬件的供电系统、晶振无法正常起振、复位电路正常、板子是否存在虚焊或短接问题、内部flash损坏（低概率）

3.软件方面：没锁住供电引脚电平、程序跑死

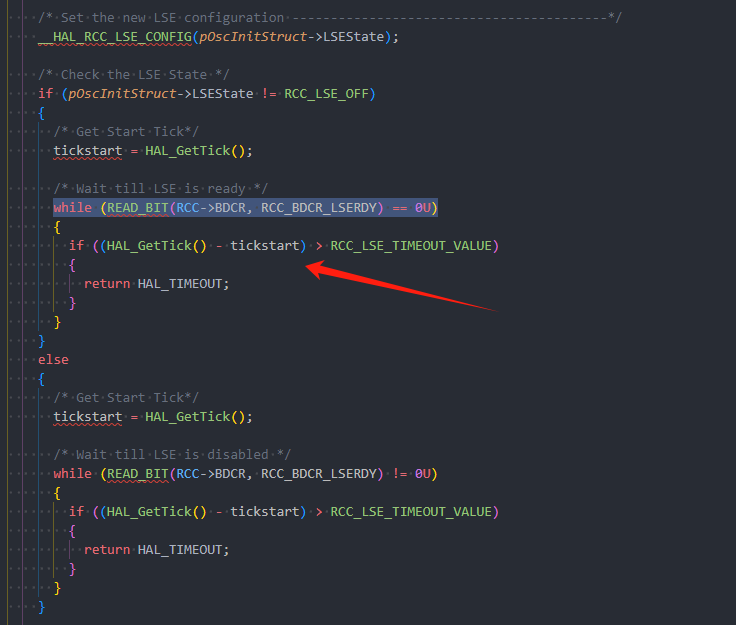

经过对比测试，确认不是烧录、供电和程序问题。然后通过jlink直接进行调试发现系统卡在了等待lse（32.768kHz）准备就绪函数里面，如上图所示：

查看stm32数据手册中 RCC 章节的寄存器：

（LSE oscillator not ready）

说明LSE晶振异常，LSERDY没有硬件置1。为了进一步确定此点通过MCO引脚输出LES波形用示波器看看是否正常，以及有没有开启晶振的CSS功能。随后通过正常板子和出问题板子的对比发现，晶振异常的板子确实无法输出正常波形，即使注释掉上面等待 LSE ready部分的代码也无法在mso引脚中输出振荡的方波。所以能够确认异常的板子就是LSE无法正常起振导致系统无法正常启动。

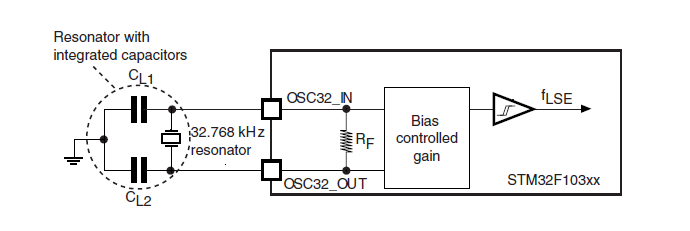

1、查看芯片手册中 LSE 晶振的外围电路：

出问题板子的电容（CL1&CL2）由于贴片失误变成了100pF，正常的要求在6pF~22pF。随后将板子上的 100pF 电容去掉，焊接 15pF 电容后，系统变为正常。问题解决！

2、查看晶振手册电气参数：

二、 为什么电容变化会导致无法正常起振

LSE（Low-Speed External）晶振是嵌入式系统中常见的低频时钟源（通常为 32.768kHz），其稳定性和起振能力高度依赖于外围电路的电容匹配。接下来从晶振工作原理和电容的作用出发，详细解释为什么电容值错误会导致系统无法启动：

1、 晶振的工作原理与负载电容

晶振是一种基于压电效应的谐振器，其振荡频率由晶体的物理特性决定。但实际电路中，晶振的振荡频率不仅取决于晶体本身，还与外围电路中的 负载电容（Load Capacitance, CL） 密切相关。

2、负载电容的作用：

负载电容是晶振两端并联的电容（通常为两个电容串联接地），其作用是补偿晶振的寄生电容和电路中的杂散电容（PCB走线、芯片引脚等），确保晶振工作在标称频率（如 32.768kHz）。

3、 电容值错误的直接影响

负载电容过大导致频率偏移，会显著降低晶振的振荡频率。对于32.768kHz晶振，负载电容偏差可能导致频率降低到20kHz以下，甚至无法起振。此时，MCU 检测不到有效的时钟信号，系统无法完成初始化。
