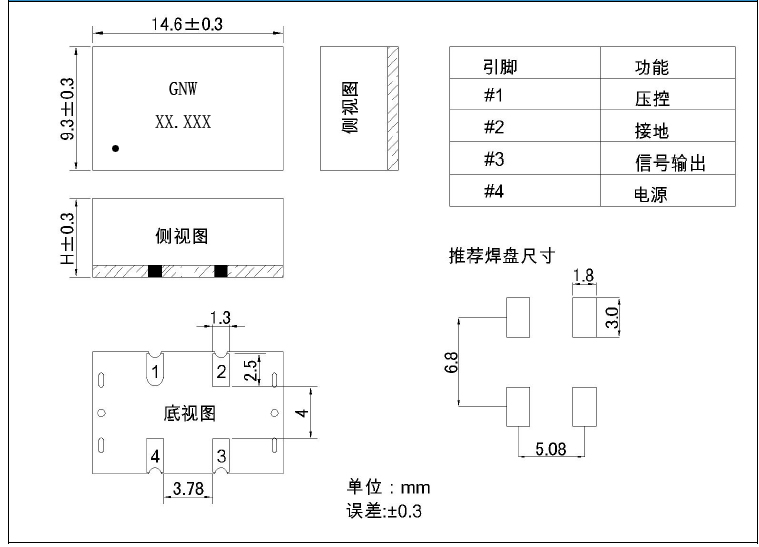

（VCXO-0914压控晶体振荡器尺寸及引脚功能说明）

关于正弦波/方波输出VCXO-0914压控晶体振荡器规格参数，晶诺威科技说明如下：

主要参数

• 供电电压（可选）：3.3V、5V

• 频率范围：50~156.25MHz

• 温频： ±15ppm

• 工作温度：-40~+85℃

• 输出波形（可选）：正弦波、方波

• 压控范围：1.65±1.65V

• 频率拉伸范围： ±30ppm

• 斜率：正斜率

• 线性度：10%

主要应用领域：

卫星导航及通信系统、无线通信系统、低抖动射频通信电路、低相噪信号源、高清电视系统等

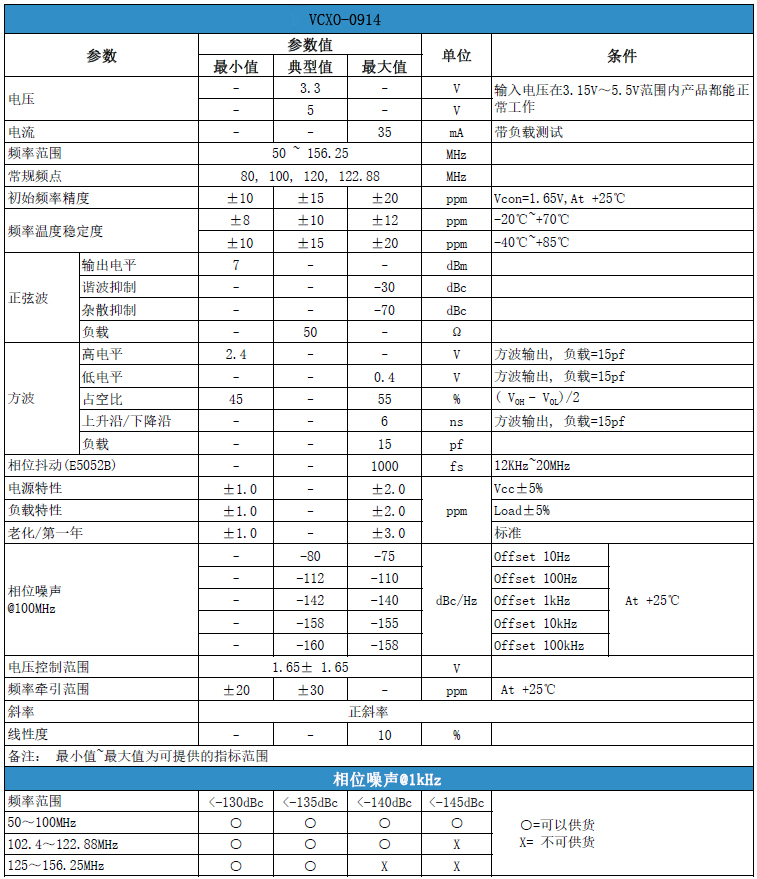

电气参数详情见下表

压控晶体振荡器 （Voltage Controlled Crystal Oscillator，简称VCXO）是一种通过调节外部控制电压来改变输出频率的晶体振荡器。 其基于晶体振荡器的高稳定性，同时具备频率可调特性，广泛应用于对频率精度要求较高的领域。
