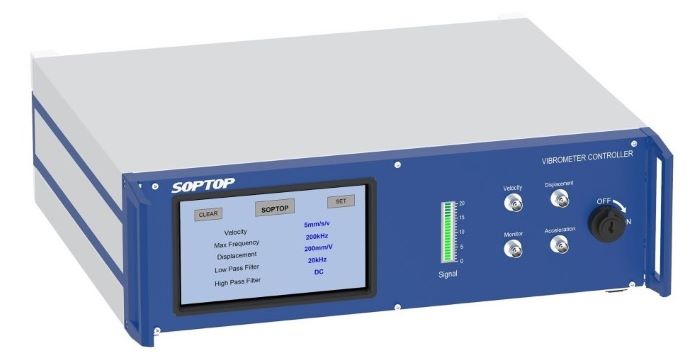

一、激光测振仪的结构基于模块化构成可根据需求进行定制，模块化通过严格分离光学和电子设备来实现的；控制器的设计使其可以配备针对不同应用场景优化的不同信号处理模块；因此具有数字信号和模拟信号技术的各种速度/位移/加速度可以与所有激光测振仪光学头组合；激光多普勒测振仪系统控制箱分为三组：速度，位移和加速度(此控制箱适用于常规单点式激光测振仪系统以及扫描式激光多普勒测振仪系统，国产激光测振仪系统控制箱可定制)；

1.1、激光测振仪速度：对于速度采集和解调控制箱会准备一个标准的模拟速度解调卡，根据量程需要也可以增加解调卡的数量；作为选择也可以安装数字速度或第二模拟速度；来自这些的模拟输出信号通过可切换的高通和低通滤波器，这些滤波器限制带宽并抑制噪声，然后在前面板上作为模拟电压信号提供；来自数字的数据从发送到控制器的内部串行总线，因此可以用可选的数字滤波器模块进一步处理，也可以在控制器的前面板上使用；

1.2、激光测振仪位移：位移解调使用条纹计数和一个数字，测量出位移信号；位移模拟信号可以在控制箱的前面板位移输出接口直接输出；

1.3、激光测振仪加速度：加速度解调时通过对速度解调模块输出的模拟信号进行微分得到的，精度高、延迟小；加速度分为多个档位对不同应用环境使用不同档位；在控制箱中可以根据用户不同的使用要求（测试环境、精度、量程等）选择不同的解调卡，也可将不同要求的解调卡同时集成在控制箱中；在使用的时候由控制箱前面的单片机来控制和选择不同的工作参数；使用不同的模块对应的激光测振仪测试软件也不同，详细使用说明见对应的软件使用说明书；

二、激光多普勒测振仪控制箱安全信息

这里所说的电气安全所使用的范围于激光测振仪系统控制箱所允许使用的电气控制单元，你将会在单点及扫描式激光测振仪用户手册中找到相应的使用方法，使用时需正确连接各信号线和电源线，并且注意接地线需要连接以避免静电及其它因素导致激光测振系统机器的损坏；

2.1、激光测振仪控制箱需要注意的安全措施

在使用控制箱时请注意以下安全措施：

a、仪器使用三针电源50Hz/60Hz，220VAC连接供电，并确保接地保护电路是通畅的，如果不确定接地是否通畅请务必将控制箱后面板接地保护端子接地，以便达到漏电保护作用；

b、电源滤波器中有过载保护熔断丝如更换时需注意型号一致性；

c、激光测振仪在使用的过程中严谨打开机箱外壳，如果打开可能造成仪器的损伤及操作人员的危险；非本公司维修人员或本公司指定的维修人员打开设备将导致保修协议的失效；

d、散热装置需保证其工作环境空气流通顺畅，散热不畅会影响仪器性能甚至会损坏激光测振仪及控制箱；

三、激光测振仪控制箱供电电源要求

电压: 100...240VAC±10%；

频率: 50/60Hz；

功耗: max.100VA；

这里所说的电气安全所使用的范围于激光测振仪系统所允许使用的电气控制单元，使用时需正确连接各信号线和电源线，注意接地线需要连接；以避免静电及其它因素导致激光测振仪系统的损坏；
