无源晶振改有源晶振后，原芯片输出脚要接什么？
答：XTAL_OUT（原输出脚）悬空或接地。
解释如下：
关于悬空还是接地处理，具体取决于芯片要求：
1、部分芯片要求此脚悬空（如STM32的OSC_OUT）。
2、某些设计可能需要通过一个小电容（如10pF）接地，以降低噪声干扰。
原芯片晶振输入引脚的处理
XTAL_IN（原输入脚）：一般情况下，直接连接有源晶振的输出信号（CLK_OUT）。通常需要串联一个小电阻（如22-100Ω）以减少反射或过冲。

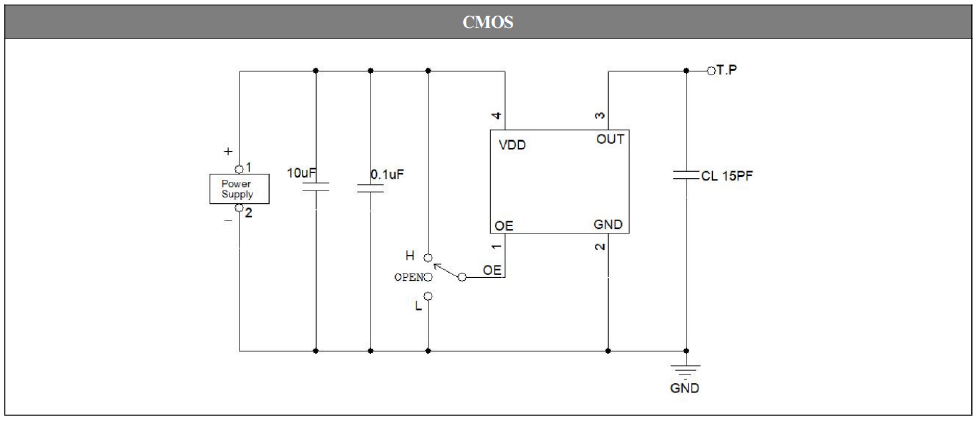

有源晶振的连接要点
1、有源晶振的电源（VCC）：接系统电源（通常1.8/3.3V/5V），需加去耦电容（如0.1μF+1μF）就近滤波。
2、接地（GND）：确保低阻抗回路。
3、输出（CLK_OUT）：仅连接到芯片的XTAL_IN，避免负载过重或信号反射。
注意事项
电平匹配：确保有源晶振的输出电平（如LVCMOS、HCMOS）与芯片输入电平兼容。
频率精度：有源晶振的频率需与芯片要求一致。
布局布线：信号线尽量短，避免靠近高频或噪声源。
