振动视觉增强影像系统旋转机械故障诊断应用描述：

旋转部件联轴器、转子和叶片等部件的测量具有挑战性，因为感兴趣的振动通常在部件旋转时才出现，测量振动有一定的限制；通常有旋转机械部件振动测试一般用电涡流传感器、振动加速度传感器、激光测振仪测试、振动视觉增强影像系统等；电涡流探头传感器和激光测振仪传感器都可以可用于旋转轴的点测量，但它们的适用范围很小，一个测振头只能测量一个点；接触式振动传感器等接触式传感器需要牢固地固定在轴上，并进行无线数据传输来传递数据，该种方式收多种限制且测量繁琐；振动视觉增强技术®利用相机进行全场振动测量以适用此种检测场景，可以进行旋转部件检测和同步触发视觉增强以及后续测量；

振动视觉增强影像系统旋转部件检测

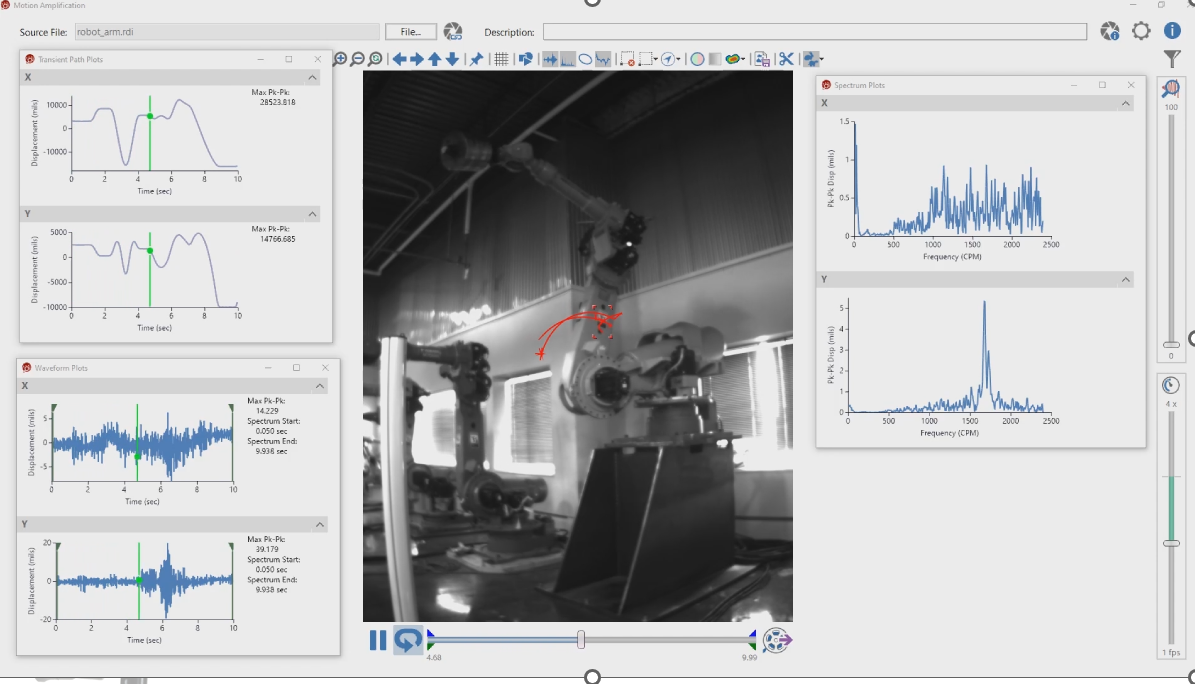

将振动视觉影像系统高速相机根据测试需求置于特殊模式，该模式下被测物旋转组件和图像的转动振动以及速度清晰可见；尽管旋转速率远快于相机帧速率，但在该速率下旋转组件可见且不模糊；可以对轴、联轴器、转子或叶片进行目视检查。

同步触发信号采集视觉增强和数据后处理分析

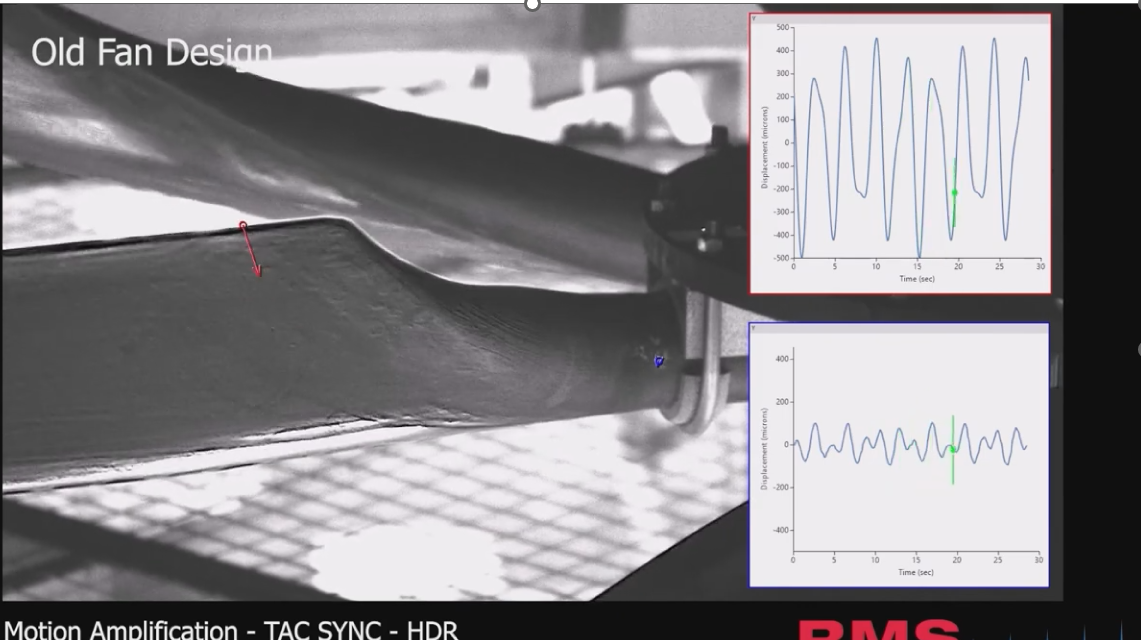

振动视觉增强影像系统涉及旋转部件另一种模式是信号同步触发采集，该技术允许相机帧速率与外部信号同步，例如激光转速计；该信号在同一旋转位置每转一圈，是以同步速度采集，有效地冻结了旋转元件，通过冻结高速旋转部件达到部件静止测量的目的；然后可以将振动视觉增强数据与时域波形和频谱测量一起应用于对同步运动（如振型或扭转运动）进行成像和可视化。

转子叶片接触式振动测试

转子叶片、材料的变化在测试中也比较重要，系统通过冻结轴或叶片的同步运动，然后视觉增强跟随转速的其他振动；
