芯片接受晶体负载CL为10pF是什么意思？

答：简单来说，为这个芯片选择配套的晶体（无源晶体谐振器/无源晶振）时，这个晶体本身的负载电容参数（CL）不能大于10pF，就是10pF。

什么是负载电容 (CL)？

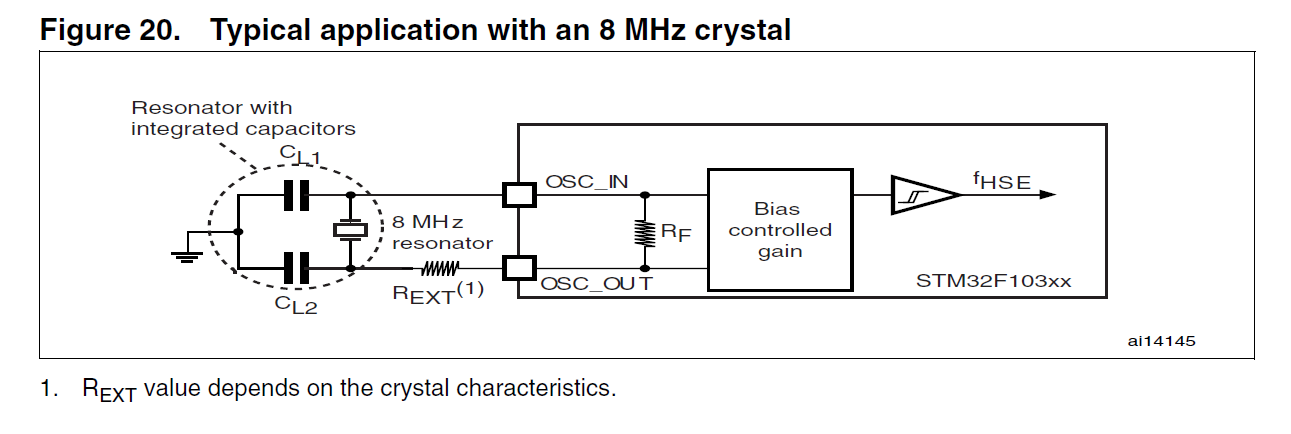

晶体（Crystal） 本身不是一个振荡器（而是一个谐振器），它需要与芯片内部的振荡器电路（通常是一个皮尔斯振荡器 Pierce Oscillator）一起才能工作，产生稳定的时钟信号。这个振荡器电路依赖于一个由晶体、芯片内部的放大器以及外部的两个电容（CL1和CL2）组成的反馈网络。

负载电容 (CL) 是这个整个振荡电路呈现给晶体的一个总等效电容。晶体必须在这个指定的负载电容下工作，才能达到其标称的频率（如16MHz, 32.768kHz等）。如果实际电路中的CL与晶体规定的CL不匹配，频率就会发生偏移，可能导致电路时序出错甚至无法起振。

如果错误地选择了一个标称负载电容为20pF的晶体会怎样？

为了匹配20pF的晶体，你需要使用更大的CL1和CL2。但这会使芯片内部的振荡器电路驱动一个比其设计值（10pF）大得多的电容负载，可能导致：

• 启动困难：振荡器无法起振，电路不工作；

• 工作不稳定：在温度变化或电压波动时容易停振；

• 频率误差增大：时钟不准。
