小到每一颗晶振，大到每个产品在做完整之前都需要经过很多工序的检测，比如说有晶振的电路板在检漏工序中，在酒精加压的环境下，晶振容易产生碰壳，即振动时芯片跟外壳容易相碰，导致容易发生晶振时振时不振或晶振停振等失效现象。本文将分析导致晶振失效的具体因素？如何避免或者解决这一问题？
导致晶振失效的原因：
1）在压封时，晶体内部要求抽真空/充氮气，如果发生压封不良，即石英晶体的密封性不好时，在酒精加压的条件下，表现为漏气，称之为双漏，也会导致晶振不起振。

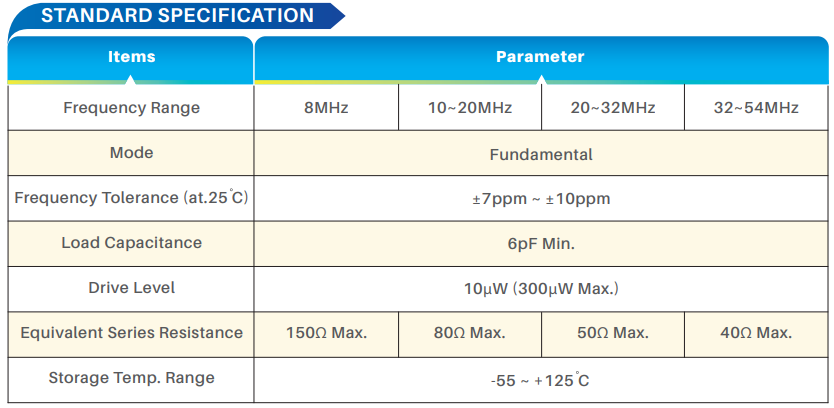

2）由于芯片本身的厚度很薄，当激励功率过大时，会使内部石英芯片破损，导致晶振停振。
3）在焊锡时，当锡丝透过线路板上小孔渗过，导致引脚跟外壳连接在一块，或是晶振在制造过程中基座上引脚的锡点和外壳相连接发生单漏，都会造成短路，从而引起晶振不振。
4）由于石英水晶片在剪脚和焊锡的时候容易产生机械应力和热应力，而焊锡温度过高和作用时间太长都会影响到晶振，容易导致晶片处于临界状态，以至出现晶振时振时不振现象，甚至晶振停振。
5）有功负载会降低Q值（即品质因素），从而使晶体的稳定性下降，容易受周边有源元器件影响，处于不稳定状态，出现晶振时振时不振现象。
6）当晶振频率发生频率漂移，且超出晶振频率偏差范围过多时，以至于捕捉不到晶振的中心频率，从而导致芯片无法正常工作。

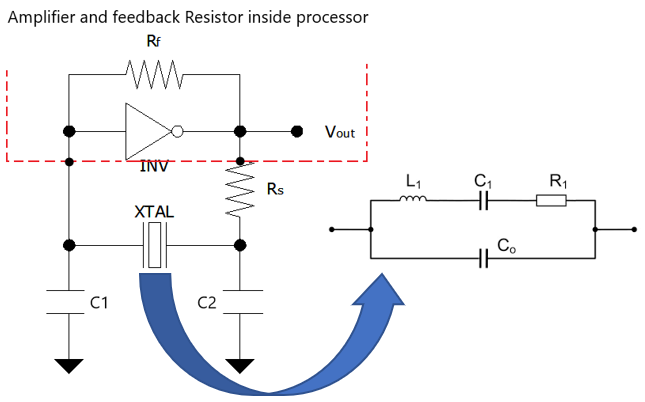

关于无源晶振为Crystal（晶体）和有源晶振Oscillator（振荡器）的解释说明

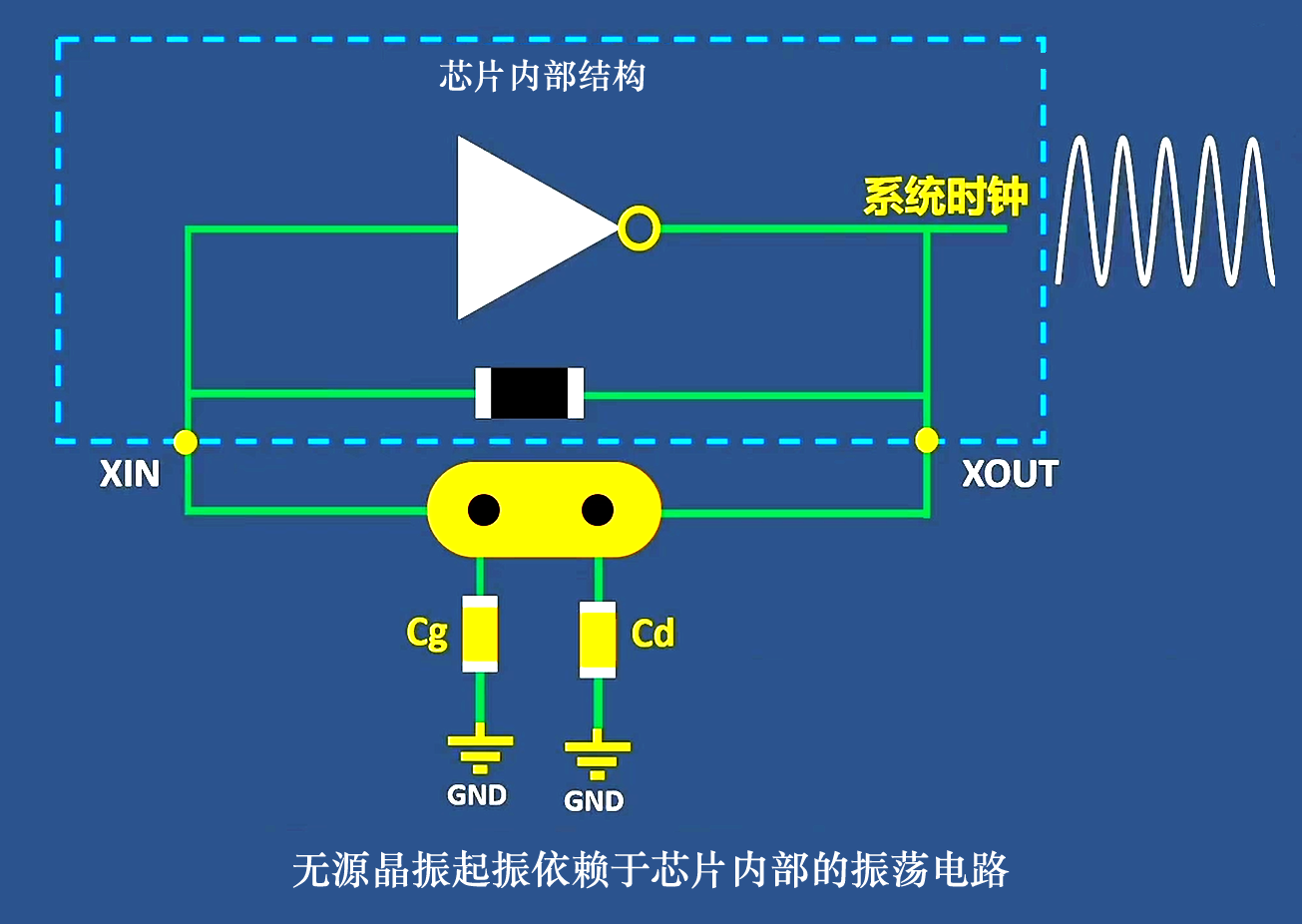

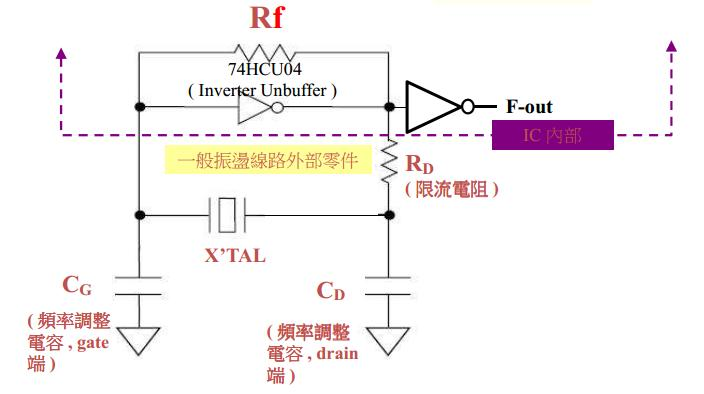

在电子学上，通常我们把含有晶体管元件的电路称之为“有源电路”（如有源音箱、有源滤波器等），而把仅由阻容元件组成的电路称作“无源电路”。电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名称不同，无源晶振为Crystal（晶体），而有源晶振则叫做Oscillator（振荡器）。无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件。
拓展阅读：如何有效提升晶振的抗干扰能力可以采取以下措施
在实际应用中，晶振作为频率控制元件，其稳定性和准确性至关重要。然而，晶振容易受到电磁干扰、射频干扰以及电源噪声等外部因素的影响，导致其频率稳定性下降。为了确保晶振的频率稳定性，必须采取有效的抗干扰措施。
晶振受到的干扰主要包括电磁干扰、射频干扰和电源噪声。电磁干扰是由外部电磁场或其他设备产生的辐射或噪声引起的，可能导致晶振工作异常或信号失真。射频干扰主要由无线通信设备、雷达、Wi-Fi路由器、手机等产生的射频信号造成，通过辐射或耦合进入晶振电路，影响其正常的振荡和频率输出。电源噪声是由电源的不稳定性或其他设备的干扰产生的，通过电源线路传导到晶振电路中，影响晶振稳定的频率输出。
为了提升晶振的抗干扰能力，可以采取以下措施：
1、选择合适的晶振型号：低相位噪声、低电磁干扰和低射频干扰晶振是提升抗干扰能力的关键。这些晶振型号具有较低的相位噪声和电磁干扰，能够更好地抵抗外部干扰。
2、使用晶体滤波器：晶体滤波器能够有效抑制高频噪声，降低干扰对晶振的影响。通过选择合适的滤波器，可以滤除干扰信号，提高晶振的频率稳定性。
3、采用金属屏蔽外壳：金属屏蔽外壳可以防止电磁辐射进入晶振电路，提高抗干扰性能。通过将晶振封装在金属外壳中，可以减少外部电磁干扰对晶振的影响。
4、优化电路设计：合理的PCB布局能够有效降低干扰耦合，减少外部信号对晶振的影响。尽量减少长引线和高频噪声路径，避免信号反射和干扰。通过优化电路设计，可以降低干扰对晶振的影响，提高其频率稳定性。
5、去耦与稳压：在电源输入端加入去耦电容，以减少电源波动和噪声干扰。同时使用稳压电路，确保晶振获得稳定的电源供给，避免电压波动影响其频率稳定性。通过去耦和稳压措施，可以降低电源噪声对晶振的影响，提高其频率稳定性。
6、应用软件抗干扰技术：通过数字滤波算法进一步降低噪声干扰的影响。对采集到的信号进行数字处理，软件滤波器可以消除外部干扰，提高信号的纯净度和稳定性。通过应用软件抗干扰技术，可以进一步降低干扰对晶振的影响，提高其频率稳定性。
综上所述，晶振的抗干扰技术对于确保其频率稳定性至关重要。通过选择合适的晶振型号、使用晶体滤波器、采用金属屏蔽外壳、优化电路设计、去耦与稳压以及应用软件抗干扰技术，可以有效地抵抗电磁干扰、射频干扰和电源噪声的影响，提高晶振的频率稳定性。
