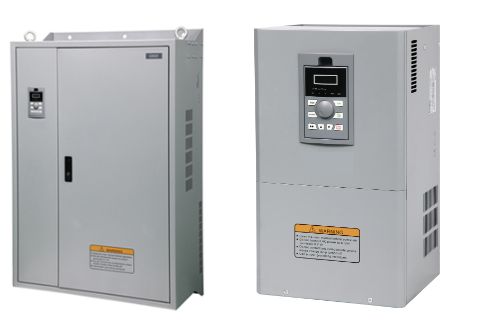

变频器（inverter, 或AC Drive）是把工频电源(50Hz或60Hz)转换为各种频率的交流电源，以实现电机变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。

晶振的特性是当受到外电路的激励，内部晶片就会按照自己的谐振参数振荡，从而输出相应频率。如果能把频率的变化通过振幅的变化反映出来(而且成正比例关系)，那么我们就可以用振幅包络检波电路把振幅的包络取下来，得到所需要的调制信号。

变频器就是根据晶振的该特性实现了变频调速的目的。因此，晶振是否能够正常工作，直接决定了变频调速器的性能。晶振在电路板上所起到的核心作用不可忽略。

为了保证晶振能够长时间的正常工作，晶诺威科技建议变频调速器使用三脚晶振。以下是三脚晶振的特性及优势：

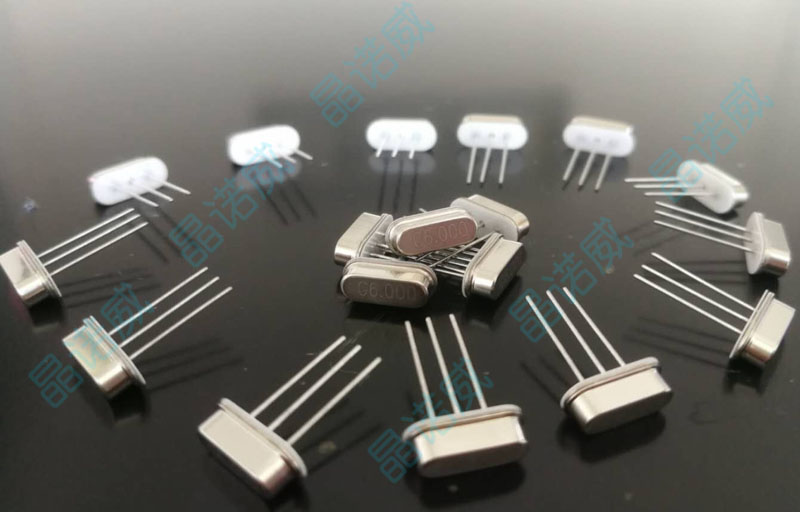

（三脚晶振产品图）

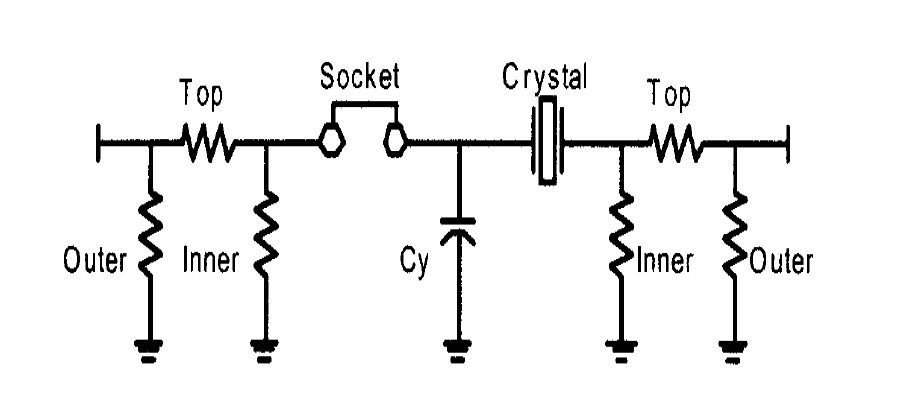

（晶振测试电路图）

中间脚连接电路板接地：

3rd Lead is Grounded, Ideal for EMI Sensitive Applications

1） 导走晶振周边电磁波（设备工作时，突然产生的强信号）对晶振的频率干扰，起到屏蔽信号作用，确保晶振稳定的正常工作。

2）导走静电，消除电路中产生的静电对电流的影响，从而达到消除干扰的目的，避免发生晶振不稳定工作的隐患。

另外，晶诺威科技建议需要针对晶振增加绝缘垫片，避免晶振因短路停振。

绝缘垫片：

1， 起到绝缘作用，避免因PCB板老化造成周边电路裸露与晶振两腿发生短路，引起晶振停振（晶振被烧掉）。
2， 防止可能残存的多余焊锡接触晶振的外壳（包括晶振基座），造成晶振腿与外壳之间的短路。

在变频器的电路板上，使用三脚晶振（中脚接地，屏蔽作用），再增加绝缘垫片（绝缘，避免短路），就可以从根本上杜绝因晶振异常工作可能造成的设备不正常工作的隐患。
