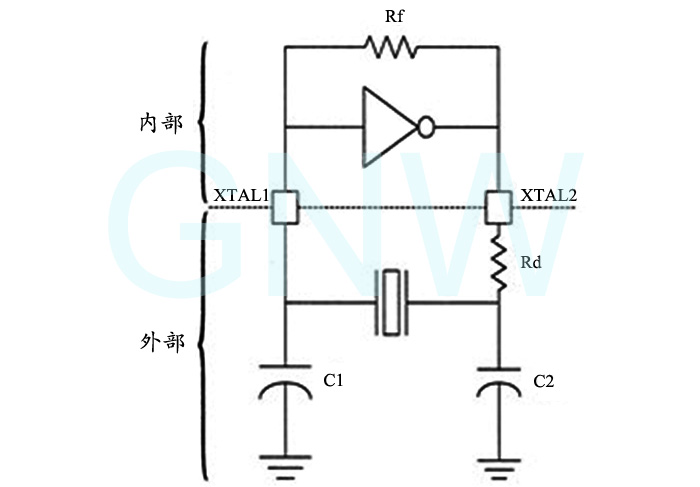

石英晶体谐振器的振荡电路图

负载电容的计算公式：

注：
1、 CL: 石英晶体谐振器的负载电容。

2、Cs: 指杂散电容，包括IC内部的杂散容值、电路板布线间的电容量、PCB板各层之间的寄生电容等。

3、C1 和 C2 :分别指石英晶体谐振器在电路应用中的两颗外接电容。

在振荡电路中，电容分两类：负载电容及外接电容，其作用简单解释如下：

1、负载电容：简称CL，指的是石英晶体谐振器的电气参数。 一般情况下，作为被动频率元器件的石英晶体谐振器在振荡电路中的作用是输出稳定的频率信号。负载电容的大小将对石英晶体谐振器的输出频率的精度及稳定性带来影响。

2、外接电容：简称 C1和 C2 ，其作用是用来调整输出频率、负性阻抗与激励功率的大小。

在振荡电路中，电阻也分两类：阻尼电阻及反馈电阻，其作用简单解释如下：

1、阻尼电阻：简称Rd，又名限流电阻，其作用是用来降低通过石英晶体谐振器的电流强度，以达到降低频率振荡幅度的目的。

2、反馈电阻：简称 Rf ，其作用是用来反馈电流与信号至输入端或调整OP放大器的增益值(gm)。
