关于晶振电路在PCBA上的重要作用，晶诺威科技解释如下：
晶振电路在PCBA上起着至关重要的作用，如果晶振坏了，会导致一系列程序逻辑紊乱，不良现象也因晶振负责的功能不同而异。现在就简单介绍几种常见的不良现象：
1、晶振32.768KHz，一般这颗晶振在PCBA上负责时间功能，因此，它也被我们经常称为“表晶”。若它坏了，电子设备上的时间也就跟着坏了。若晶振32.768KHz频率偏正向，时钟的时间就会偏快；反之，若晶振32.768KHz频率偏负向，时钟的时间就会偏慢。该颗晶振的精度与外接电容的匹配关系直接决定了时钟是否时间准确运行。
另外，需要指出的是，因为方案不同，晶振32.768KHz在一些无线音响设备上负责滤波的作用，若晶振坏了，音响音质会出现杂音。
还有一种情况，晶振32.768KHz在PCBA上起着开机系统逻辑检测功能。若晶振坏了，PCBA上电后，IC无法捕捉到晶振频率信号，则无法完成诊断工作，直接导致电子产品不开机。
2、晶振24MHz，这颗晶振一般情况下负责开机作用。若它坏了，可能会导致不开机。
3、晶振6MHz 、27MHz、50MHz及54MHz，负责监视器的视频画质功能。若晶振坏了，可能导致黑白监视器没有画面，或者彩色监视器没有色彩，严重的将导致监视器播放不流畅或者没有画面。
4、晶振25MHz，该频点晶振主要负责开机诊断及网关，主要应用于通讯设备，如网卡、机等，若它坏了，会导致电子产品不连网或不开机。
5、晶振16MHz、26MHz、 32 MHz，、37.4MHz主要负责蓝牙模组的蓝牙数据连接及传输功能，若它坏了，可能导致设备之间无法配对成功或连接后反复断线。
6、晶振26MHz、40MHz，负责WiFi模组的无线上网功能，若它坏了，跟蓝牙同理，可能导致设备无法连接无线网络或连接后反复断线。
7、晶振8MHz，若是应用在无人机上，若它坏了，无人机可能会失去遥控的灵活性，甚至失去遥控功能。
8、晶振 19.2MHz 、26.000MHz ， 若应用于GPS定位模块，若晶振坏了，将导致电子产品的定位功能不准或失效。
拓展阅读：外接晶振的作用

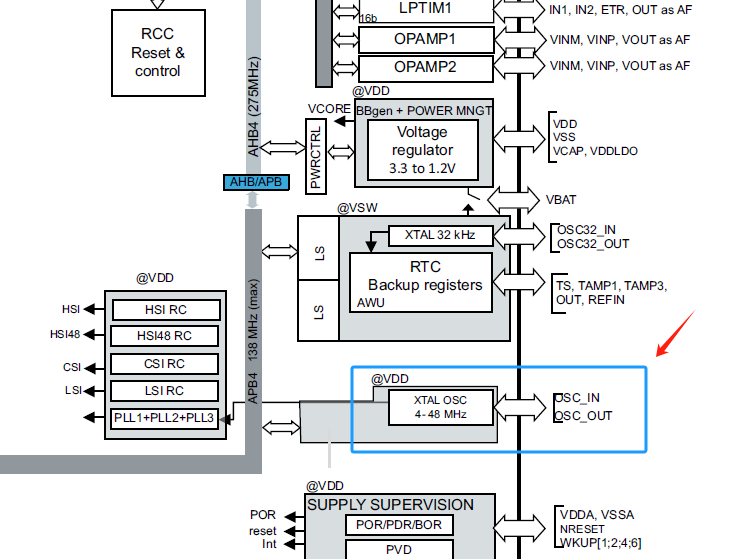

外接晶振的作用是为电子设备提供稳定且精确的时钟信号，确保系统正常运行。具体作用如下：
1、提供时钟信号
晶振产生稳定的频率信号，作为微控制器、处理器等芯片的时钟源，确保各部件同步工作。
2、确保时序准确
晶振的高精度频率信号保证设备内部操作的时序准确，避免数据错误或系统故障。
3、提高系统稳定性
晶振的频率稳定性强，受温度、电压等环境影响小，有助于系统长期稳定运行。
4、支持通信协议
许多通信协议（如UART、I2C、SPI）依赖精确的时钟信号，晶振确保通信的准确性和可靠性。
5、实现频率合成
晶振可作为频率合成器的参考源，倍频生成设备所需的各种频率信号。
6、降低功耗
相比内置振荡器，外接晶振通常功耗更低，适合对功耗敏感的设备。
7、增强抗干扰能力
外接晶振的抗干扰性能优于内置振荡器，适用于复杂电磁环境。
