晶振负性阻抗

英文名称：Negative Resistance

英文简称： – R

负性阻抗是指振荡电路为了提高晶振起振能力而通过设计途径来增加的反向补偿参数指标。

特别提醒：振荡电路上必需提供足够的多的补偿值来补偿晶振振动时的机械能损失。负性阻抗不是晶振的内置参数， 而是振荡电路的一项重要参数。

振荡电路负性阻抗的要求：

若要获得稳定的振荡电路，振荡IC的负性阻抗（-R）至少为晶振的5倍以上，即值|-R|>5R。举例来说：如果晶振阻抗为30Ω，那么IC的负性阻抗需要在-150Ω以下的条件下，才能保障振荡回路的稳定性。

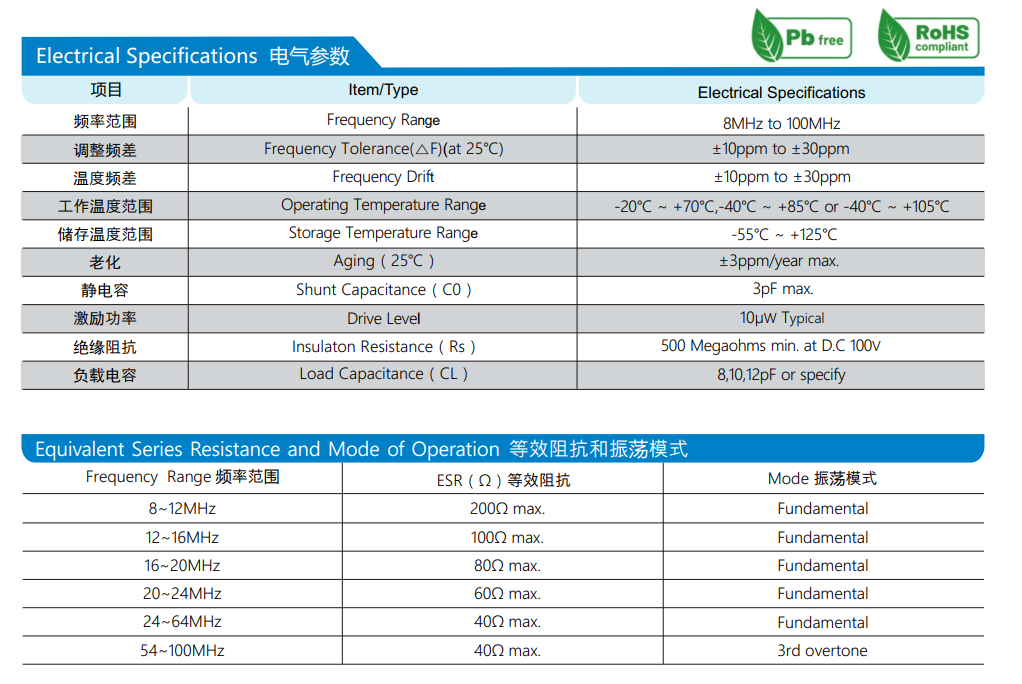

举例：晶诺威科技产无源贴片晶振SMD3225电气参数（含电阻ESR）如下：

负性阻抗的测试目的：

量测负性阻抗目的是为了避免晶振无法起振。为杜绝晶振停振问题发生，负性阻抗一般至少为等效串联电阻(ESR)的5倍以上。若负性阻抗太小就会存在晶振偶尔不起振的隐患。

负性阻抗的测试方法:

1、给晶振频率输出端串接一颗可变电阻，将可变电阻调至最小值。

2、给PCBA上电，让电路正常工作。

3、调整可变电阻，将电阻值调大，直至晶振不起振。

4、确定晶振不起振后，再将可变电阻调小，并观测晶振波形。

5、缓慢将可变电阻调小，直至晶振振荡波形显示正常后，关闭电源。

6、再打开电源，若晶振依旧可以起振，则将此时的可变电阻上的电阻值与示波器所测得的晶振自身电阻值相加，得数即为负性阻抗值。
