提及晶振的工作电压，必须首要说明的是只有有源晶振才有工作电压这项参数。无源晶振则没有工作电压这个参数，清楚这一点，是解决问题的步。

有源晶振指已内置IC振荡电路，提供电源就有波形输出的石英晶体振荡器。

因此，有源晶振需要提供电源输入，一般输入电压值为1.8V、2.8V、3.3V或5V。一般情况下，输入电压值越低，说明晶振功耗越小，负载也越小。输入电压越高，功耗越大，负载也会越大。针对有源晶振应该严格按照额定输入电压值来提供电压，允许上下波动范围为额定电压的±10%。如果输入电压过低或过高，都会严重影响有源晶振的正常工作，尤其是电压过高时，电流很可能会击穿有源晶振，造成有源晶振破坏。

需要提醒的是：

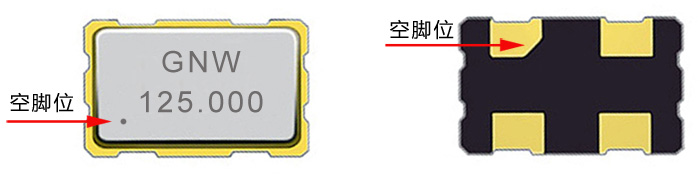

有源晶振存在方向性。在焊接前，务必先确认有源晶振焊盘空脚位，才能正确贴片。若贴错方向，则极易被电流击穿损坏。建议先找到有源晶振的空脚位进行准确定位。晶诺威科技有源晶振OSC7050产品图如下：

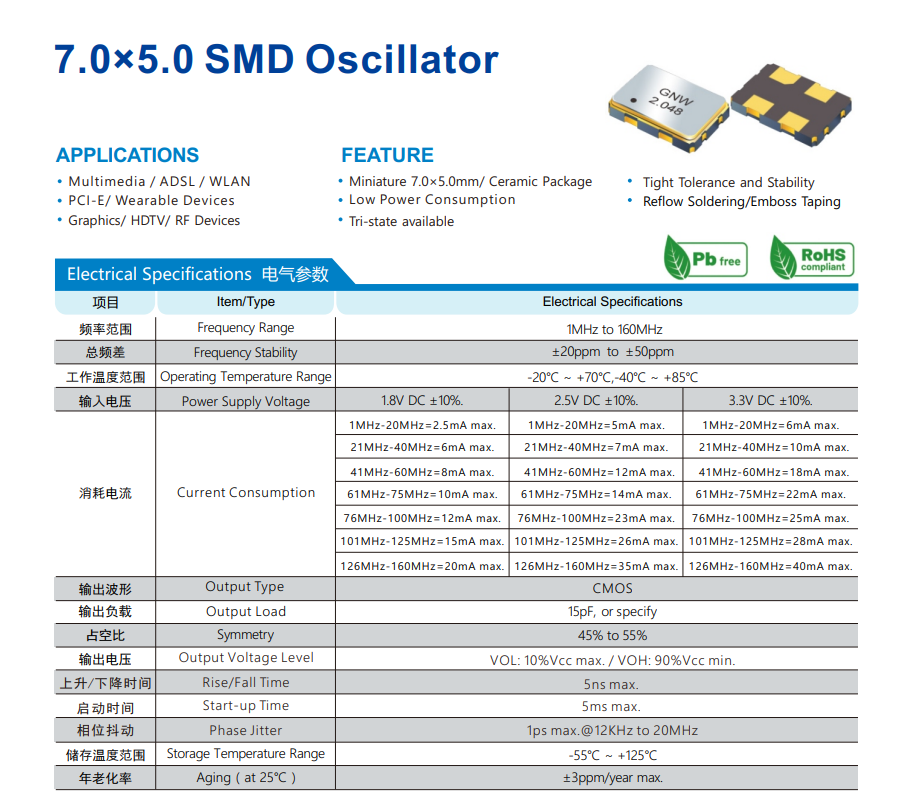

晶诺威科技有源晶振OSC7050电气参数如下：

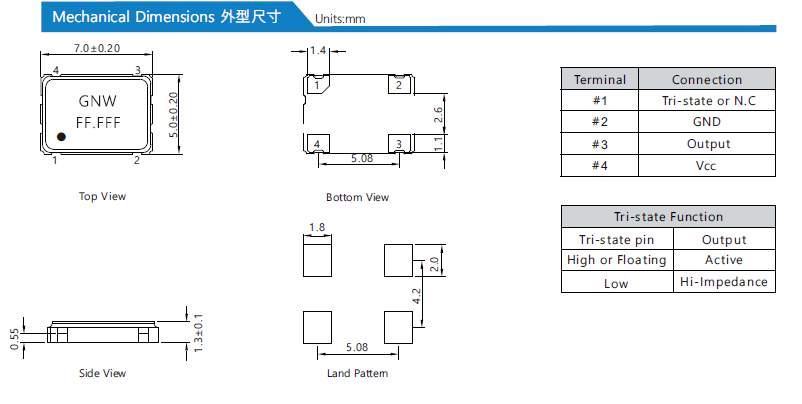

晶诺威科技有源晶振OSC7050尺寸及引脚说明如下：

关于无源晶振为Crystal（晶体）和有源晶振Oscillator（振荡器）的解释说明

在电子学上，通常将含有晶体管元件的电路称作“有源电路”（如有源音箱、有源滤波器等），而仅由阻容元件组成的电路称作“无源电路”。电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名称不同，无源晶振为Crystal（晶体），而有源晶振则叫做Oscillator（振荡器）。无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件。
