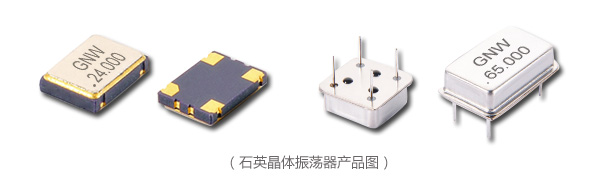

在晶振产品领域，石英晶体振荡器指的是有源晶振，而石英晶体谐振器则是指无源晶振。晶振为这两类产品的统称。

应用区别：

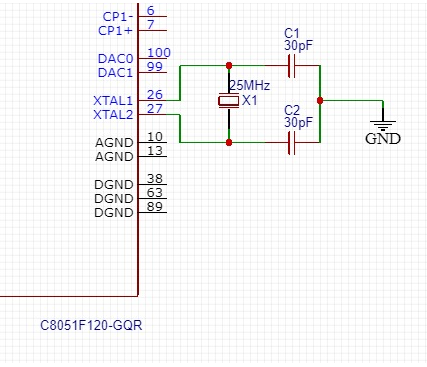

无源晶振需要与外接电容与之匹配使用，其输出频率的精度容易受到外接电容大小及周边杂散电路产生的电磁干扰的影响。

有源晶振不需要匹配外接电容，其频率信号相对稳定，在很大程度上减少了电路板杂散信号对它的干扰。

石英晶体振荡器基本工作原理：

已内置“晶体+IC振荡电路”。只要提供合适电源，就会输出波形。

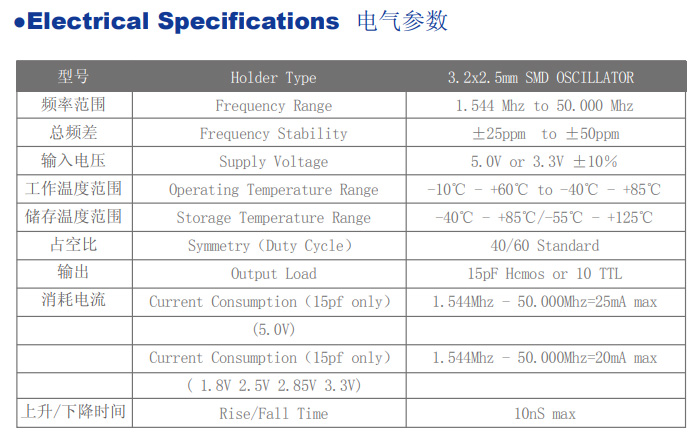

石英晶体振荡器电气参数：

石英晶体振荡器通常用法：

一脚悬空，二脚接地，三脚接输出，四脚接电压。

石英晶体振荡器输出波形方式：

方波或正弦波

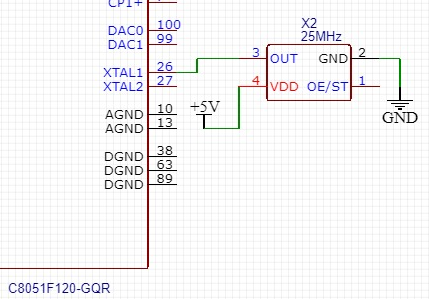

※ 附石英晶体振荡器测试电路图

小贴士：What is an Oscillator? 什么是振荡器？

What is an Oscillator? An oscillator provides a source of repetitive A.C. signal across its output terminals without needing any input (except a D.C. supply). The signal generated by the oscillator is usually of constant amplitude. The wave shape and amplitude are determined by the design of the oscillator circuit and choice of component values.

什么是振荡器？振荡器在其输出端上提供重复交流信号源，而无需任何输入（直流电源除外）。振荡器产生的信号通常具有恒定的幅度。波形和振幅由振荡器电路的设计和元件值的选择决定。
