在使用外部晶振作为芯片的时钟信号源时，晶振的两个引脚需要分别串联两颗与之匹配的电容。千万不要小窥这两颗电容，如果没有它们，一般情况下晶振就无法正常工作。原理如下：
芯片晶振引脚的内部通常是一个反相器，芯片晶振的两个引脚之间还需要连接一个电阻，使反相器在振荡初始时处与线性状态，但这个电阻一般集成在芯片的内部，反相器就好像一个有很大增益的放大器，为了方便起振，晶振连接在芯片晶振引脚的输入和输出之间，等效为一个并联谐振回路， 振荡的频率就是石英晶振的并联谐振频率。
晶振旁边的两个电容需要接地，其实就是电容三点式电路的分压电容，接地点就是分压点，以分压点为参考点，振荡引脚的输入和输出是反相的，但从晶振两端来看，形成一个正反馈来保证电路能够持续振荡。

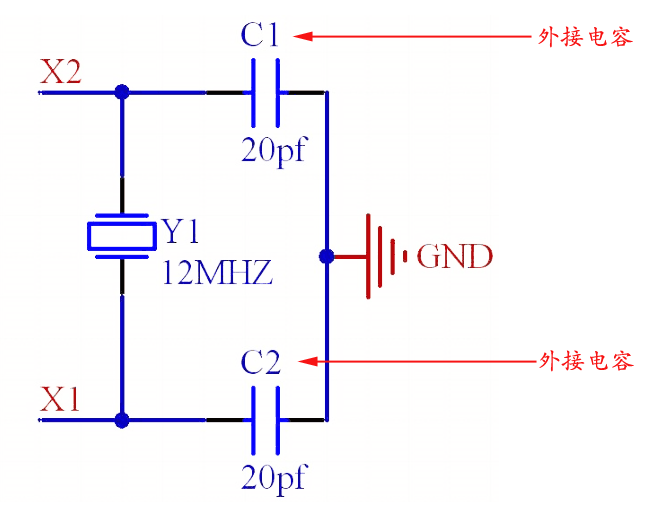

芯片设计的时候，其实这两个电容就已经形成，一般是容量相等，但容量比较小，不一定适合很宽的振荡频率范围，所以需要外接两颗负载电容。C1和C2是电路板和包括IC 和晶振在内的组件的总电容值。
晶振和外接电容布线注意事项：
为了让晶振能够可靠、稳定的起振，在布线设计时，需要考虑让晶振和外接电容尽量靠近芯片。
拓展阅读：增加两颗外接电容的作用
1、增加频率稳定
在不同的工作条件下，如电源电压波动或者温度变化，增加两颗电容可以提供更好的谐振频率。
2、补偿频率公差
无源晶振的标称负载电容，通常是一个范围，并非固定值，增加两颗电容可以灵活的调整实际的负载电容，适当补偿频率公差。
3、灵活设计电路
增加两颗电容使电路设计更灵活，工程师可根据实际应用需求来调整谐振回路的特性。
