VCXO压控晶振工作原理

通常使用 AT 切石英晶体谐振器，通过在振荡回路中引入一个可调元件，来实现振荡频率随压控电压调节的功能。可调元件通常为变容二极管。压控晶振变容管是一种电容可以随着外加电压而改变电容值的元件，通过改变加在变容管上的电压，使得石英晶体谐振器的负载电容发生变化，从而谐振回路的谐振频率随之变化，达到压控目的。

晶诺威科技低相噪标准型压控振荡器/压控晶振/VCXO压控振荡器也称为压控晶振，晶诺威科技网站把GENUWAY提供的压控石英振荡器称为“电压控制振荡器”，英文名称为Voltage-Controlled Crystal Oscillator简称为VCXO，意思都一样。

压控振荡器是一种低相噪晶振，输出频率与输入控制电压有对应函数关系，GENUWAY压控石英振荡器常规系列的典型频率变化是±30ppm或±50ppm两种，这是因为高品质系数(Quality Factor,or Q Factor)的石英振荡器只会产生少量的频率范围位移。

石英晶体谐振器作为压控晶振中的关键元件，其指标对压控晶振的压控频偏有很大影响。将石英晶体谐振器与一负载电容 CL 串联，并忽略谐振器的损耗，则谐振器的相对频率偏移：ΔfLfR=Cq2/（C0+CL）。

晶诺威科技产压控晶振VCXO规格参数

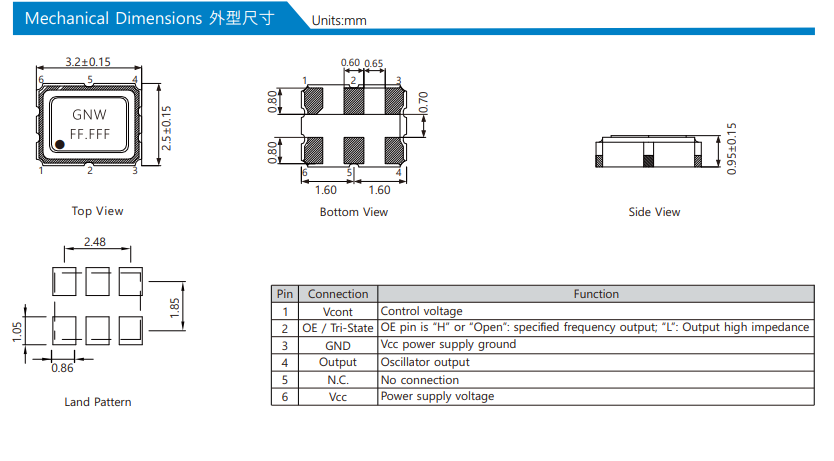

1、VCXO3225压控晶振主要参数

频率范围：10MHz to 250MHz

体积：3.2×2.5×0.95mm

工作电压：2.5V or 3.3V

调整频差：±25ppm

工作温度（°C）：-40~+85

输出方式：CMOS方波

占空比：45% to 55%

上升/下降时间：5ns Max

功耗：50mA Max

2、VCXO5032压控晶振主要参数

频率范围：10MHz to 250MHz

体积：5.0×3.2×1.25mm

工作电压：2.5V or 3.3V

调整频差：±25ppm

工作温度（°C）：-40~+85

输出方式：CMOS方波

占空比：45% to 55%

上升/下降时间：5ns Max

功耗：50mA Max

特点优势

1、高精度、高稳定性、支持三态功能

2、宽范围牵引值

3、低相伴噪音、低抖动

4、绿色环保产品，通过RoHS和Pb Free认证

5、编带包装，适用自动安装，满足无铅焊接的回流温度曲线要求

6、压控晶振应用领域主要是：基站，光纤，服务器，网络通信，接收器等。

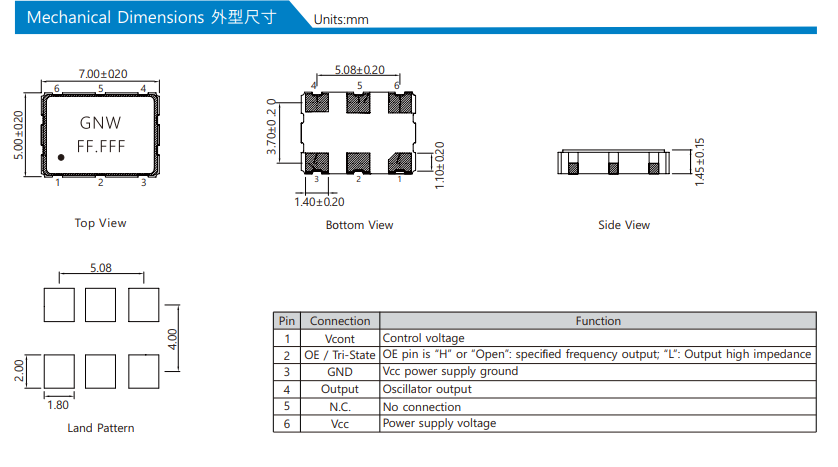

3、VCXO7050压控晶振主要参数

频率范围：10MHz to 250MHz

体积：7.0×5.0x1.45mm

工作电压：2.5V or 3.3V

调整频差：±25ppm

工作温度（°C）：-40~+85

输出方式：CMOS方波

占空比：45% to 55%

上升/下降时间：5ns Max

功耗：50mA Max

特点优势

1、高精度、高稳定性、支持三态功能

2、宽范围牵引值

3、低相伴噪音、低抖动

5、绿色环保产品，通过RoHS和Pb Free认证

6、编带包装，适用自动安装，满足无铅焊接的回流温度曲线要求

7、主要应用领域：基站，光纤，服务器，网络通信，接收器等。
