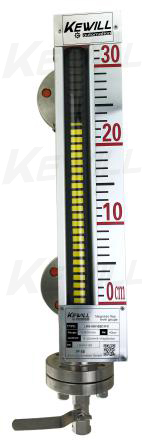

LMS磁性翻柱液位计是根据浮力原理(阿基米德定律)结合磁性耦合作用研制而成，当被测量容器中的液位升降时，液位计主导管内的浮子也随之升降，浮子内的磁钢通过磁耦合作用传递到现场指示器(标尺)，驱动黄、黑(或红白)翻柱转动。当液位上升时，翻柱有白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白交界处即为容器内介质液位计的实际高度。

LMS磁翻板液位计，用于对过程液位进行实时、准确、安全、可靠的连续测量。浮子采用360°环磁设计，壳体密封、硬抗压。指示器采用抽真空玻璃管封装技术，指示清晰，消除了传统玻璃管液位计常有的蒸汽冷凝和液体泄漏等问题。可提供全系列液位变送器和液位开关与磁翻板液位计配套应用，实现液位、界面等信号的远程监测及控制。

在磁翻板液位计远传接线之前，必须先完成磁翻板液位计的接线。如果连接错误，测量结果会不准确，严重的会直接造成仪器的损坏，所以我们在接线时要小心操作。下面说一下磁瓣液位计接线的一些要求和相关注意事项。
磁翻板液位计接线操作过程中，需要注意以下几点：
1、接线时避开大容量变压器、电机或干扰源；
2、防爆型为保证防爆性能，必须按有关规定接线；
3、拧开接线盒的端子盖，将电缆穿过电缆接头，接到24VDC的两端；
4、按要求连接接地端；
5. 拧紧接线盒的端子盖。

磁翻板液位计有哪些特点

磁翻板液位计可用于检测各种塔、罐、罐、球形容器、锅炉等设备的介质液位。它的特点是：
1、集现场指示、远传、报警控制开关于一体，可自由调节，功能齐全。发光二色指示，连接直观，炫目，量程大，观察方向可随意改变。
2、磁瓣液位计应用范围广，安装方式多样，适用于任何介质的液位和界面的测量。
3、被测介质与指示器结构分离，密封性能好，防外露，可在高可靠性条件下进行高压、高温、耐腐蚀的液位测量。
4、采用精巧的磁钢校正器，可现场随意调整技术参数。
5、磁翻板液位计抗振性好，可在气液位波动较大的条件下工作。结构简单，安装方便，维护成本低。
