平板闸阀概述：

平板闸阀是闸阀种类中的一个分支，平板闸阀采用浮动式密封结构，适用于压力天然气、石油、化工、环保封输送管线、放空系统和油汽储存装置上。用来作为介质的接通和开关。并且设计上分为带导流孔平板闸阀，和不带导流孔平板闸阀。特别针对一些介质中含有大量杂质，可自动冲洗阀腔内的杂质。平板闸阀具有较强的耐磨、防腐、抗冲刷的特性。

平板闸阀工作原理：

平板闸阀的工作原理是升降式的，当平板闸阀开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，限位置时，导流孔与通道孔相重合，此时全开。平板闸阀关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成道密封。同时，将闸板压向出口端密封座上，成为双重密封。

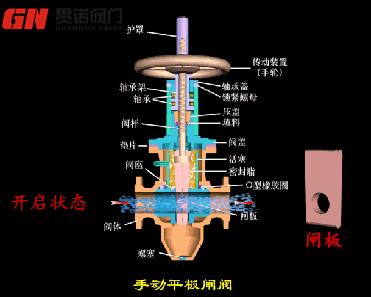

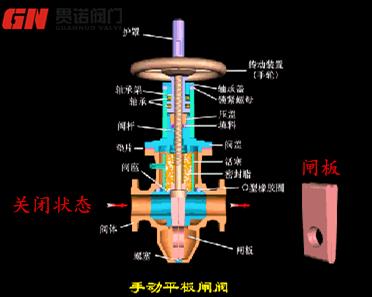

平板闸阀开关原理图：

平板闸阀优点：

1、平板闸阀阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封， 阀座采用密封面上镶嵌或堆焊不锈钢（或钴铬钨合金），具有对金属和金属对金属的双重密封，密封面同时清除闸板脏物的作用。

2、金属对金属密封的阀门，阀体外部设有注油脂结构，油脂通过注脂器，阀座进入阀门密封面，使阀门达到零泄漏。自密封的填料结构，密封性比普通石墨填料密封可靠，并且在填料密封面注入油脂，密封面达到无泄漏标准，解决了通用阀门跑、滴、漏的常见问题。

3、带导流孔阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。

4、本阀门采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能可靠，达到无泄漏，解决了通用阀门填料处最容易外漏的弊病。

5、阀门关闭时能自动卸掉内腔高压，保证使用安全。全封闭结构，防护性能好，可适应全天候要求。阀门设有指示杆或观察窗以表示阀门的启闭情况。由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优异同类产品的重要特征。

平板闸阀缺点：

当介质压力低时，金属密封面的密封力不足以达到满意的密封。相反当介质压力高时，如果密封面不用系统介质或外来介质润滑时，经常启闭就可能使密封面磨损过大。另一个不足是，在圆形流道上横向运动的圆形闸板只有当它处在阀门关位置的 50% 时，这种阀门对流量的控制才较敏感。而且，闸板在却断高速和高密度介质流时，会产生剧烈振动。如果将阀座做成V形通口并和闸板紧密的导向，则它也可用作节流。

平板闸阀选用原则：

1、石油、天然气的输送管线，选用单闸板或双闸板的平板闸阀。如需清扫管线的，选用单闸板或双闸板带导流孔的明杆平板闸阀。成品油的输送管线和贮存设备，选用无导流孔的单闸板或双闸板的平板闸阀。

2、石油、天然气的开采井口装置，选用暗杆浮动阀座带导流孔的单闸板或双闸板的平板闸阀，大多为API16A标准，压力等级为API2000、API3000、API5000、API10000、API15000、API20000。

3、带有悬浮颗粒介质的管道，选用刀型平板闸阀。城市煤气输送管线，选用单闸板或双闸板软密封明杆平板闸阀。自来水工程，选用单闸板或双闸板无导流孔明杆平板闸阀。
