有源晶振和无源晶振的差异是什么？在电路应用中有什么区别？

从名称来看：

无源晶振，全称为石英晶体谐振器，英文为Crystal，简写为XTAL。

有源晶振，全称为石英晶体振荡器，Crystal Oscillator。简写为OSC。

区别如下：

1、无源晶振不带电压，有源晶振带电压，名称也是因此而起。无源晶振自己不会起振，需要与外部电路配合才能输出时钟信号。有源晶振只要通电就能振荡，并输出时钟信号。

2、无源晶振为频率输入与输出两端，有源晶振单端频率输出硬件数字电路设计上的区别：无源晶振没有供电，但分频率输入脚和频率输出脚。有源晶振有供电，只有一端输出频率。

3、无源晶振贴片时没有方向性，有源晶振存在方向性无源晶振没有方向，正反向都可焊接，其功能没有差异。有源晶振具备方向性，因为只有一个频率输出脚，焊反了会存在“被烧坏”高风险。使用有源晶振的芯片上一般会标注XTAL_IN或者只标XTAL CLOCK之类的标识，把有源晶振的输出脚（OUTPUT）接上去即可。

4、两个脚的一定是无源晶振，带4个脚的就要认真辨别了，因为两者均有可能。无源晶振，只需要一个石英晶片就可以振荡，所以，晶片的两个脚就是无源晶振的最少数量的引脚。小尺寸无源晶振带2个接地脚，起外壳接地屏蔽作用。有源晶振至少需要三个脚：电源输入、接地、时钟信号输出，因此再加一个空脚或压控脚，就是4个脚了。

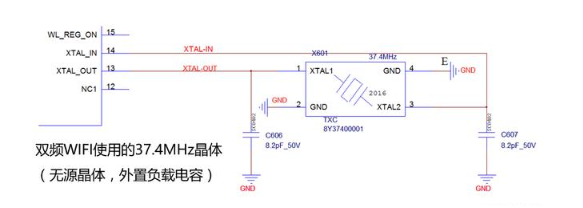

上图为某双频WIFI模块使用的37.4MHz为无源晶振，外接电容。（注意：不同负载电容的无源晶振对外接电容的要求不同）。

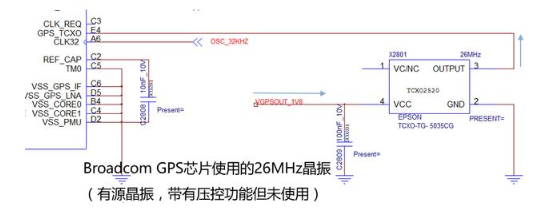

上图为某GPS芯片使用的有源26M晶振，带温补功能。

GPS对频率准确性要求很高，需要带温度补偿，才能保证信号精度。如上图某通信平台，LTE通信对射频信号准确性要求也很高，所以需要温补晶振。通过RF_AFC引脚可以控制晶振的输出频点，借此校正和基站之间的频率差异。

选择有源晶振还是无源晶振，主要基于芯片设计。若自带振荡电路，就采用无源晶振方案。而针对不带内部震荡电路的电路方案，则采用有源晶振。另外，若对频率控制有需求，则采用压控振荡器（VCXO），实现调节晶振震荡频率的目的。若需要满足耐高低温的晶振性能需求、或对晶振精度及稳定性有严格要求，则需要采用温补晶振（TCXO）或压控温补晶振（VCTCXO）电路设计方案。
