在有源晶振电路应用中，有源晶振（OSC、晶体振荡器）需要特别注意以下两点：

1. 有源晶振具有方向性，因此万万不可贴反，否则存在失效高风险。
2. 电源输入时，严格遵循规格书电压额定范围（±10%），否则若电压过高，同样容易造成电流烧坏有源晶振导致晶振失效。

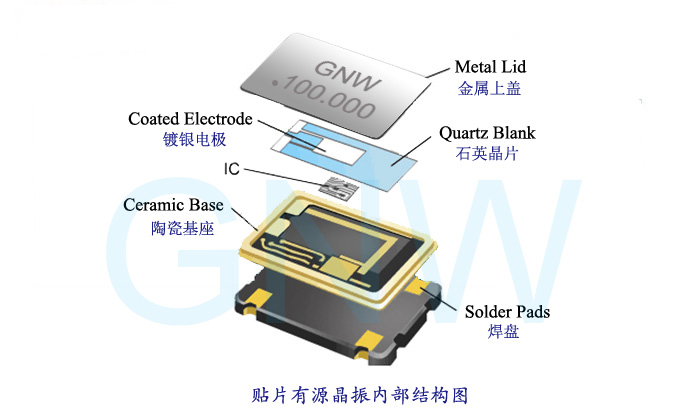

有源晶振（英文oscillator），全称为石英晶体振荡器，别名：振荡器，钟振，OSC。

有源晶振已内设IC，从基本原理上来讲，提供电源，即可频率输出，无需像无源晶振那样再匹配外接电容。

在有源晶振电路应用中，有源晶振的常见输入电压为1.8V至5V（参见晶振产品规格书），电压变化范围为±10%。

举例：

若额定电压为3.3V

输入电压范围为：2.97V~3.63V

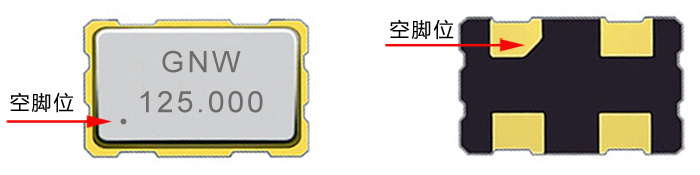

晶诺威科技生产的有源晶振方向识别方法如下：

• 已标注空脚位，即在丝印内容左下角标注一个圆点，指明这是空脚。

• 2、通过焊盘，同样也可以找到空脚位，代表空脚位的焊盘特征是明显“缺角”。如下图所示：

案例分析：

晶诺威科技有源晶振125MHz在客户端被烧坏案例如下：

有源晶振125MHz在焊接前，各项电气参数正常。在焊接后，发生停振现象。

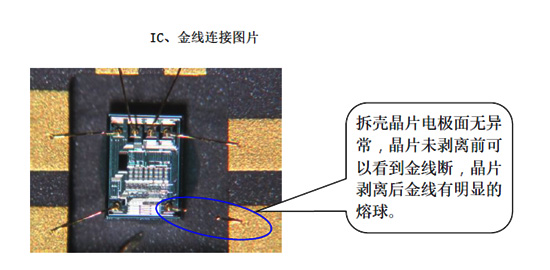

针对该晶振开盖检验，发现晶片电极面、IC无异常，金线表现为明显的熔断结球现象，从而造成电路断路。

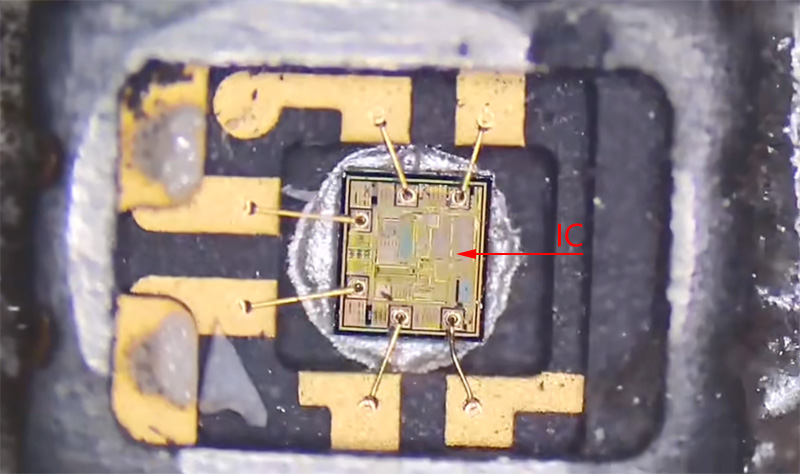

事实证明，电路板上电后，存在超压或/及电流，其程度强度已经超出有源晶振125MHz自身负荷，因此发生金线导线熔断，晶振内部电路断路，最终导致晶振停振不良现象发生。有源晶振内部IC金线正常连接图如下：
