贴片晶振分为无源晶振和有源晶振两种。通常情况下，常见的无源贴片晶振用“SMD”表示，而有源贴片晶振则用OSC表示，其实SMD只是“贴片”的意思，之所以后者用OSC，主要是在名称上区分于无源晶振，以免混淆。

无源晶振常常被称之为石英晶体谐振器、晶体等，英文为Crystal,或Quartz Crystal Resonator。

常见贴片晶振都有哪些重要参数？

晶诺威科技生产的无源贴片晶振主要参数如下：

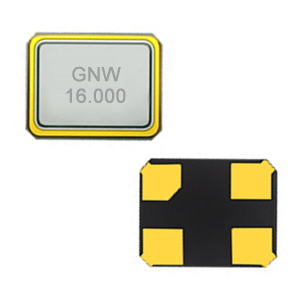

（无源贴片晶振产品图）

主要尺寸：SMD5032、SMD3225、SMD2520、SMD2016

温度频率偏差范围:±10ppm, ±20ppm, ±30ppm

负载电容: 9pF,12 pF, 15 pF, 18 pF, 20 pF

静态电容C0值：7pF

工作温度范围： -20℃~+70℃,-40℃~+85℃

激励功率：0.1mW（0.5mW值）

绝缘电阻IR：最小500MΩ

年老化率：±3ppm/年（变化值）

有源晶振常被称之为石英晶体振荡器、钟振、振荡器等，英文为Oscillator,或Quartz Crystal Oscillator。

晶诺威科技生产的有源贴片晶振主要参数如下：

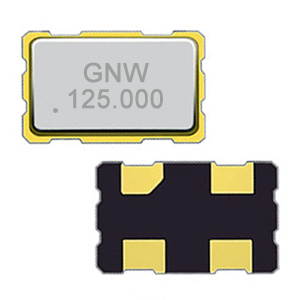

（有源贴片晶振产品图）

主要尺寸：OSC7050、OSC5032、OSC3225、OSC2520、OSC2016

工作电压范围(Vdd)： 1.8V~3.3V

工作温度范围： -20℃~+70℃,-40℃~+85℃

消耗电流： 10mA(值)

上/下沿时间： 5~8 ns

输出对称性：40%-60%

输出电压VOH：90%VDD, VOL：10%VDL

输出负载：15pF

启动时间：10ms(值)

详情请点击晶诺威科技晶振产品链接：晶振规格书PDF查看及下载
