石英晶振简称晶振，是指从一块石英晶体上按一定方位角切下的薄片—晶片。晶振是高精度和高稳定性的频率元件，被广泛应用于各类数字振荡电路中，为芯片提供时钟信号源，以便实现设备所有程序任务顺利完成逻辑化进程。

单片机电路中石英晶振符号是什么？

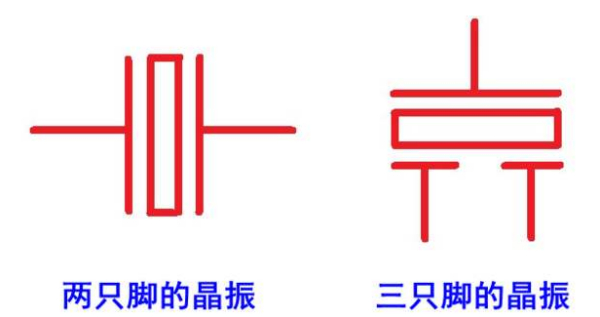

（电路中的晶振符号）

晶振在电路中用“X”、“Y”或者“Z”来表示。

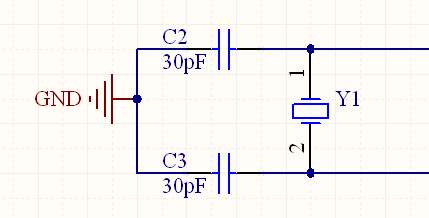

（电路中的晶振Y1）

晶振的作用是什么？

晶振通常分为有源晶振和无源晶振两个大类。无源晶振与有源晶振（谐振）的英文名称不同，无源晶振为Crystal（石英晶体谐振器），而有源晶振则叫做Oscillator（石英晶体振荡器）。

晶振电路

无源晶振需要芯片内部具备振荡器，而且晶振频率信号会受到起振电路的影响，因此需要精准匹配外围电路（电感、电容、电阻等），尤其是要注意电容与激励功率的匹配。而有源晶振不需要芯片内部振荡器。只要提供额定电压，就可产生稳定精准频率信号。

晶振频率

在单片机电路中常用到的晶振频率有32.768KHZ、12MHZ、16MHZ、24MHZ、26MHZ、27MHZ、32MHZ、54MHZ等。32.768KHZ这个频率的晶振一般被称之为表晶，因为它的主要作用是提供实时时钟，即RTC（REAL-TIME CLOCK；24MHZ一般负责开机；16MHZ、26MHZ、32MHZ负责无线连接，如蓝牙及WIFI。12MHZ、27MHZ、54MHZ负责视频显像；25MHZ负责网关等。

晶振精度

晶振精度单位是PPM，指晶振在指定工作温度范围内的误差，常见的精度范围有±10ppm、±20ppm 、±30ppm。频差范围越小说明晶振精度越高。总之，晶振的作用是为单片机正常工作提供稳定时钟信号源。若没有它，整个单片机就无法工作，数字电路也就无法实现相应功能。
