石英晶体的品质因数Q值是什么？

Q值：又称之为“品质因数”。Q值大，说明晶振内阻小、损耗小、需要的激励功率小、容易起振，晶振稳定性越好。

品质因数测试：

品质因数是衡量晶振能量损耗的指标。需使用网络分析仪测量晶振的谐振频率和带宽，计算品质因数，评估晶振的能量传递效率，以确保其具有较高的性能。

石英晶体谐振器在振荡电路中是作为谐振回路中使用的，其品质因数，即Q值是晶振的一个很重要的电气参数，它与晶体振荡器的频率稳定性有着密切的关系。如上所述，晶振Q值越高，则频率稳定性越好。

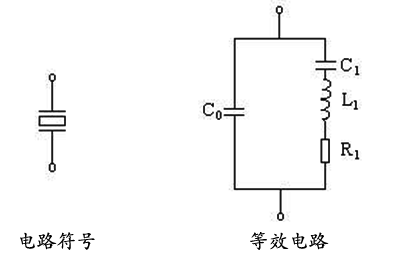

（晶振等效电路图）

石英晶体的品质因数是由它的动态参数决定的，在其等效电路中可以清楚的看到：

R1 、C1、L1是与石英晶体谐振器有关的参数，而C0则与石英晶体谐振器频率没有关系。

晶振谐振回路的品质因数的定义：Q=2π*回路内贮存的能量/每周内消耗的能量

由上式推导出品质因数Q: Q=W*L1/R1

注：

W=2πF

F为频率

L1为等效电感

R1为等效电阻

R1代表回路损耗，R1越小损耗越小，Q值越高，反之R1越大，Q值越低。若把它作为一个自由振荡回路，则可说明回路维持等幅振荡的情况，Q值高时振荡衰减减慢，Q值低时振荡衰减快。

石英晶体的品质因数Q值可达百万数量级，如石英表中常用的晶振32.768KHz品质因数：Q=w*L1/R1=2πf*L1/R1=2π*32768*107.9*100/(21*1000)=115*1000
