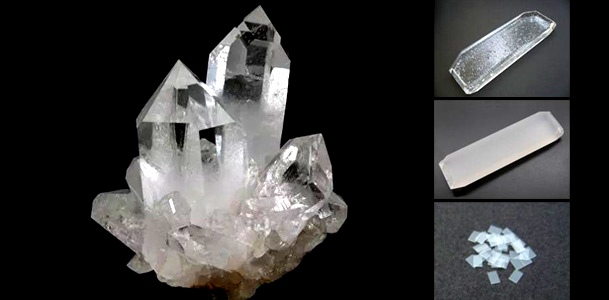

（石英晶体及石英晶片图片）

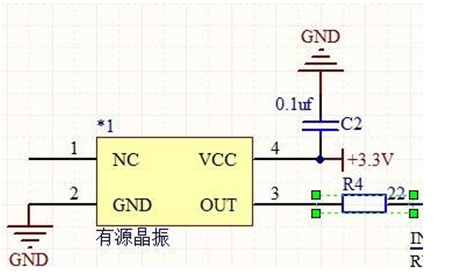

（有源晶振电路图例）

有源晶振之所以能获得比10万级更高的频率稳定性是由于采用石英晶体为核心部件，石英晶体具有以下优良性能:

• 石英晶体的谐振频率fq值决定了有源晶振的振荡频率，fq值的大小取决于石英晶片的尺寸，其物理性能和化学性能都十分稳定。石英晶体的尺寸受空气中的温度、湿度、气压等变化都影响极小，谐振频率fq值十分稳定，因而石英晶体上标志的标称频率是十分稳定的，从而使有源晶振具有很高的振荡频率稳定性。

• 石英晶体具有很高的品质因数。普通的LC回路的Q值只有200-300，而石英晶体的Q值达到10万级或百万级，因而，石英晶体呈现的等效电抗x随频率的变化极其陡峭。当频率不稳定因素使振荡回路的电抗产生±△X变化时，晶体振荡频繁f发生微量变化，高Q的石英晶体回路的电抗产生±△X变化抵偿外界因素变化的影响，使整个回路的总电抗 和∑X = 0,维持了反馈相位的平衡，从而在晶体管参数、负载、供电电压、温度等因素发生改变时维持晶体振荡频率温度不变。

• 晶体管和石英晶体等有源器件接入系数极小，减弱了晶体管的输出/输入电容等参数以外电路中的不稳定因素对有源晶振频率的影响，提高有源晶振的频率温度度。石英晶体的等效阻抗很大，它与晶体管等有源器件只要保持较松的耦合就能维持振荡，石英晶体与晶体管的接入系数p大 约是1000—10000量级。
