一、产品概述

1.产品名称:BX51-系列防爆照明(动力)配电箱

2.产品型号及其含义：

       BX51-F□/□K□□□□T□

                                     W-户外(不要求不注)

S- 防水

特殊要求

出线口螺纹/数量(单口不注)

出线口方向    D-上出线

X-下出线

进线口螺纹/数量(单口不注)

进线口方向   D-上进线

X-下进线

                                                 带开关/开关电流(不带不注)

                                                 支路电流

                                                 支路

                                                 粉尘防爆(不是不注)

设计序号

箱挂式

M-照明

D-动力

防爆

3.产品防爆型式为:复合型、粉尘防爆，标志为“ExdeⅡBT4”、“ExdeⅡCT4”、“ ExdeⅡBT5” 、“ExdeⅡCT5”、 “ ExdeⅡBT6” 、“ExdeⅡCT6”、 “DIP A20 TA,T6”。

4.产品执行标准: GB3836.1～3-2000、 GB12476.1-2000、JB6749-1993。

二、主要用途和适用范围

BX51-系列防爆防爆照明(动力)配电箱(以下简称配电箱)，配电箱可在在1区、2区，

1

ⅡA、ⅡB、ⅡC类T1～T6组爆炸性气体环境或蒸气环境及20区、21区、22区可燃性粉尘环境中，主要用于交流50Hz电压至380/220V、电流至100A的线路中作为照明或动力配电之用。本产品具有过载、短路保护功能。

配电箱在下列条件下能可靠地工作：

（1）环境气压86～110kPa；

（2）周围环境温度为-20～+40℃；

（3）空气相对湿度不大于95%（当温度在+25℃）；

（4）适用于1区、2区，ⅡA、ⅡB、ⅡC类T1～T6组爆炸性气体环境或蒸气环境或20区、21区、22区可燃性粉尘环境中；

（5）在无破坏金属和绝缘性能的腐蚀性气体及蒸汽和尘埃集中的地方；

（6）在无显著摇动和冲击振动的地方；

(7) 与垂直面的安装倾斜度不大于5°；

（8）能防滴水及其他液体侵入的地方；

(9) 污染等级3级；

（10）安装类别Ⅱ类。

三、主要规格及技术参数见表1

表1

注：*特殊要求可达IP65

四、产品外形及安装尺寸(见图1)

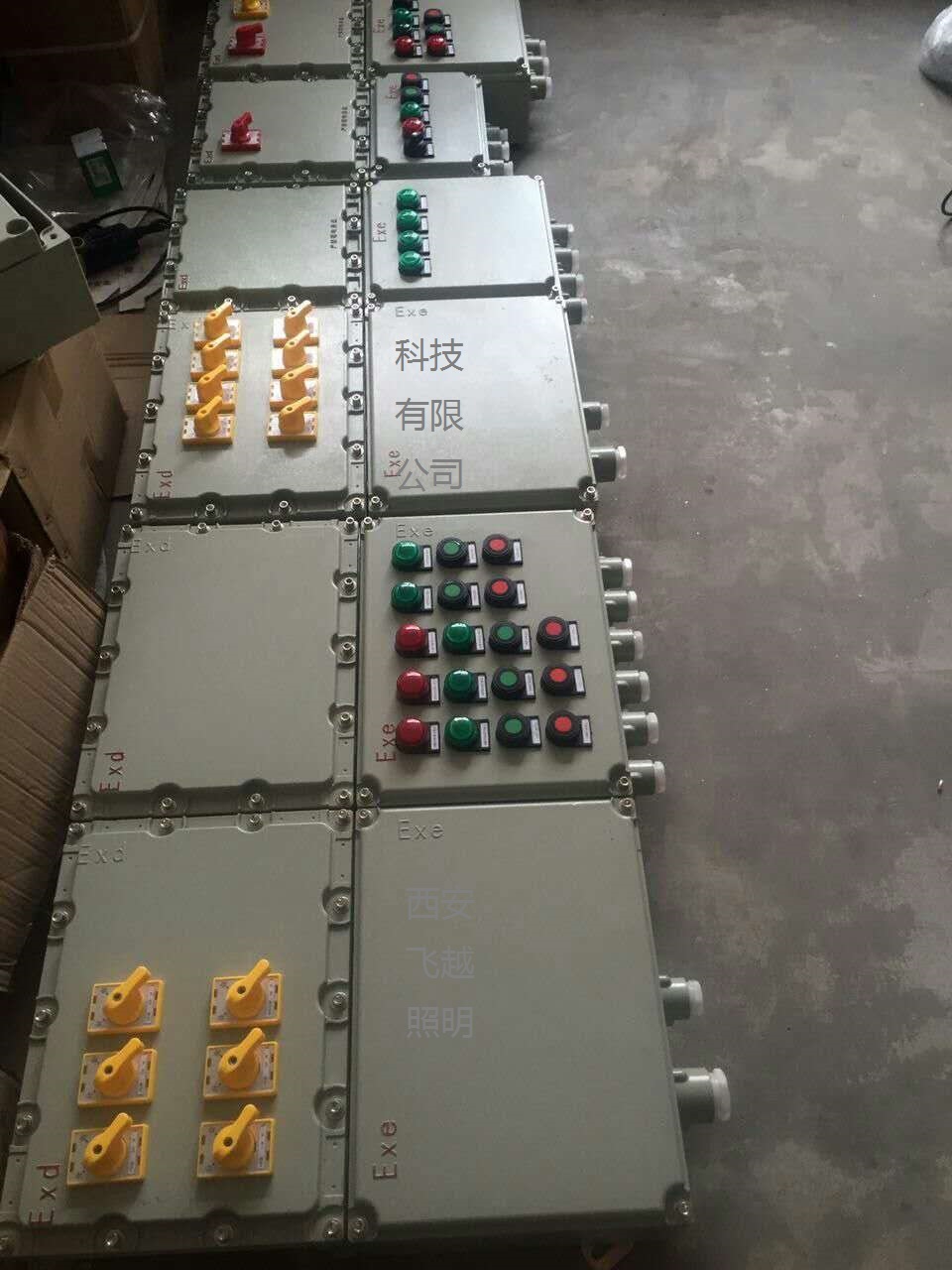

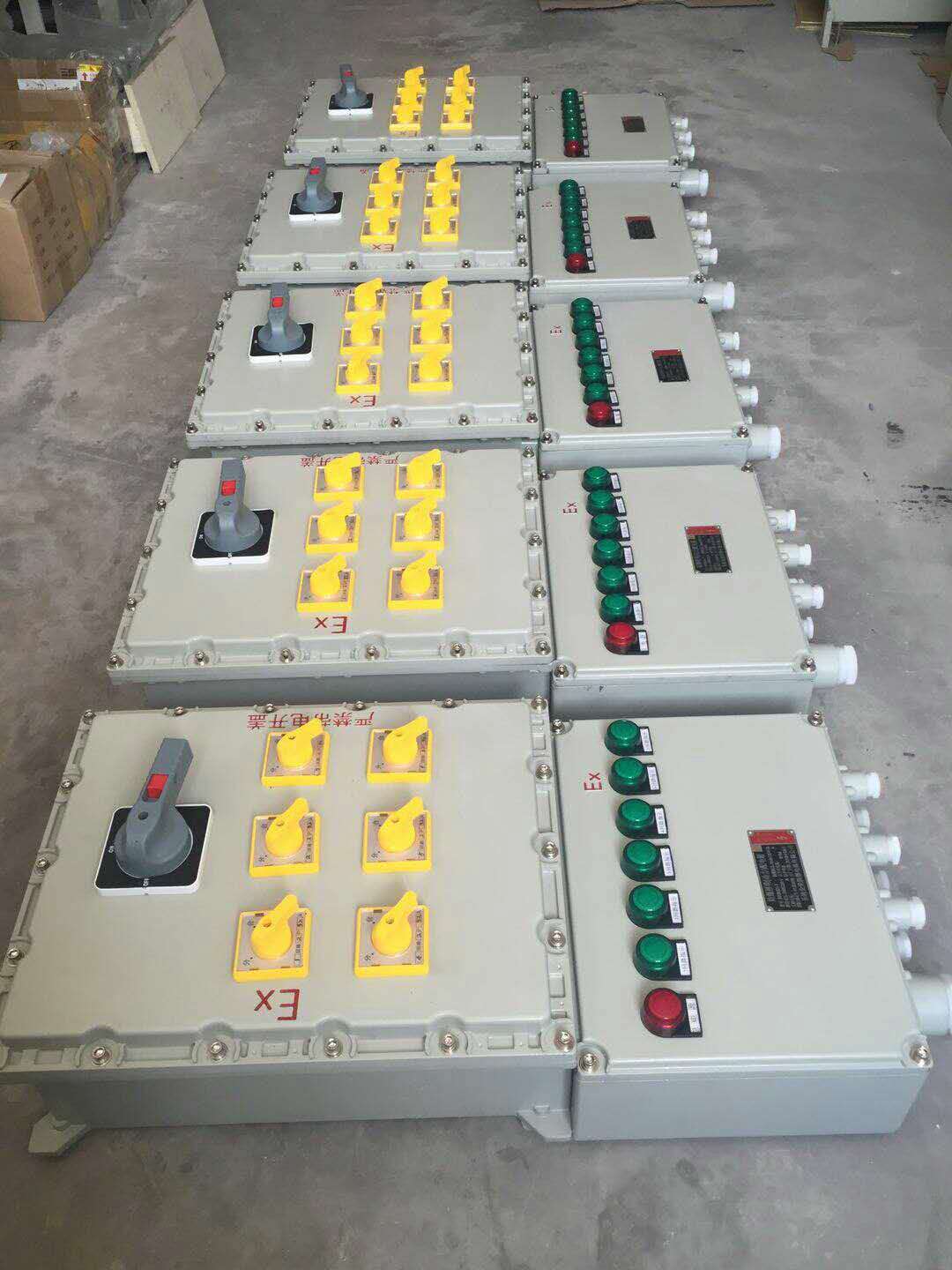

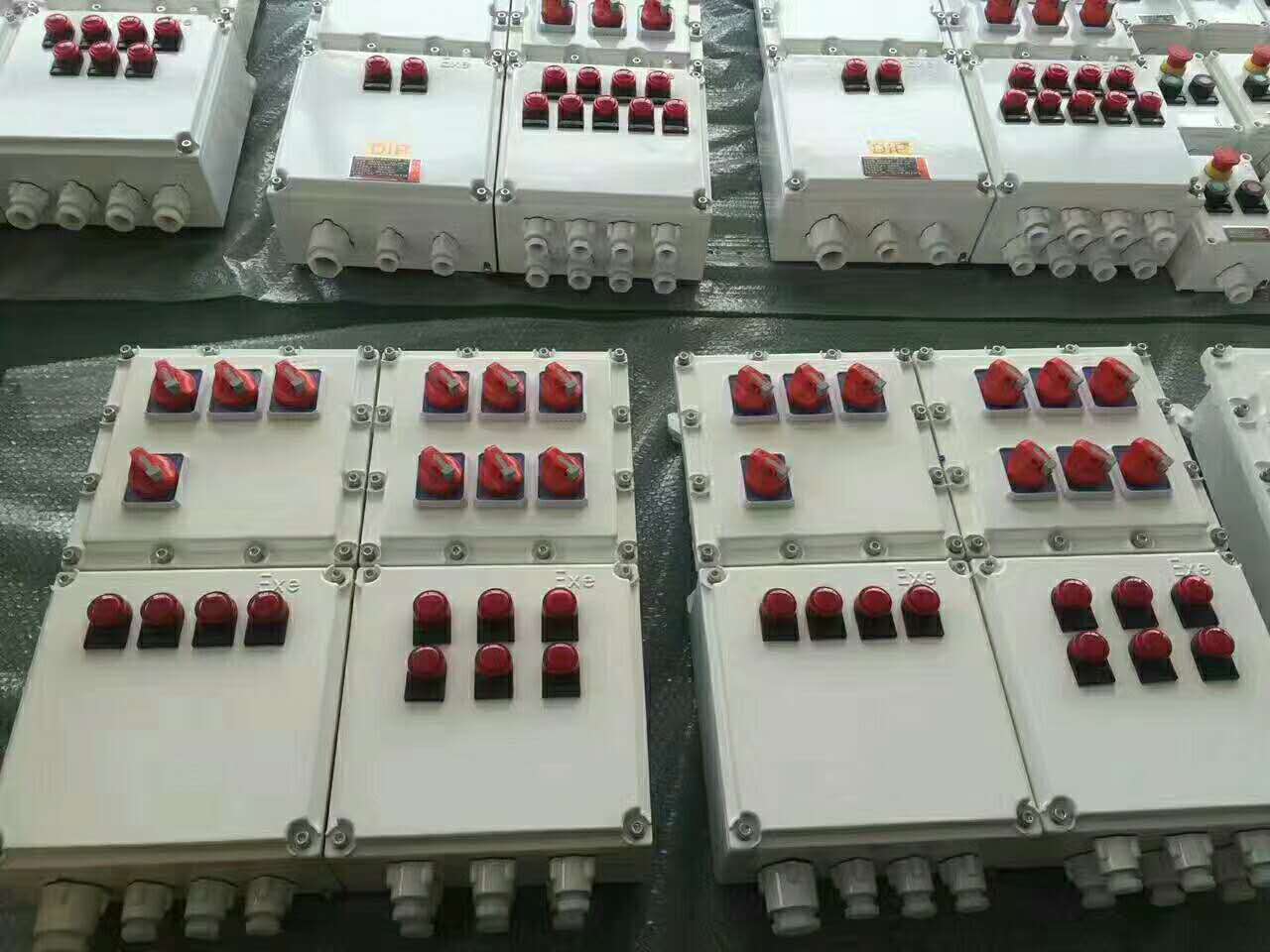

五、结构特点

2

本产品为（隔爆、增安）复合型防爆结构、粉尘防爆结构，为组合式防爆电气产品。配电箱防爆主腔为圆形止口隔爆结构,接线箱为增安型及粉尘防爆。铝合金外壳,表面静电喷塑,外形美观。电缆或钢管布线，通过引入装置的密封圈在接线腔内与接线端子相接。壳内外均设有接地螺钉。

六、使用与维护

1. 配电箱安装前应检查铭牌上所列基本技术数据是否符合实际使用条件。

2.用相当于直径φ14mm～φ56mm电缆引入线，以橡胶密封圈、垫圈和压紧螺母将所引入电缆压紧，使之密封，并防止拔脱，所用电缆小外径见密封圈断面标记。

3.电缆接地线应可靠的接地。

4.使用前应检查接线是否正确,外壳上各紧固螺钉(螺栓)是否旋紧。

5.维修时“严禁带电开盖”并不得磕碰、损伤隔爆面，并涂204-1防锈油。

6.维修中,若发现引入装置的密封圈有老化现象,应及时用同规格、尺寸更换,以确保防爆性能

七、运输、储存

1配电箱在运输过程中,应防止撞击或强烈震动,并应有防止雨雪侵袭的措施。

2.配电箱应贮存在空气流通、无滴水和液体侵袭，环境温度不高于＋40℃，不低于－25℃，空气相对湿度不大于98％(＋25℃)的仓库中。

3.在存放配电箱的周围环境中,不应含有破坏金属和其绝缘的腐蚀性气体。

八、随机文件

1.产品使用说明书；

2.产品合格证。

九、定货须知

1.定货时请注明配电箱的完整型号、名称及数量。

2.设备如有故障请及时与厂方联系。
