从最基本时钟信号电路图来看，无源晶振和有源晶振在实际应用中具有哪些区别呢？
简单来讲，晶振工作原理就是利用石英晶体的压电效应物理特性，通过芯片提供晶振起振所需激励功率，石英晶片就会发生形变产生振动频率，再结合外部电路，提供时钟信号给IC，IC整合时钟信号后再交由下级电路输出。

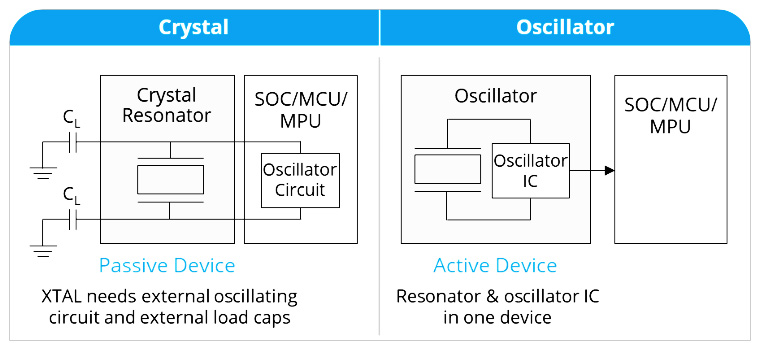

晶振分为无源晶振与有源晶振两大类，其应用电路差异如下：

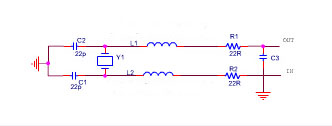

（无源晶振电路图例）
从无源晶振电路图可以看出，其设计需要精确匹配外围电路（主要为外接电容与晶振负载电容的匹配）才能正常工作。

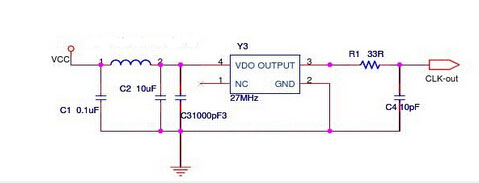

（有源晶振电路图例）

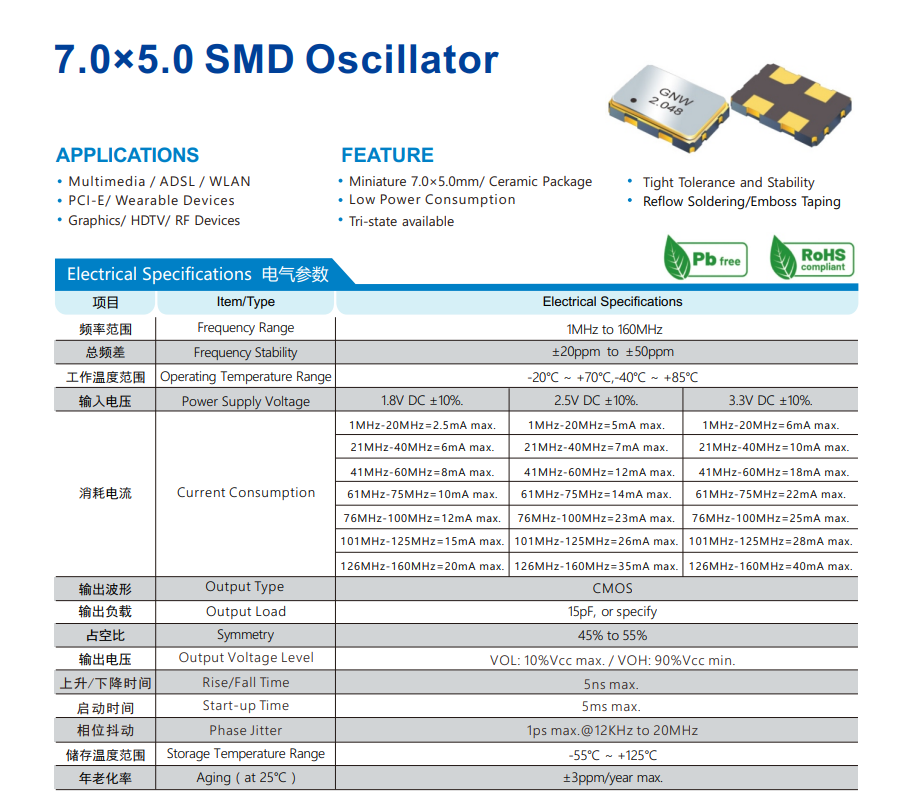

有源晶振实质上是无源晶振与IC逻辑电路的组合，因此可以说有源晶振已自身形成一套完整集成电路。在有源晶振应用中，只需找对电压输入脚位，提供有源晶振规格书规定的电压就可以了。常见输入电压为：1.8V、2.8V、3.3V。电压允许变化范围为±10%。晶诺威科技产有源晶振OSC7050电气参数如下：
1、有源晶振无需外接电容。
2、有源晶振脚位具有方向性，贴反可能会烧坏。

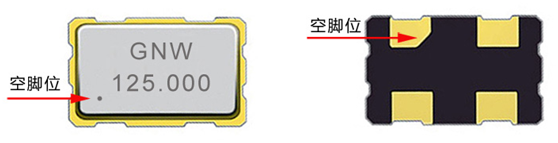

附晶诺威科技有源晶振产品脚位识别图：
