晶振为什么测不到波形?

2025年12月30日 08:52:58      来源:深圳市晶诺威科技有限公司 >> 进入该公司展台      阅读量:1

分享:

晶振为什么测不到波形?

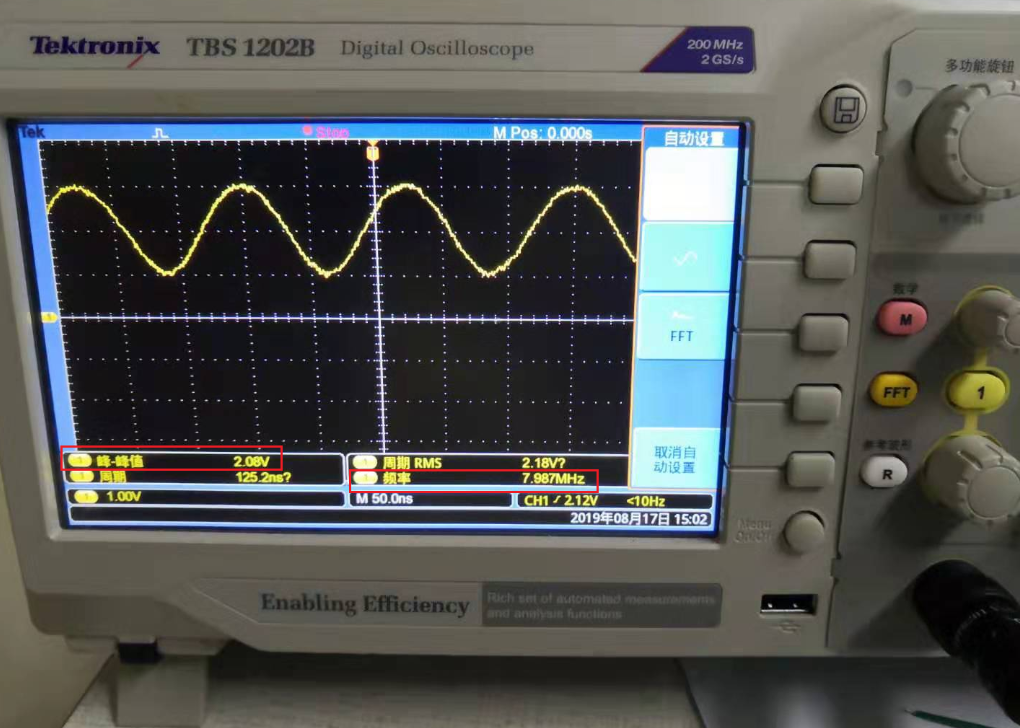

(使用示波器实测8MHz无源晶振输出波形为正弦波,振幅为2.08V)

若芯片正常工作,即说明晶振输出频率正常。

在使用示波器测晶振引脚时,晶振测不到波形是什么原因呢?

分析原因主要为示波器没有调整好,示波器探头自身带负载,会造成对晶振频率信号的衰减作用。具体做法是将示波器的衰减探头由X1调到X10档,当频率及波形幅度适当的话,即可看到正常的正弦波。

无源晶振的脚位没有方向性,因此测其频率输出脚或输入脚都可以。

如果测试方法正确,却依旧测不到波形,只能说明两个问题:一是晶振本身损坏,此时可以尝试做一个交换实验;二是晶振电路没有满足晶振起振条件,造成晶振没有起振。
