适用范围

1.  1区、2区危险气体场所;

2.ⅡA、ⅡB、ⅡC类T1-T6组爆炸性气体或蒸气环境;

3.  户内、户外(IP54，IP65*订购时需提出  )。

  技术特点

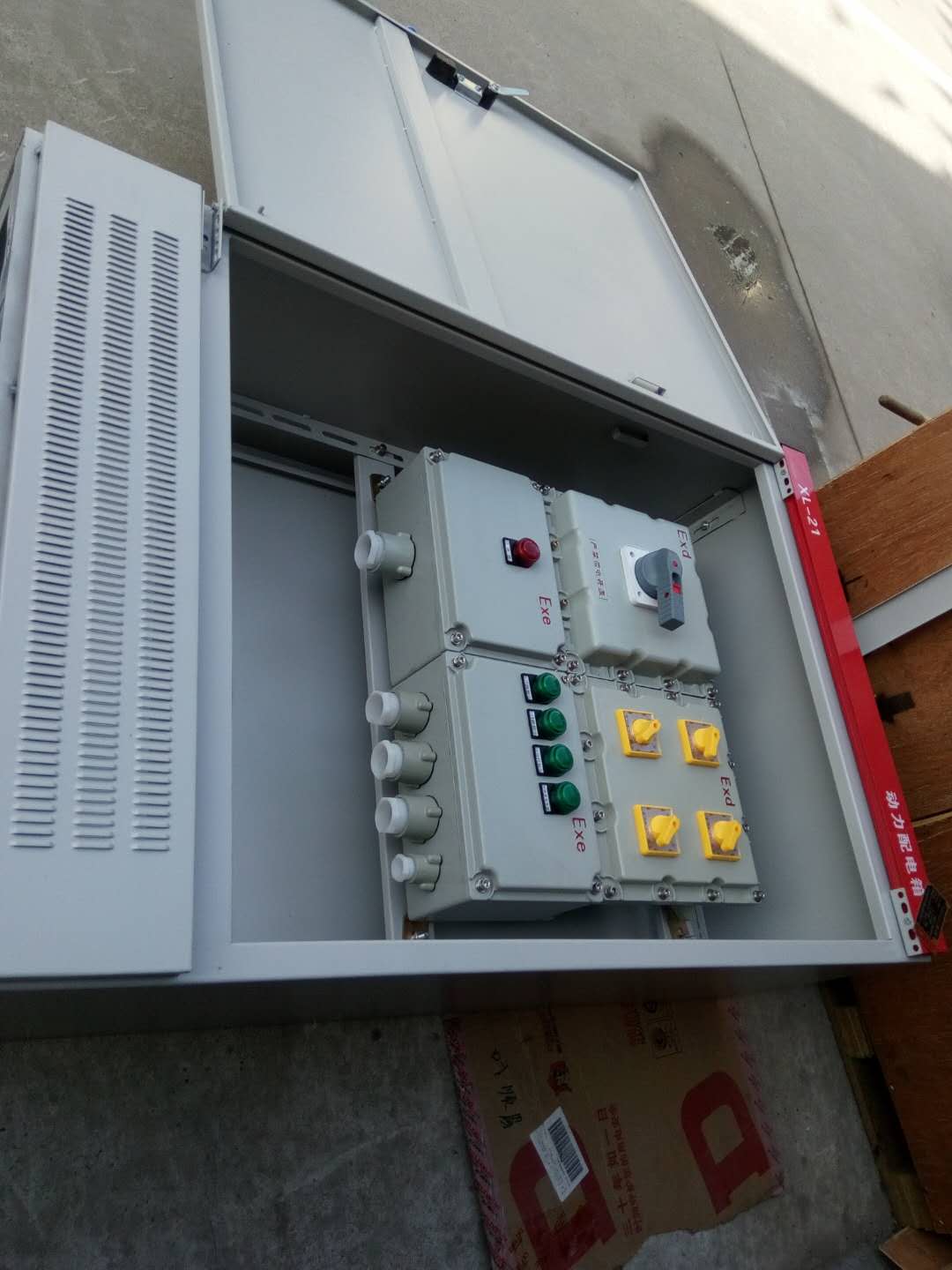

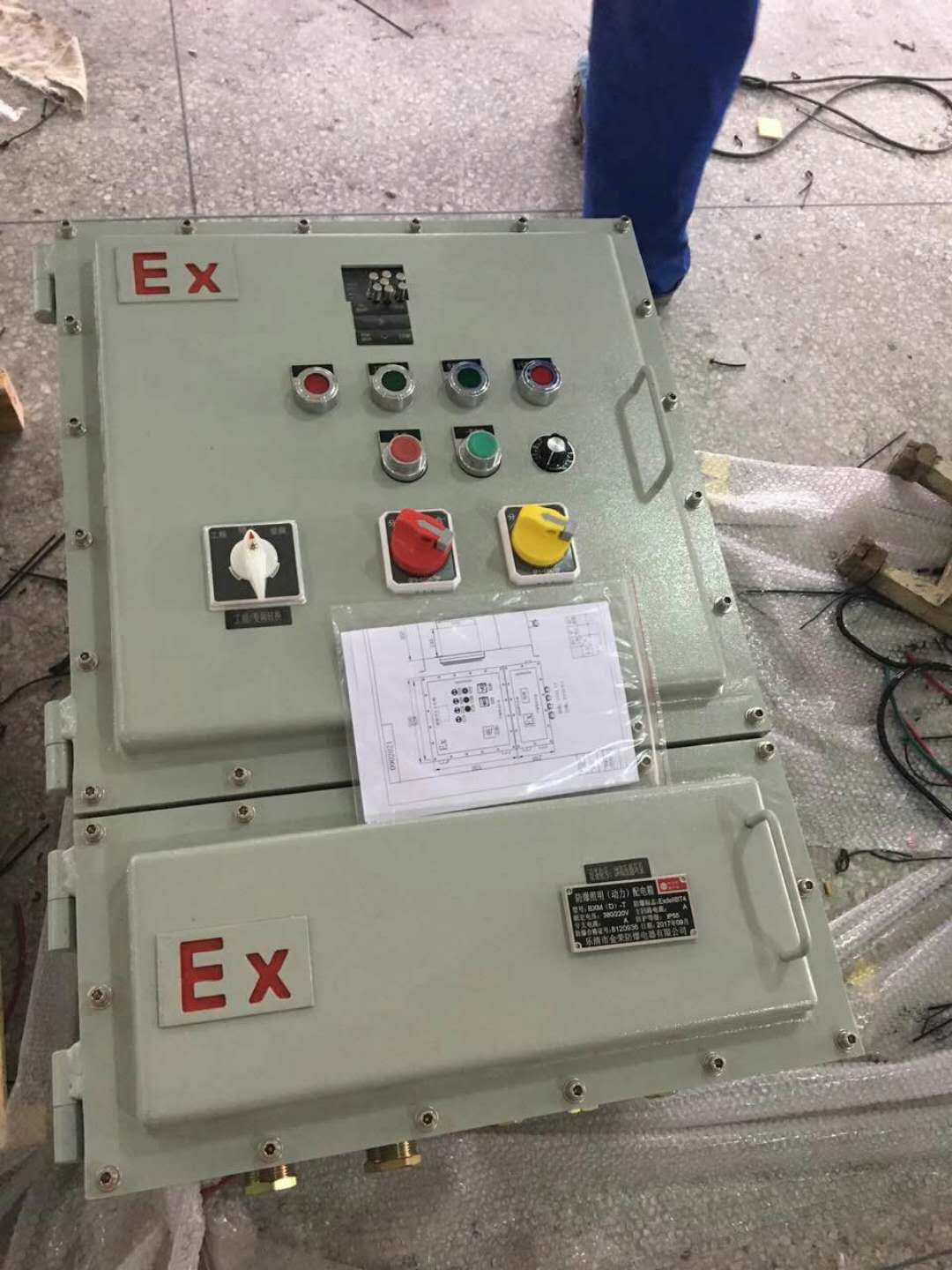

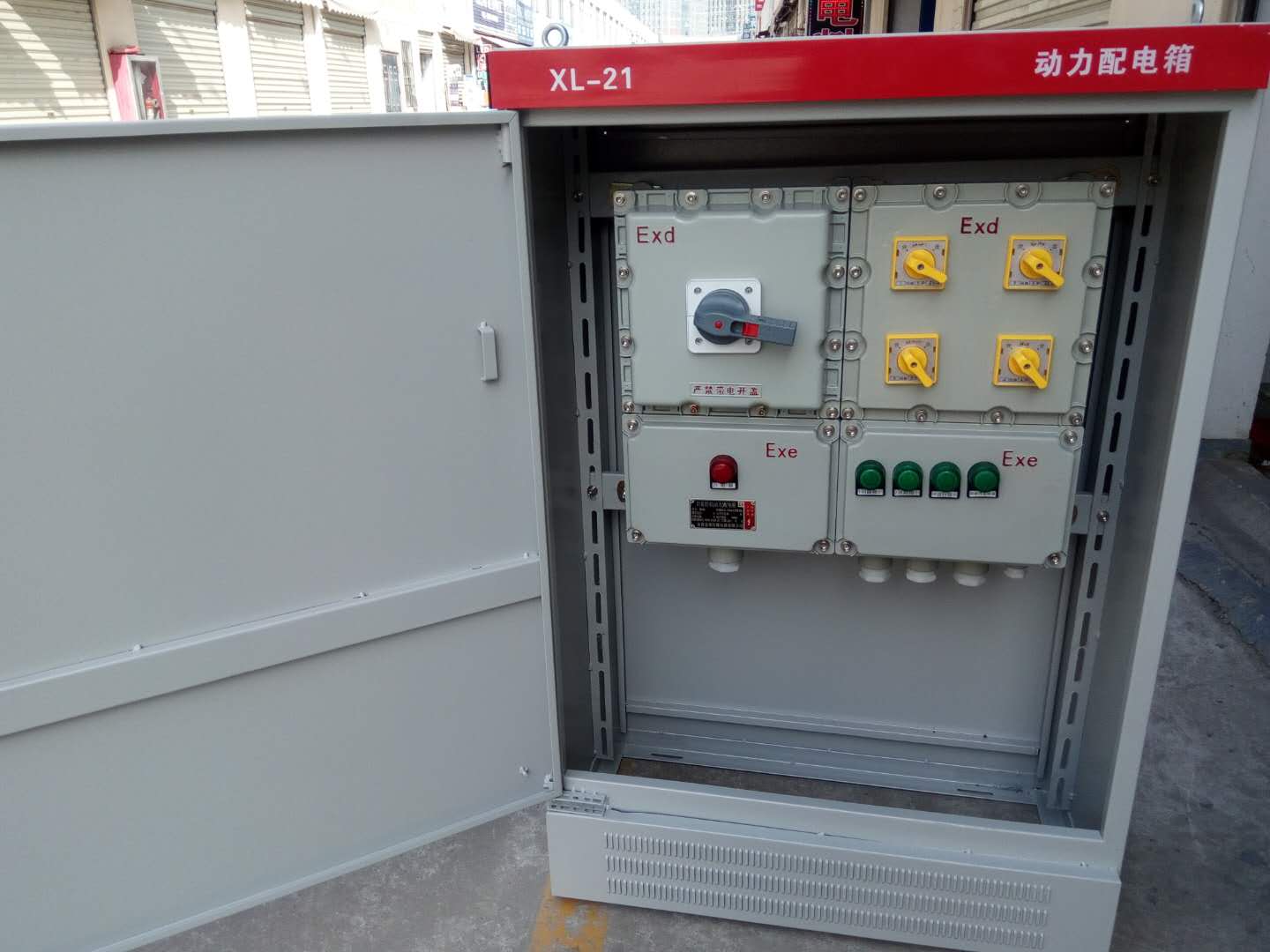

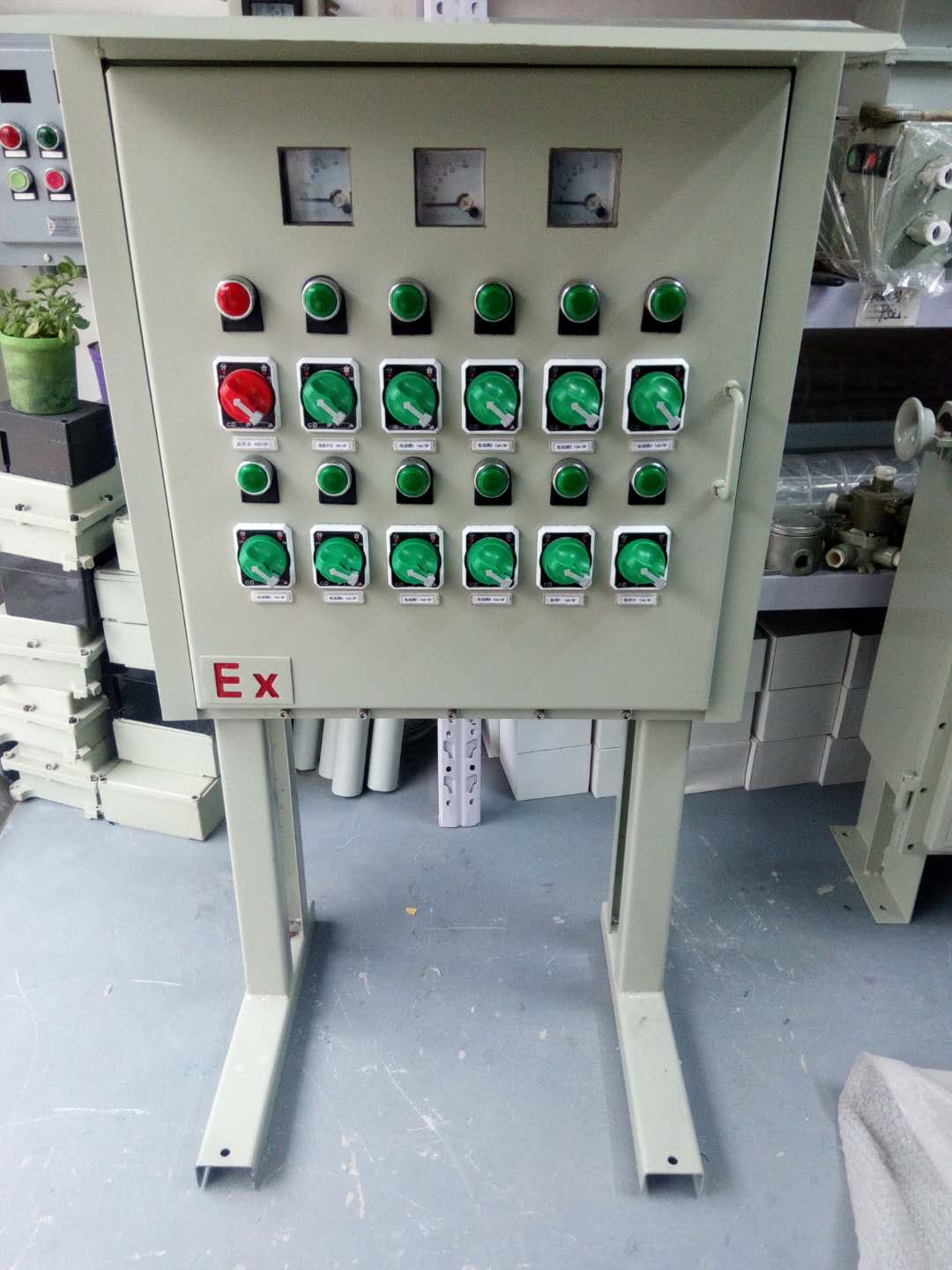

1.  外壳采用钢板焊接成型，内装各种防爆电器或各种防爆电器组合。

例：防爆动力（照明）配电箱、防爆电磁起动器、防爆动力检修箱、防爆检修电源插座箱等防爆电器。

2.  操作方式可根据要求制成面板上直接操作或开门后操作等形式。

3.  可实现对电路中的参数、压力、温度等各种物理量进行计量和监测，通过内装各种防爆电表或各种二次仪表来实现。

4.  可满足大电流的防爆（电磁起动）配电装置（降压）。

5.  可实现两路或多路电源进线进行电路的自动或手动切换。

6.  根据用户提供的电气原理图及主要技术参数选定相应的防爆电器组合，确定配电柜的外形尺寸，满足用户现场的需要。

一、适用范围

1.本产品适用于化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及等爆炸性气体或粉尘环境中，作为三相四线制（380V/220V）交流低压电器配电系统供电或对检测仪表、分析仪表、监视器、微电脑触摸屏、大功率变频器等元件的监测和控制。

2.适用于1区、2区危险场所。

3.适用于IIA、IIB、IIC类，温度组别为T1-T4的爆炸性气体环境。

4.户内、户外安装。

二、防爆原理

采用介质隔离点燃源的防爆措施。即：把用户所用的电器元件安装在一个充满正压洁净气体的柜体内，使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。

三、产品特点

1.本产品主要由柜体、自控系统、布气系统、报警系统、配电系统组成；柜体由正压腔和副腔组成，正压腔内装用户的配电系统元件，副腔内装自控系统。

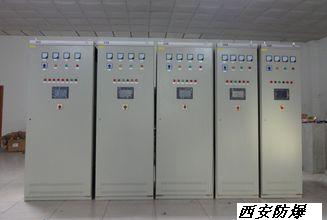

2.柜式产品采用GGD柜架，主副盘为左右结构，电缆沟座式安装，下进线、前门操作，后门检修。

3.箱式产品采用钢板焊接结构，主、副盘为上下结构，挂式安装，下进线、前门操作和检修。

4.琴台式产品采用钢板折叠焊接成型，主、副盘为前后结构，座式安装，下进线、琴台操作，后门检修。

5.按进气方式分为通风型和补偿型。通风型为不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热功能，适用于解决大功率防爆变频器的散热问题；补偿型为间断性供气，正压腔要有良好的密封性，确保耗气量小。

6.用户须提供气源，要求为：净化空气或氮气，气源压为为：0.2～0.8Mpa；通常用户现场的仪表风均可满足要求。

7.钢板材料一般用GB710-88冷轧钢板，也可根据用户要求选用GB3280-84不锈钢材质。

四、功能说明

Px系列正压柜

1.产品设置换气连锁，产品投运前，只有经过主盘内腔换气，并达到规定的换气时间和换气量后，确保主盘内部吹除了易燃易爆气体，副盘才能受电，并开始检测主腔气压，确保产品投运时，电器元件已被洁净介质有效隔离。

2.只有主盘内腔气压满足规定的气压要求时，副盘内电源自动切换系统才会向主腔送电。

3.主盘内腔工作气压为100Pa≤P≤1000Pa。
