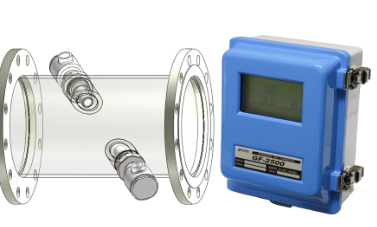

配管部

適用流体

各種気体

適用配管

呼び径

50mm～5000mm(※1)

測定管

呼び径

50mm～500mm(※2)

フランジ規格

JIS 10k標準(※3)

材質

SGP、SUS304 --- (※4)

ソケット

標準型

ネジ込みタイプ(標準)

フランジタイプ(検出器取付ネジ式)

フランジタイプ(大型検出器用)

検出部

設置条件

直管部 上流側15D以上、下流側5D以上

検出器

一般気体用

呼び径：50mm～500mm(※5)

標準型（ネジ式）

温度：-30～180℃

圧力：-0.05～1MPa(-0.5～10kgf/c㎡)

一般気体用

呼び径：500mm～(※5)

大型（フランジ式）

温度：-30～180℃

圧力：-0.05～1MPa(-0.5～10kgf/c㎡)

シール部

プローブ継手

ガスシールユニットと組み合わせ

ガスシールユニット

一般用、大型用、特殊用

ガスシールアダプタ

ガスシールユニット不要の場合

专用电缆

検出器～変換器間 標準6m長または10m長

変換器

一般仕様

測定方式

超音波パルス伝播時間逆数差演算方式

測線数

1測線または2測線(オプション)

測線方式

ZまたはV方式

測定補償範囲

設計温度±25℃、設計圧力±30%

測定精度

±1.0%FS(流速5～60m/s)

再現性

±0.2%

流速分解能

0.5mm/sec以下

平均化時間

標準10秒(0.5～180秒で任意の設定可)

超音波温度計

超音波パルス伝播時間による温度計測(空気)

使用温度範囲

-10～+50℃

電源部

供給電源

AC100V ±10%、50/60Hz オプションAC115V、220V

雷保護

サージアブソーバー内蔵

消費電力

Max.25(W)

出力部

アナログ出力１

各種流量出力

レンジ：DC4～20mA 絶縁出力

オーバーレンジ：DC0～24mA

負荷抵抗：1000Ω以下

アナログ出力２

各種流量出力、逆流出力、温度出力、圧力出力

レンジ：DC4～20mA 絶縁出力

オーバーレンジ：DC0～24mA

負荷抵抗：1000Ω以下

接点出力１

積算パルス出力

オープンコレクタ：定格30V、0.2A

パルス幅：1.6ms、50msの2種類選択

接点出力２

累计脉冲输出、警报输出、正逆判定输出、上限输出、下限输出

オープンコレクタ：定格30V、0.2A

接点出力３

アラーム出力、正逆判定出力、上限出力、下限出力

オープンコレクタ：定格30V、0.2A

接点出力４

アラーム出力、正逆判定出力、上限出力、下限出力

オープンコレクタ：定格30V、0.2A

温度・圧力用電源

出力定格：DC24±0.5V 0.2A

デジタル出力

RS422×1

入力部

温度

DC4～20mA

圧力

DC4～20mA

表示部

LCD

ドット：縦128×横240 LEDバックライト付

文字

英文字および数字、数学記号(+、-、Σ等)

表示内容

測定画面

アナログ出力1の瞬時流量表示

アナログ出力2の瞬時流量表示

アナログ出力1の積算カウント表示

アナログ出力2の積算カウント表示

アナログ出力1の*大流量表示

アナログ出力2の*大出力表示

入力温度の表示

入力圧力の表示

超音波温度計の温度表示

以上のうち4個表示可能

設定画面

口径、温度、圧力、流量レンジ等

調整画面

ゼロ調、時定数の変更、ローカットの設定等
