首先，晶振的类型分为直插DIP和贴片SMD两种：

1. 直插DIP类型MHz晶振常见有 49S与圆柱，如下图所示：

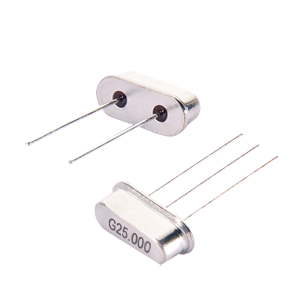

(49S晶振25MHz:有三引脚与两引脚两种)

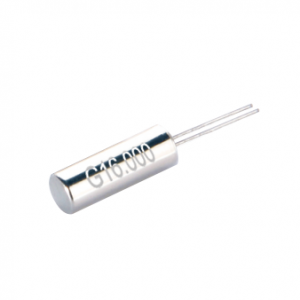

（圆柱晶振16MHz：常见尺寸为2*6与3*8）

2. SMD晶振可以选择不同尺寸(1.6×1.2mm、2.0×1.6mm、2.5×2.0mm、3.2×2.5mm 、5.0×3.2mm、 6.0×3.5mm、 7.0×5.0mm)。其中贴片无源晶振5.0×3.2mm可以选择两个或者四个焊脚，如下图所示：

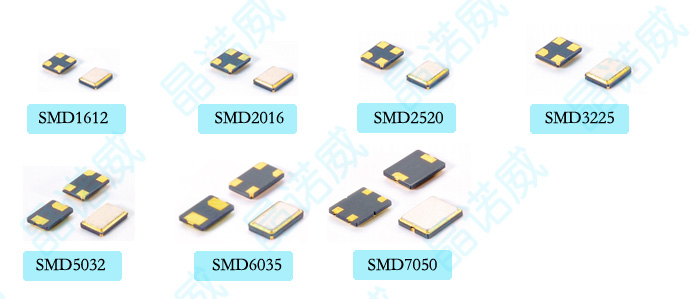

（GNW品牌贴片晶振产品系列）

晶振在单片机系统中的作用：

（单片机系统与晶振）

单片机：微控制单元、单片微型计算机

英文全称：Micro Controller Unit

英文简称： MCU

单片机是一块芯片上集成了处理器CPU， 随机储存器RAM，程序储存器ROM，定时器，计数器，以及各种I/O口等的微型计算机，具有高度集成性、小体积、低功耗等优点。

晶振在单片机中的作用是提供时间或频率的基准源，堪称心脏，为整个系统提供心跳。MCU的处理器CPU的一切指令都是建立在时钟信号源的基础之上，因此CPU电子产品必须具备时钟信号源。晶振为单片机提供时钟周期，以便单片机执行指令代码。一般来说，时钟信号频率越高，CPU的运行速度也就越快。

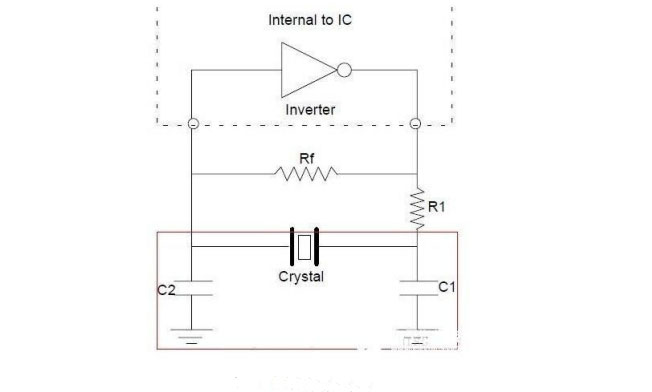

（无源晶振振荡电路图例）

单片机访问一次储存器ROM的时间为一个机器周期，一个机器周期包括12个时钟周期。例如，12MHz晶振的时钟周期是1/12us, 机器的周期是12x(1/12)us=1us。机器周期用作指令执行，以及单片机定时器计数器的时间基准。

如果没有晶振，就没有时钟周期，单片机也就无法执行程序代码，即：无法工作。单片机的工作频率范围太高会导致运行不稳定。当单片机遇到问题无法启动时，有时是晶振停振或频偏超差所造成，因此建议在晶振采购时选择优质晶振生产厂家。
