谈及晶振两边，即指的是无源晶振的频率输入脚与频率输出脚。有源晶振只有一个频率信号输出端。

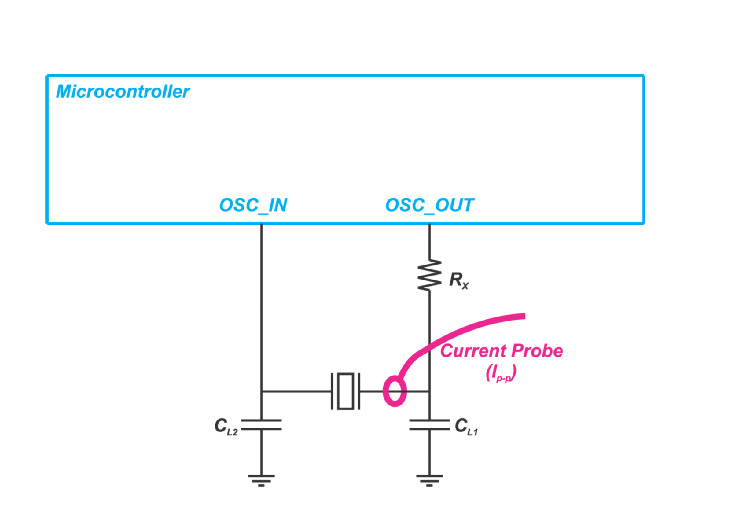

在无源晶振的实际应用中，使用频率计分别测试晶振的这两个功能脚，晶振两边频率不一样，但相差并不大，这种现象属于正常。若使用示波器连接晶振的两个引脚，并观察波形可以帮助确定输入和输出端口。 当晶振工作正常时，其输出端（连接到电路中MCU的输入端OSC_IN）会产生稳定的振荡信号。另一个端口可能没有稳定的信号，但可能会有一些高阻抗的波形，表示其为输入端口。

例如：26MHz晶振

一端: 15.999556MHz

另一端:15.999625MHz

一般我们实测以晶振频率输出脚为准，所测频率处于时钟芯片捕捉范围即可。当然，所测得频率越靠近频率中心点越好。依旧拿26MHz晶振举例，实测频率越接近26.000000MHz，说明晶振工作频率越精准。
