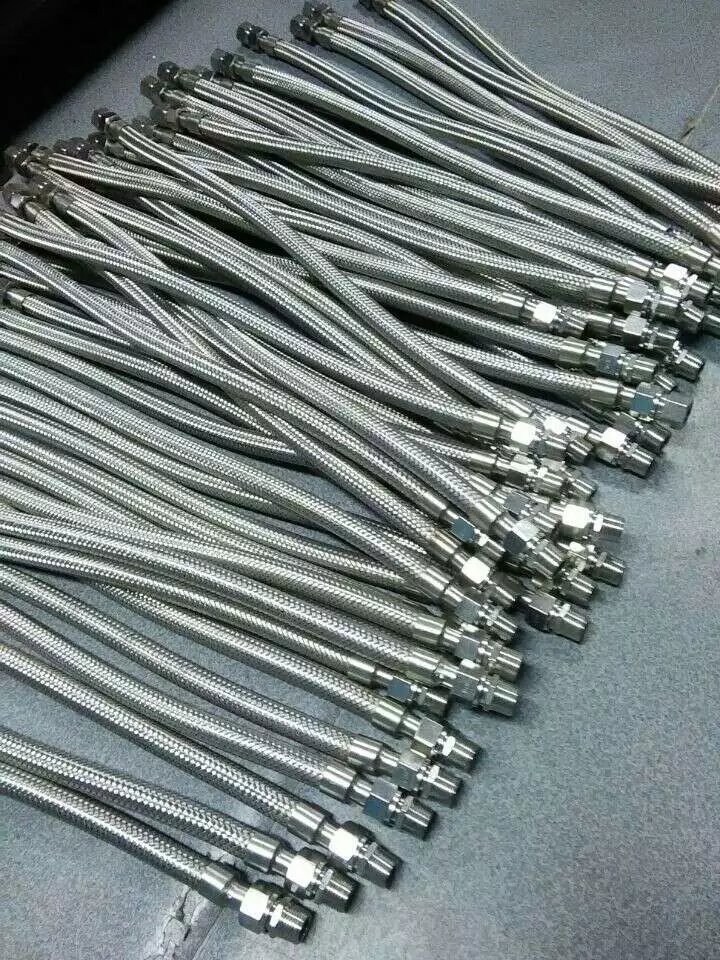

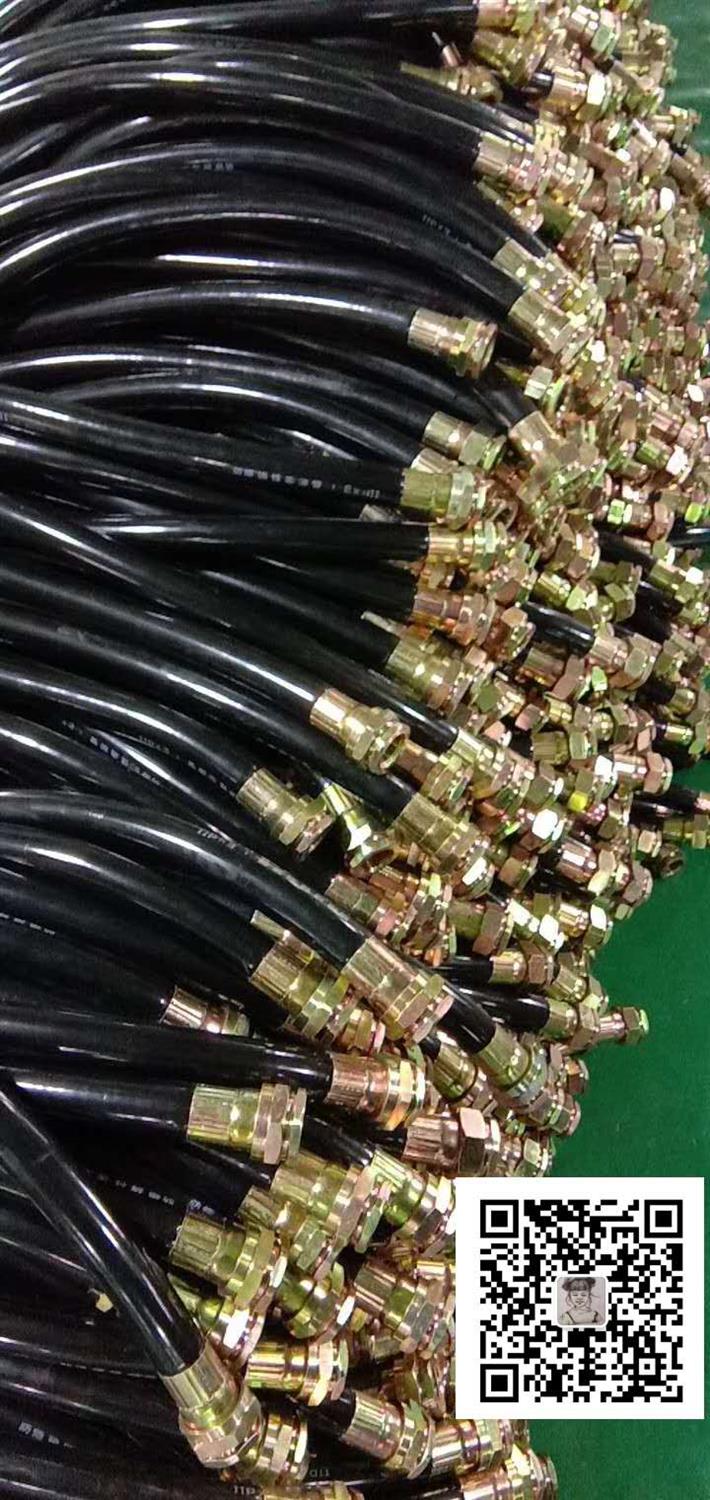

BNG-系列防爆挠性连接管
使 用 说 明 书
1、 用途和工作条件
1．1用途
BNG-系列防爆挠性连接管（以下简称连接管），适用于II类、B级、C级、T4组及以下级别、组别的含有爆炸性气体混合物的危险场所中，作为防爆电气设备进、出线连接弯曲难度较大的场所连接之用。
1．2工作条件
a． 海拔高度不过2000m；
b． 周围空气温度不高于+40℃，不低于-20℃；
c． 空气相对湿度不过90%（+20℃）；
d． 无显著摇动和剧烈的冲击振动的地方；
2、结构与特点
2．1型号含义
B NG □ □ × □
长度
活接头螺纹公称直径
A：两端内螺纹；B：一端内螺纹，一端外螺纹；C：两端外螺纹
穿线盒
防爆
1． 2主要技术参数
型 号 | 螺纹公称直径（mm） | 长度（mm） | *小曲率半径（mm） | 防爆标志 |
BNG□15×700 | G15 | 700 | 80 | ExdIIBT4 ExdIICT4 |
BNG□20×700 | G20 | 700 | 110 | |
BNG□25×1000 | G25 | 1000 | 145 | |
BNG□32×1000 | G32 | 1000 | 180 | |
BNG□40×1000 | G40 | 1000 | 210 | |
BNG□50×1200 | G50 | 1200 | 270 | |
BNG□70×1400 | G70 | 1400 | 350 |
BNG-系列防爆挠性连接管
使 用 说 明 书
3、安装与维修
2． 1安装前应检查铭牌上的技术数据是否与实际使用情况相符合；
3．2接头接合面应放置铅垫或石棉垫；
3．3导线穿入后应将内外接头螺纹旋紧，不应松动；
BNG-系列防爆挠性连接管 使 用 说 明 书
4、订货须知
订货时须写清起动器的完整型号、名称、规格及订货数量：
例：BNGAG20×1000隔爆型挠性连接管A型螺纹直径G20，长度1000mm，2条。
