防爆轴流风机直销西安防爆排风扇价格防爆摇头扇图片

2025年12月30日 09:54:05 来源：西安飞越照明科技有限公司 >> 进入该公司展台阅读量：2

防爆轴流风机直销西安防爆排风扇价格防爆摇头扇图片

1范围

BT35系列防爆轴流风机（以下简称风机）依据*防爆电气标准GB3836系列标准设计和制造，主要用于II类防爆产品适用的爆炸性气体环境，IIA、IIB级，温度组别为T1、T2、T3、T4的1区和2区危险环境，作为通风、换气之用。

2规格型号防爆轴流风机直销西安防爆排风扇价格防爆摇头扇图片

2．1型号含义

BT35- 11 □ / □

风量

机号

设计序号

防爆轴流风机

3工作条件和安装条件

3.1海拔高度2000m以下

3.2环境温度-20到40摄氏度

3.3周围空气相对湿度95%以下（标准状况下）

3.4可用于含有爆炸性气体及蒸汽的环境之内。

3.5安装类别II类

4主要参数及性能

4.1主要性能及参数参见附表

4.2防爆标志 ExdIIBT4

4.3额定电压 AC380V/50Hz

4.4引入口规格 G3/4

4.5电缆规格 Φ9mm—Φ14mm

5安装使用

5.1 BT35-11型通风机的性能参数外形尺寸见附图。

5.1 BT35-11系列轴流风机安装

1.安装前应详细检查风机是否有损坏变形，如有损坏变形待修理妥善后，方可进行安装。

2.安装时要注意检查个联接部分有无松动，叶片与风筒间隙应均匀，不得相碰。

3.联接风口管道的重量不应由风机的风筒承受，安装时应另加支撑。

4.在风机风口端必须装集风器，并希望安装防护网。

5.在风机底座必须与地基平面自然接合，不得敲打底座强制联接，以防底座变形，安装时应校正机座，加垫铁片，基本保持水平位置，然后拧紧地脚螺栓。

6.安装完毕后，必须*行试验，待运行正常后，才允许正式使用。

防爆轴流风机直销西安防爆排风扇价格防爆摇头扇图片

机号	转速(rpm)	叶片角度	风量（m³/h）	风压（Pa）	电机		噪声 dB（A）	重量 Kg
机号	转速(rpm)	叶片角度	风量（m³/h）	风压（Pa）	型号	功率	噪声 dB（A）	重量 Kg
2.8	2900	15	1649	152	YBF-5622	0.12	70	15.5
		20	2167	169	YBF-5622	0.12	72	15
		25	2685	174	YBF-6312	0.18	73
		30	2921	186	YBF-6312	0.18	74
		35	3202	232	YBF-6322	0.25	75	17
	1450	15	826	38	YBF-5014	0.025	55	14.5
		20	1086	43			57
		25	1346	44			59
		30	1464	48	YBF-5024	0.04	60
		35	1605	30	YBF-5024	0.04	62
3.15	2900	15	2339	192	YBF-6312	0.18	74	18
		20	3070	214	YBF-6322	0.25	76	19
		25	3810	220	YBF-7112	0.37	77	20
		30	4141	237			78
		35	4545	294	YBF-7122	0.55	79
	1450	15	1169	48	YBF-5014	0.025	59	21.5
		20	1537	53	YBF-5024	0.04	61	16.5
		25	1905	55	YBF-5024	0.04	62	16.5
		30	2072	59	YBF-5614	0.06	63	17
		35	2273	74	YBF-5624	0.09	65	17
3.55	2900	15	3367	241	YBF-7112	0.37	76	34
		20	4426	272		0.55	79	.5.5
		25	5484	279		0.55	80	.5.5
		30	5965	300	YBF-8012	0.75	81	26
		35	6542	373	YBF-8022	1.1	82	29
	1450	15	1680	61	YBF-5024	0.04	61	20.5
		20	2208	68	YBF-5614	0.06	63	21
		25	2737	70	YBF-5624	0.09	65
		30	2977	75	YBF-5624	0.09	66
		35	3265	93	YBF-6314	0.12	68	22
4	2900	15	4806	310	YBF-7122	0.55	79	29.5
		20	6316	345	YBF-8022	1.1	80	33
		25	7826	354			83
		30	8513	380			84
		35	9336	474	YF90S-2	1.5	85	38
	1450	15	2406	77	YBF-5624	0.09	65	25
		20	3163	86	YBF-6314	0.12	67	26
		25	3920	88	YBF-6314	0.12	68	26
		30	4263	95	YBF-6324	0.18	69	27
		35	4687	119	YBF-7114	0.25	70	28
4.5	1450	15	3427	98	YBF-6314	0.12	68	28
		20	4504	110	YBF-6324	0.18	70	29
		25	5881	113	YBF-7114	0.25	71	30
		30	6070	121	YBF-7124	0.37	72	31
		35	6658	150	YBF-7124	0.37	73	31
5	1450	15	4700	122	YBF-7114	0.25	71	38
		20	6178	135	YBF-7124	0.37	73	39
		25	1655	138	YBF-7124	0.37	74	39
		30	8327	149	YBF-8014	0.55	75	41
		35	9133	185	YBF-8024	0.75	76	44
	960	15	3142	53	YBF-8026	0.37	62	44
		20	4129	59			64
		25	5117	61			65
		30	5566	65			66
		35	6104	81			68
5.6	1450	15	6595	151	YBF-8026	0.37	73	50
		20	8667	169	YBF-8026	0.55	75	52
		25	10379	174	YBF-8026	0.75	77	55
		30	11682	186	YF90S-4	1.1	77	59
		35	12812	232	YF90S-4	1.1	79	59
	960	15	4362	67	YBF-8026	0.37	64	53
		20	5370	74			66
		25	7101	76			67
		30	7724	81			69
		35	8471	101			71
6.3	1450	15	9393	192	YBF-8024	0.75	77	71
		20	12345	214	YF90S-4	1.1	79	75
		25	15297	220	YF90L-4	1.5	80	78
		30	16639	236	YF90L-4	1.5	81	78
		35	18250	294	YF100L-4	2.2	82	92
	960	15	6219	84	YBF-8026	0.37	68	69
		20	8173	94			70
		25	10128	96			71
		30	11016	104	YF90S-6	0.75	72	74.5
		35	12082	128	YF90S-6	0.75	74	74.5

防爆轴流风机直销西安防爆排风扇价格防爆摇头扇图片

机号	D1	D2	D3	D4	M1	M2	M3	M4	H	L	N-d1	4-d2
2.8	285	315	340	345	175	210	230	260	220	260	6-φ10	4-φ12
3.15	320	350	375	380	190	235	270	300	340	380	8-φ10	4-φ12
3.55	360	390	415	420	230	275	290	330	260	330	8-φ10	4-φ12
4	405	435	460	465	250	295	330	370	290	350	8-φ10	4-φ12
4.5	460	490	515	525	205	250	380	420	330	310	8-φ10	4-φ12
5	510	540	580	585	240	290	410	450	350	360	8-φ10	4-φ14
5.6	470	600	630	640	270	325	450	490	390	400	10-φ10	4-φ14
6.3	640	670	700	720	320	380	490	540	440	470	10-φ10	4-φ14
7.1	720	760	800	810	330	395	650	700	490	490	12-φ12	4-φ14
8	810	850	890	900	380	475	720	770	550	560	14-φ12	4-φ18
9	910	950	990	1000	440	535	800	850	610	630	14-φ12	4-φ18
10	1010	1050	1090	1100	515	625	890	956	670	730	16-φ12	4-φ22
11.2	1130	1170	1210	1230	580	695	1040	1106	750	830	16-φ14	4-φ22

上一篇：使用步骤SIBATA柴田 FPL-1 差压计

下一篇：带颈对焊法兰有哪些优点？

版权与免责声明：
1.凡本网注明"来源：中非贸易网"的所有作品，版权均属于中非贸易网，转载请必须注明中非贸易网。违反者本网将追究相关法律责任。
2.企业发布的公司新闻、技术文章、资料下载等内容，如涉及侵权、违规遭投诉的，一律由发布企业自行承担责任，本网有权删除内容并追溯责任。
3.本网转载并注明自其它来源的作品，目的在于传递更多信息，并不代表本网赞同其观点或证实其内容的真实性，不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网转载时，必须保留本网注明的作品来源，并自负版权等法律责任。 4.如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系。

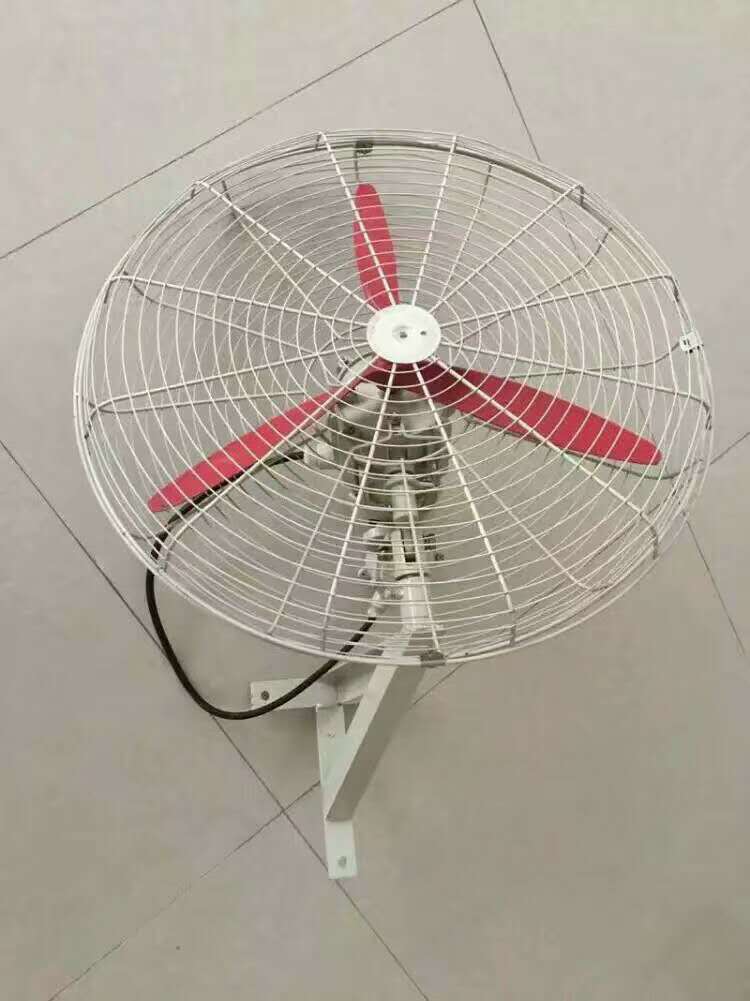

防爆轴流风机直销 西安防爆排风扇价格 防爆摇头扇图片

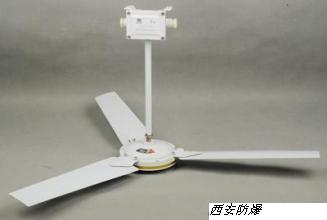

防爆轴流风机直销西安防爆排风扇价格防爆摇头扇图片
