（红外测温枪产品图片）

任何物体在高于零度(-273℃)以上时都会向外发出红外线,红外测温枪通过传感器接收红外线,得出感应温度数据，这就是红外测温枪的工作原理。

红外测温枪针对量测人体额温基准设计，实现非接触式测温之目的，操作简单方便。1秒可准确测温，有效降低人与人之间的交叉感染之隐患。

红外测温枪主要由以下部分构成：

• 晶振

晶振的作用是为MCU提供基准时钟信号，以确保MCU各项指令顺利进行并完成。

• MCU微处理器

接受红外温度传感器的数据并进行处理。

• 红外温度传感器

用于采集人体温度，红外测温枪一般距离额头1~3cm处进行测量，采集到的数据再经过信号放大电路进行放大。

• 按键模块

用于开关机，模式切换、系统复位等功能的实现。

• LCD显示屏

用于温度显示。

• 蜂鸣器

报警模块。如设置安全温度区间为35℃~37.3℃，若超过此温度区间之上限或下限，蜂鸣器即启动报警功能。

红外测温枪对晶振的要求：

1、频率稳定性及精度

晶振在实际工作中若出现不稳定，如频偏过大或不起振,会直接造成MCU失去指令功能，不良现象表现为不开机、LCD显示屏无法点亮、或测温迟缓等问题。

常见红外测温枪设计方案多采用贴片晶振，封装尺寸及频点如下：

SMD3225 12MHz ±10PPM

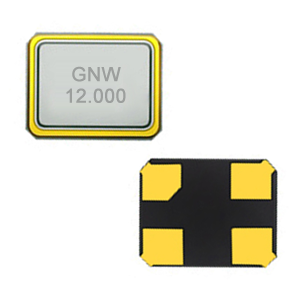

(晶诺威科技晶振SMD3225 12MHz图片)

SMD3215 32.768KHz ±10PPM

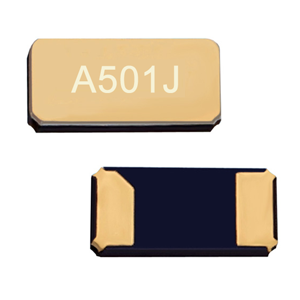

（晶诺威科技晶振SMD3215 32.768KHz图片）

晶振12MHz的作用是负责为MCU提供时钟信号源，完成指令周期。而晶振32.768KHz的主要作用则是提供RTC（实时时钟）功能。

2、低功耗

红外测温枪为便携式电子仪器，需要电池供电，因此对晶振存在低功耗需求，晶振选型多为贴片式、小体积、低功耗。

总之，晶振工作越稳定且精度越高，红外测温枪测温反应越快，越精准。
