 范围

本标准规定了LA53系列防爆控制按钮(以下简称按钮)的产品分类、要求、试验方法、检验规则、标志、包装、运输及贮存。

本企业标准适用于LA53系列防爆控制按钮的设计、制造、与检验。

西安防爆产品 防爆控制按钮生产 防爆控制按钮两钮三钮

 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的*版本。凡是不注日期的引用文件，其*版本适用于本标准。

      爆炸性气体环境用电气设备 第1部分 通用要求

        爆炸性气体环境用电气设备 第2部分 隔爆型 “d”

        爆炸性气体环境用电气设备 第3部分 增安型 “e”

     低压开关设备和控制设备 *部分：则

         外壳防护等级(IP代码)

      电工电子产品基本环境试验规程试验Db：交流湿热试验方法

    GB/T 13384-1992西安防爆产品 防爆控制按钮生产 防爆控制按钮两钮三钮

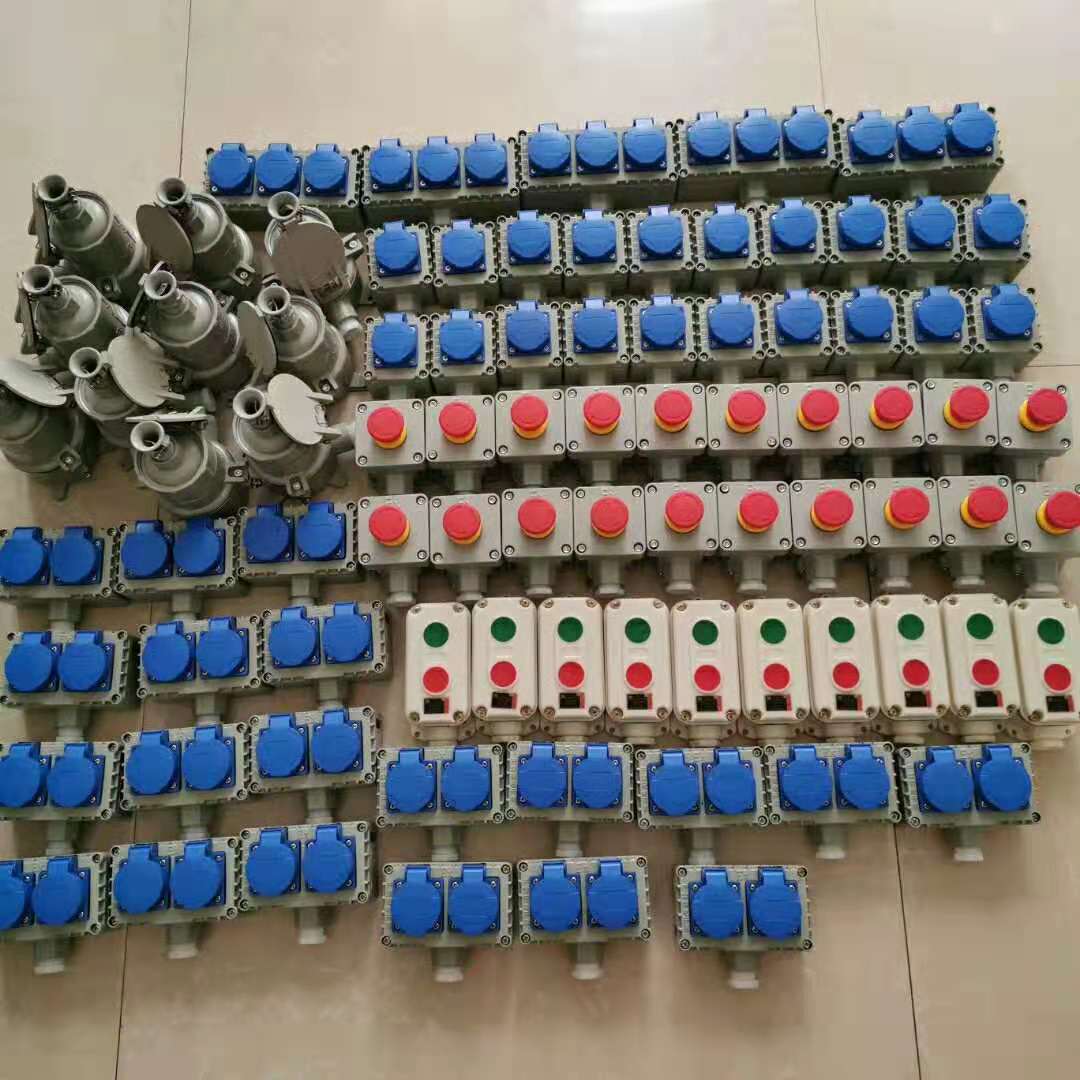

按钮为固定式安装、手动操作、按钮数不同以无、有电流表分如下三种型式:

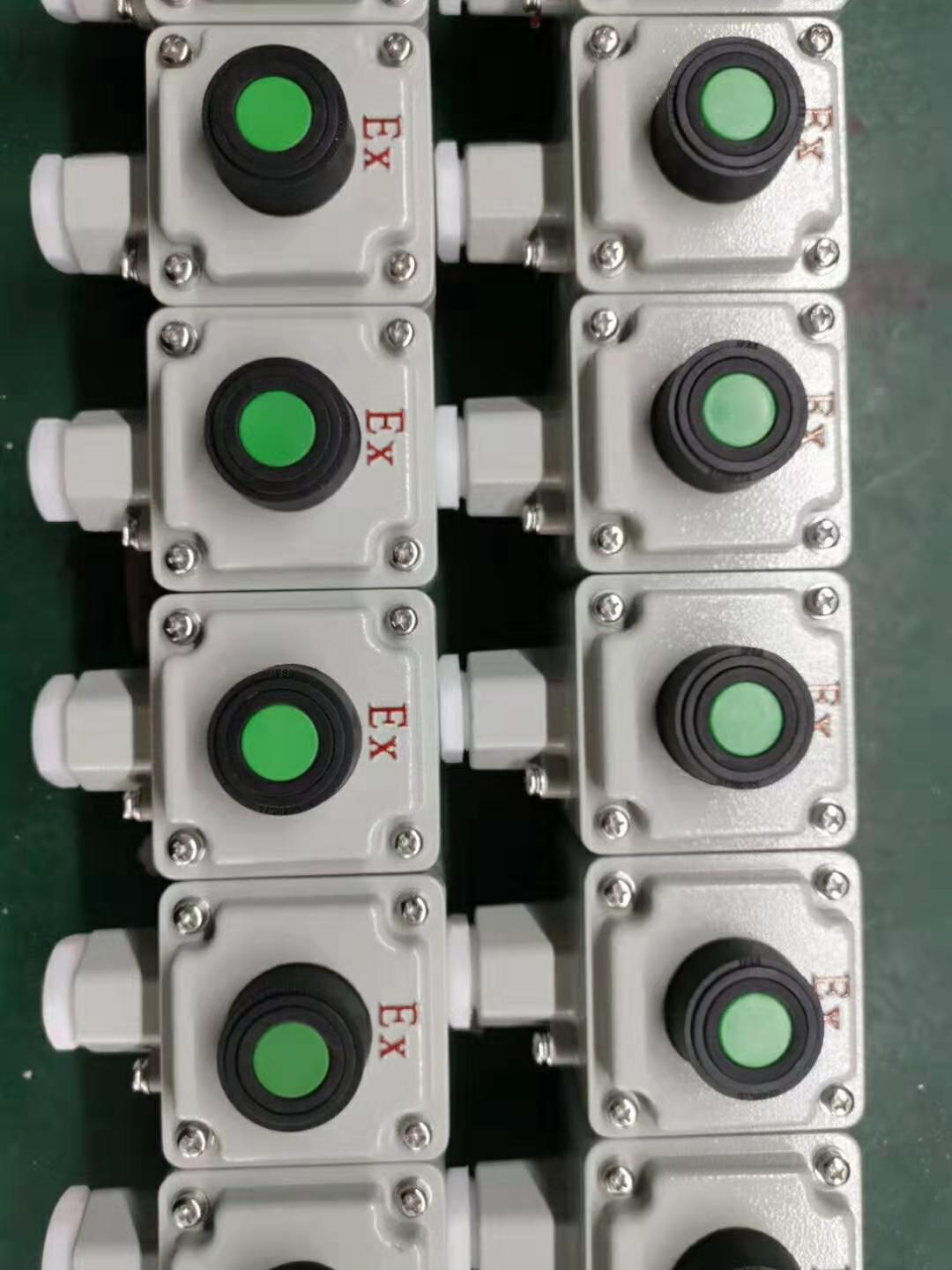

a. 单钮LA53-1  触头型式为 一常开、一常闭

b. 双钮LA53-2  触头型式为 二常开、二常闭

c. 三钮LA53-3  触头型式为 三常开、三常闭

000013.2 型号含义西安防爆产品 防爆控制按钮生产 防爆控制按钮两钮三钮    L A 53 - □

           钮数

           设计序号

           按钮

                                      防爆主令电器

000013.3 基本参数

a. 交流电源频率：50Hz；

b. 额定工作电压： 220V/380V ；

c. 额定工作电流：6A

d. *电缆外径：Ф12mm；

e. 防护等级：IP54；

f. 防爆标志：ExedIIBT4。

000014 要求

000014.1 铵钮应按规定程序将图纸，技术文件及样品送*检验单位审查和检验并取得防爆合格证后方准生产。

000014.2 按钮的外购元件，除须符合本标准外，尚须符合各自的技术标准。

000014.3 按钮在下列条件下可正常工作：

a. 海拔高度不过2000 m；

b. 周围空气温度不高于+40℃，不低于-20℃，24小时平均值不过+35℃

c. 周围相对空气湿度不大于95%（在25℃时）；

d. 在无显著摇动和剧烈冲击振动的地方；

e. 在无明显破坏绝缘气体或蒸气的环境中；

f. 污染等级：3级；

g. 安装类别：II；

000014.4 结构要求

000014.4.1 按钮零部件外观

000014.4.1.1 塑料件表面应光洁、平滑、无裂纹、气孔、结疤、夹渣、缺料等缺陷。

000014.4.1.2 涂漆件主要表面漆层外观应漆膜均匀、色泽一致，不应有漏漆、流痕、气泡和杂质等缺陷

000014.4.1.3 电镀件表面不应有气泡、镀镏、锈迹等缺陷。

000014.4.2 按钮外壳的防护等级不低于IP54。

000014.4.3 按钮内装防爆元件的结构参数应符合表1规定。外壳应采用三聚腈胺石棉耐弧塑料4220制成。

表1 

000014.4.4 按钮内装隔爆型按钮元件的隔爆外壳，应能承受GB3836.2-2000中11.1的规定。

000014.4.5 增安型外壳内的电气间隙不小于8mm，b级绝缘材料的爬电距离不小于10mm。

000014.4.6 按钮外壳应设置的内、外接地端子，并标注保护接地符号。

000014.4.7 按钮的所有紧固件，应有可靠的防腐蚀层，并能防止自行松脱。

000014.4.8 停止或应急按钮头应为红色。

000014.5 性能要求

000014.5.1 按钮通以额定工作电流，按4.3.b规定的周围空气温度，接线端子的极限温升，用热电偶测量，材料为铜镀锡的大于65K，外壳表面的极限温升应符合GB3836.1-2000中23.4.6规定，其余导电零件的温升以不损伤相邻部件为准。

000014.5.2 按钮介电性能应能承受2500V的工频耐压值，历时1分钟无击穿和闪烁现象。

000014.5.3 按钮的耐湿热性能应符合GB/T 2423.4的规定，经+40℃，12周期考核后，其绝缘电阻值不低于1.5MΩ，并能承受2000V的工频耐压值，历时1分钟无击穿和闪烁现象。

000014.5.4 按钮的接通和分断能力，当施加105%额定工作电压，在表2所列条件下交流不低于50次接通和分断，直流不低于20次接通和分断，每次间隔5S，通电时间不低于0.2S，试验后应能正常工作。

000014.5.5 按钮的机械寿命不低于20万次。

000014.5.6 按钮的电寿命，施加额定工作电压，在表3所列条件下不低于5万次的接通和分断，试验后仍能正常工作。

a) 所有出厂检验项目;

b) 资料审查

c) 引入装置试验;

d) Ex元件的检验和试验

e) 冲击试验;

f) 防护能力试验;

g) 温升试验;

h) 接通和分断能力试验;

i) 机械寿命和电寿命试验;

j) 额定限制短路电流试验;

k) 热稳定性试验。

000016.2.2.3 型式检验抽样方法与判定规则

用于型式检验的防爆按钮，每个检验项目不少于2台，所有检验项目都通过，并所有承受

检验的试品都合格，才能认为型式检验合格，如有不合格项目，则加倍抽样，重复试验，如再

不合格认为本批产品不合格。

000017 标志、包装、运输及贮存

000017.1 每台按钮外壳上在显著处，应有*性凸纹标记“Ex”及保护接地标志符号。

000017.2 每台按钮必须具有*和警告牌、*上应有明显的下列标志：

产品型号：

            产品名称：

            额定工作电压、额定工作电流：

            右上方有明显的“Ex”标记：

            防爆标志：

            防爆合格证号：

            出厂日期：

            制造厂名：

000017.3 运送出厂的按钮必须有包装箱，并符合GB/T 13384的规定，包装箱应坚固耐振且有防潮、防尘能力，应满足陆路和水路运输及装载的要求。

000017.4 包装箱外壁上，应有不元易退掉的颜色清晰整齐的标明下列文字：

           制造厂名：

           收货单位名称和地址：

           产品型号和名称：

           产品数量：

           包装箱尺寸及毛重：

000017.5 成品应存放在空气流通、不受雨雪侵袭、其相对湿度不大于90%（+25℃）的仓库中。
